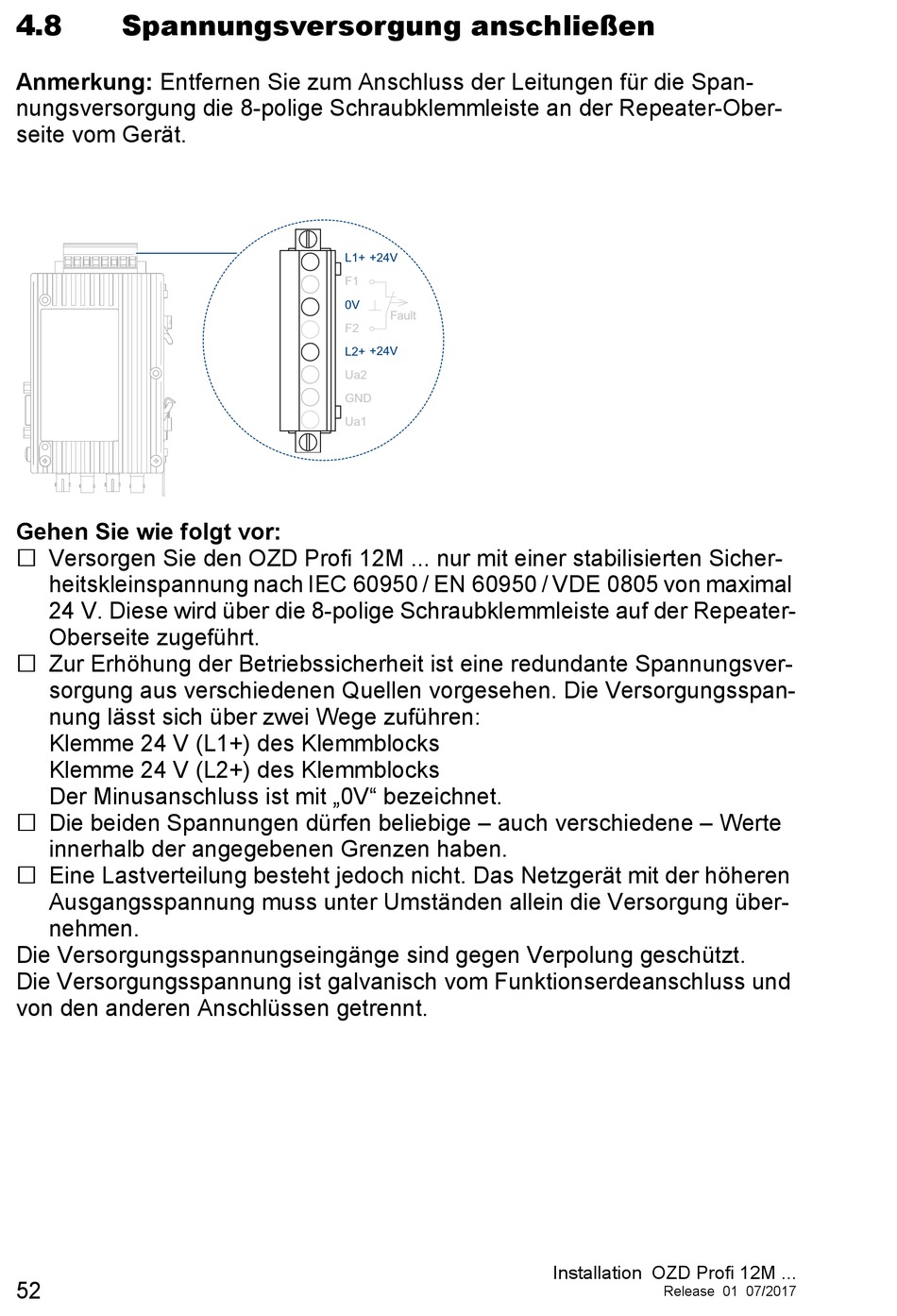

4.8
Spannungsversorgung anschließen
Anmerkung: Entfernen Sie zum Anschluss der Leitungen für die Span-
nungsversorgung die 8-polige Schraubklemmleiste an der Repeater-Ober-
seite vom Gerät.
Gehen Sie wie folgt vor:
Versorgen Sie den OZD Profi 12M ... nur mit einer stabilisierten Sicher-
heitskleinspannung nach IEC 60950 / EN 60950 / VDE 0805 von maximal
24 V. Diese wird über die 8-polige Schraubklemmleiste auf der Repeater-
Oberseite zugeführt.
Zur Erhöhung der Betriebssicherheit ist eine redundante Spannungsver-
sorgung aus verschiedenen Quellen vorgesehen. Die Versorgungsspan-
nung lässt sich über zwei Wege zuführen:
Klemme 24 V (L1+) des Klemmblocks
Klemme 24 V (L2+) des Klemmblocks
Der Minusanschluss ist mit „0V" bezeichnet.
Die beiden Spannungen dürfen beliebige – auch verschiedene – Werte
innerhalb der angegebenen Grenzen haben.
Eine Lastverteilung besteht jedoch nicht. Das Netzgerät mit der höheren
Ausgangsspannung muss unter Umständen allein die Versorgung über-
nehmen.
Die Versorgungsspannungseingänge sind gegen Verpolung geschützt.
Die Versorgungsspannung ist galvanisch vom Funktionserdeanschluss und
von den anderen Anschlüssen getrennt.
52
+24V
L1+
F1
0V
Fault
F2
+24V
L2+
Ua2
GND
Ua1
Installation OZD Profi 12M ...
Release 01 07/2017
