2

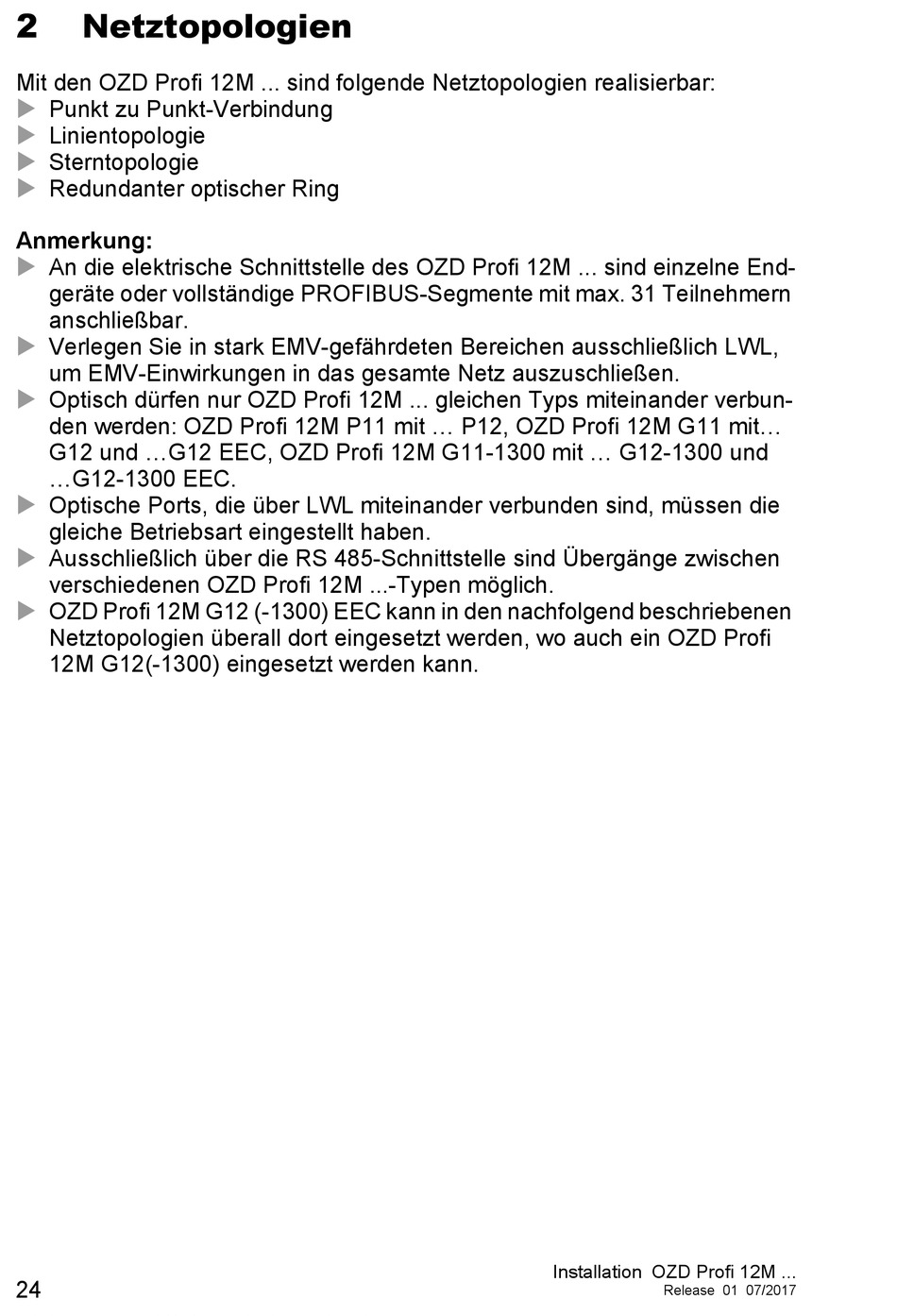

Netztopologien
Mit den OZD Profi 12M ... sind folgende Netztopologien realisierbar:
Punkt zu Punkt-Verbindung
Linientopologie
Sterntopologie
Redundanter optischer Ring
Anmerkung:
An die elektrische Schnittstelle des OZD Profi 12M ... sind einzelne End-
geräte oder vollständige PROFIBUS-Segmente mit max. 31 Teilnehmern
anschließbar.
Verlegen Sie in stark EMV-gefährdeten Bereichen ausschließlich LWL,
um EMV-Einwirkungen in das gesamte Netz auszuschließen.
Optisch dürfen nur OZD Profi 12M ... gleichen Typs miteinander verbun-
den werden: OZD Profi 12M P11 mit ... P12, OZD Profi 12M G11 mit...
G12 und ...G12 EEC, OZD Profi 12M G11-1300 mit ... G12-1300 und
...G12-1300 EEC.
Optische Ports, die über LWL miteinander verbunden sind, müssen die
gleiche Betriebsart eingestellt haben.
Ausschließlich über die RS 485-Schnittstelle sind Übergänge zwischen
verschiedenen OZD Profi 12M ...-Typen möglich.
OZD Profi 12M G12 (-1300) EEC kann in den nachfolgend beschriebenen
Netztopologien überall dort eingesetzt werden, wo auch ein OZD Profi
12M G12(-1300) eingesetzt werden kann.
24
Installation OZD Profi 12M ...
Release 01 07/2017
