Anzeigeelemente - Hirschmann OZD Profi 12M Anwenderhandbuch

1.4

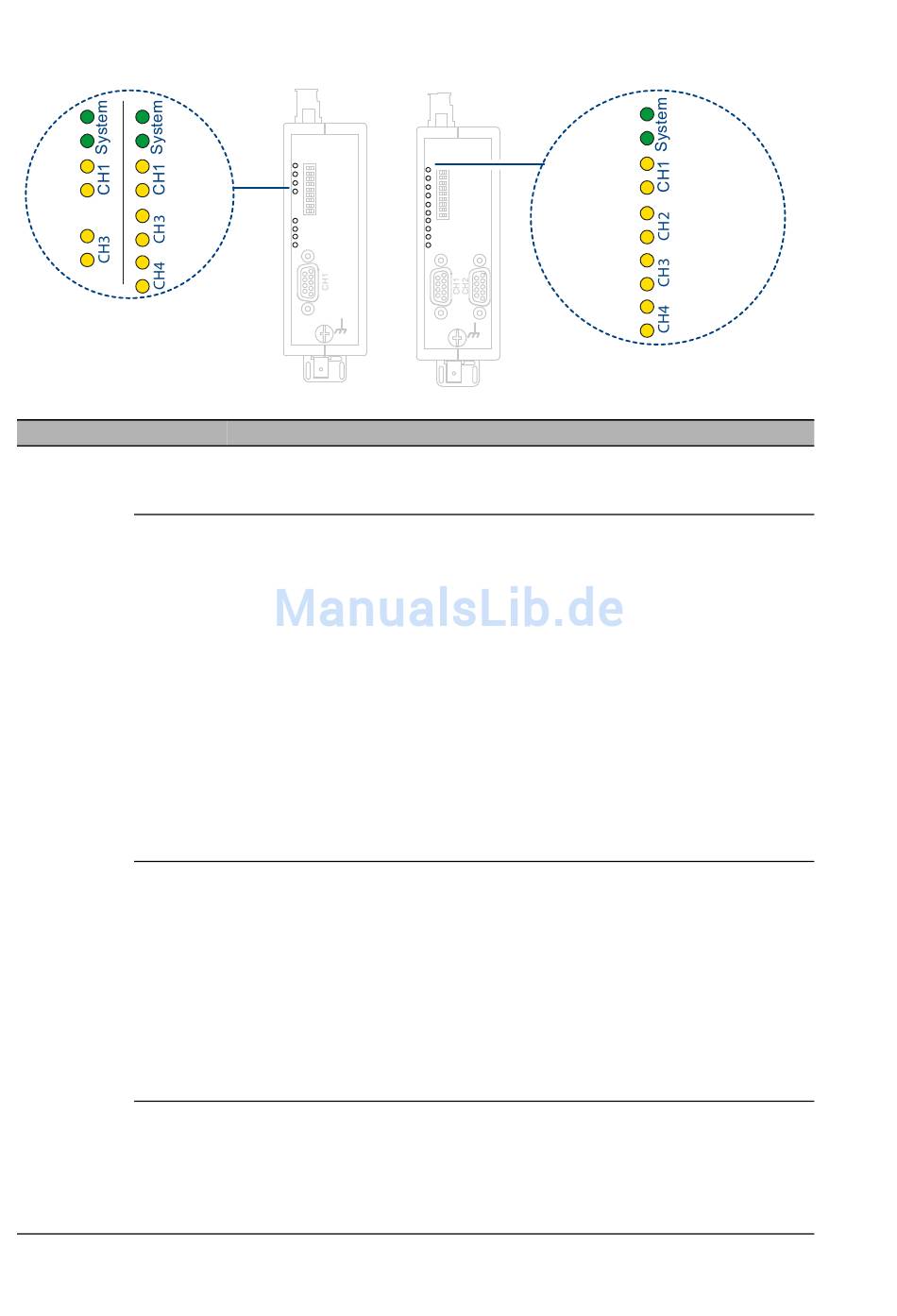

Anzeigeelemente

LED Farbe
System grün
rot
rot/grün
keine
20
Bedeutung
leuchtet Die Übertragungsgeschwindigkeit wurde erkannt und
die Spannungsversorgung ist in Ordnung
Meldekontakt: geschlossen
blinkt Übertragungsrate noch nicht erkannt
– Kein sendender Busteilnehmer vorhanden
– Keine Verbindung zu einem Telegramme senden-
den Partnermodul
– Sende- und Empfangs-LWL sind vertauscht ange-
schlossen.
– Übertragungsrate entspricht nicht Profibus-DP.
– Es ist nur ein einziger aktiver Busteilnehmer ange-
schlossen, der nur Token an sich selbst sendet.
Nach Zuschalten eines zweiten Busteilnehmers
muss die Anzeige umschalten (Tokentelegramme
alleine reichen nicht zum Einstellen der Übertra-
gungsrate aus).
– Das angeschlossene RS 485-Segment ist nur ein-
seitig abgeschlossen.
Meldekontakt: geschlossen
blinkt Übertragungsrate erkannt aber
– Die Slotzeit des Netzes konnte noch nicht ermittelt
werden (Netzparameter HSA zu niedrig eingestellt,
kein sendender Busteilnehmer vorhanden)
– Ein optischer Port ist auf Mode „redundanter opti-
scher Ring" eingestellt, der zweite aber nicht (diese
Betriebsart muss immer auf beiden optischen Ports
eingestellt sein)
– Die Slotzeit des Netzes ist auf einen zu kleinen Wert
eingestellt
Meldekontakt: geschlossen
– Spannungsversorgung ausgefallen (Totalausfall).
Bei redundanter Einspeisung Ausfall beider Versor-
gungsspannungen.
– Spannungsversorgung falsch angeschlossen
– Gerät defekt
Meldekontakt: offen
Installation OZD Profi 12M ...
Release 01 07/2017
