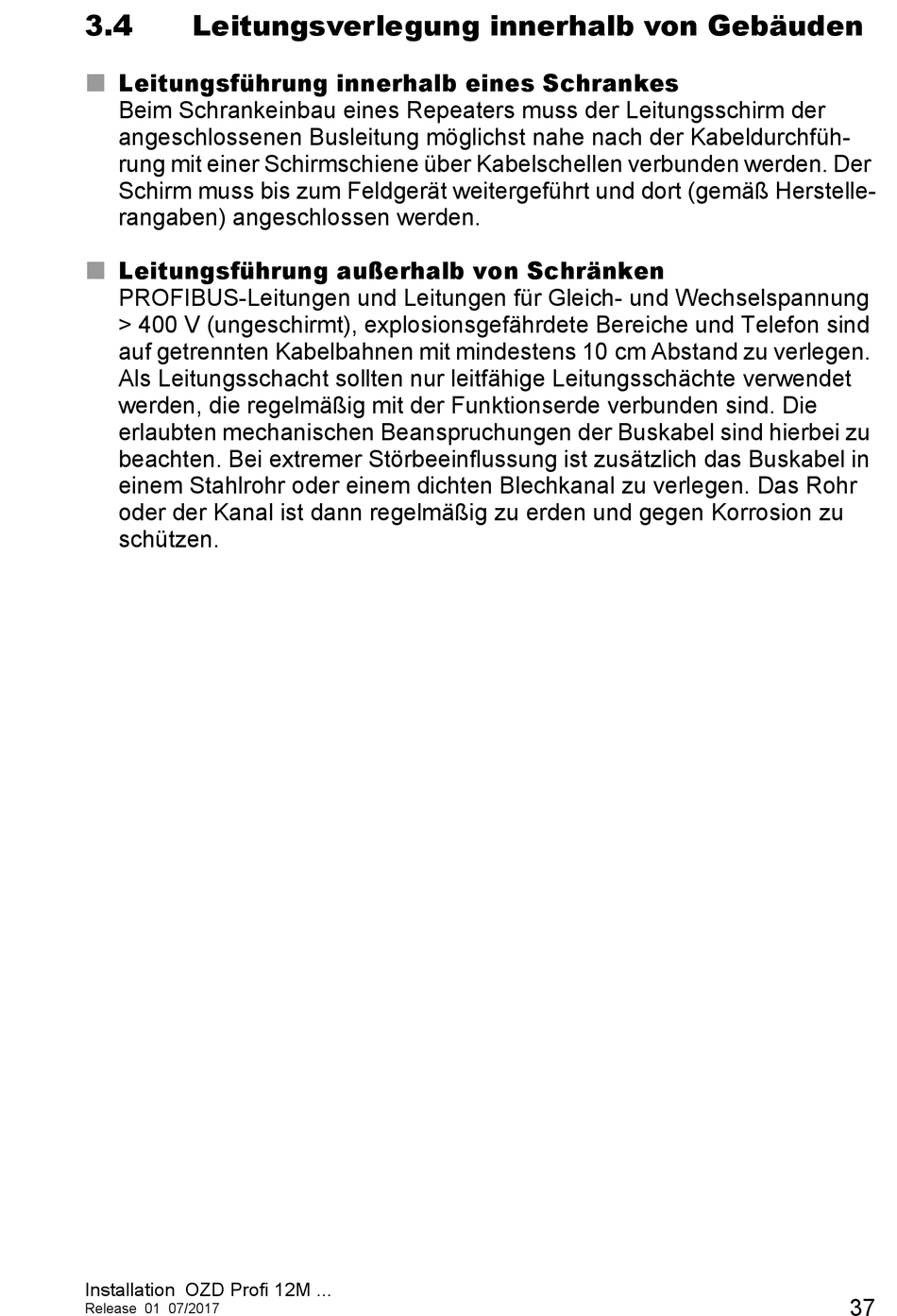

3.4
Leitungsverlegung innerhalb von Gebäuden
Leitungsführung innerhalb eines Schrankes
Beim Schrankeinbau eines Repeaters muss der Leitungsschirm der
angeschlossenen Busleitung möglichst nahe nach der Kabeldurchfüh-
rung mit einer Schirmschiene über Kabelschellen verbunden werden. Der
Schirm muss bis zum Feldgerät weitergeführt und dort (gemäß Herstelle-
rangaben) angeschlossen werden.
Leitungsführung außerhalb von Schränken
PROFIBUS-Leitungen und Leitungen für Gleich- und Wechselspannung
> 400 V (ungeschirmt), explosionsgefährdete Bereiche und Telefon sind
auf getrennten Kabelbahnen mit mindestens 10 cm Abstand zu verlegen.
Als Leitungsschacht sollten nur leitfähige Leitungsschächte verwendet
werden, die regelmäßig mit der Funktionserde verbunden sind. Die
erlaubten mechanischen Beanspruchungen der Buskabel sind hierbei zu
beachten. Bei extremer Störbeeinflussung ist zusätzlich das Buskabel in
einem Stahlrohr oder einem dichten Blechkanal zu verlegen. Das Rohr
oder der Kanal ist dann regelmäßig zu erden und gegen Korrosion zu
schützen.
Installation OZD Profi 12M ...
Release 01 07/2017
37
