Hirschmann OZD Profi 12M Anwenderhandbuch Seite 55

Signal-
ausgangs-
spannung
[V]
4
3,5
3
2,5
2
1,5
1
0,5
0
0 100

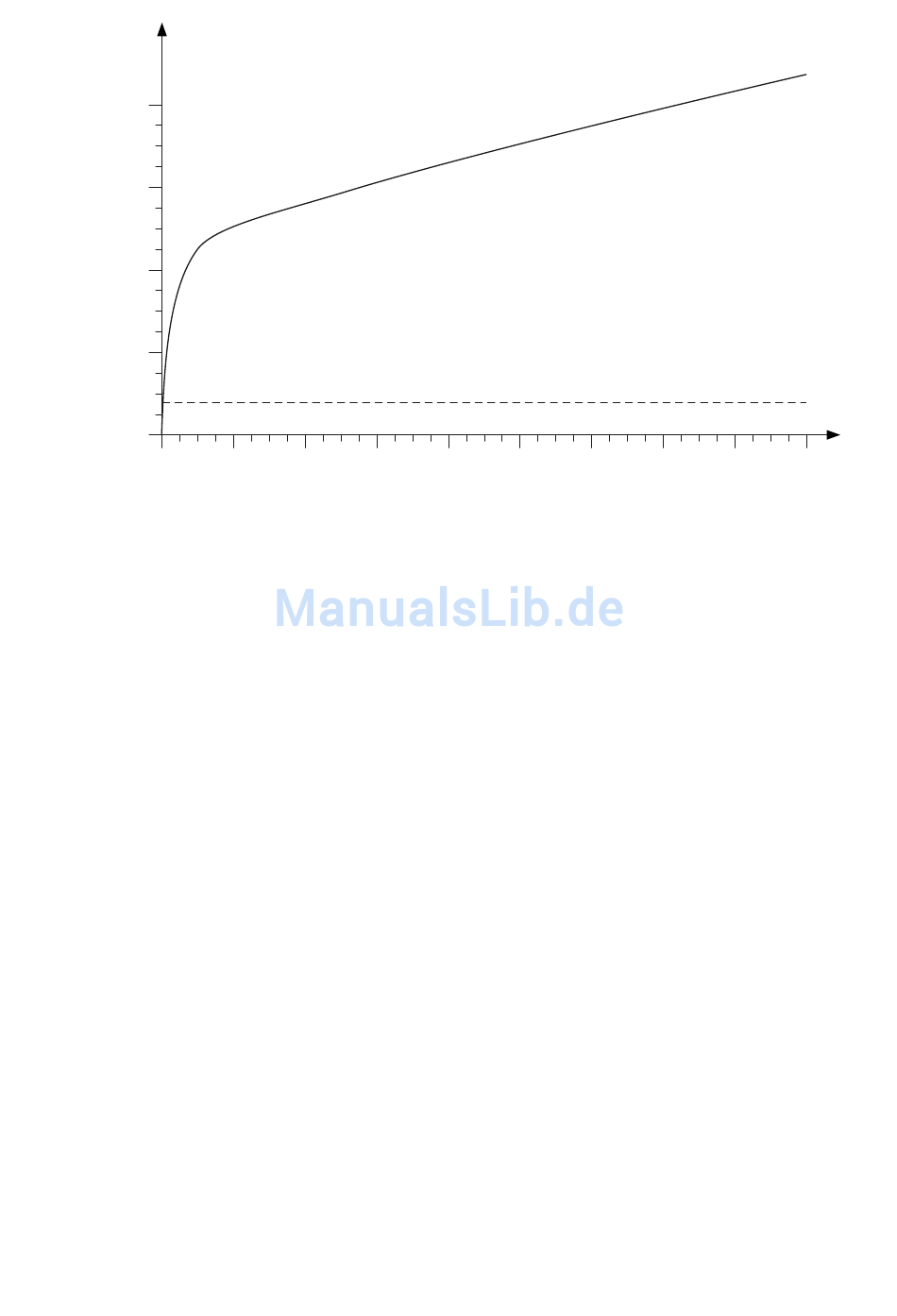

Abb. 9: Zuordnung gemessene Ausgangsspannung zu Signalqualität
Anmerkung: Für einen gültigen Messwert ist es notwendig, dass der Part-
ner-OZD Profi 12M ... am anderen Ende des LWL reguläre PROFIBUS-Tele-
gramme sendet. Ein OZD Profi 12M ... ist kein Ersatz für ein kalibriertes
optisches Pegelmessgerät, er stellt aber ohne Störung der Datenkommuni-
kation für jeden optischen Port eine aus dem Spitzenwert des optischen Pro-
fibustelegramms abgeleitete Spannung zur Verfügung. Diese analoge
Spannung kann bei regulärem Busbetrieb als Indikator für eine Veränderung
der optischen Dämpfung verwendet werden. Da Datenverkehr und Tempe-
ratur den Spannungswert beeinflussen können, sollten Sie eine eventuelle
Warnschwelle nicht zu nahe an den Ist-Wert legen.
Installation OZD Profi 12M ...
Release 01 07/2017
200 300 400 500 600 700
Optische Eingangsleistung [μW]
Reserve
800 900
55
