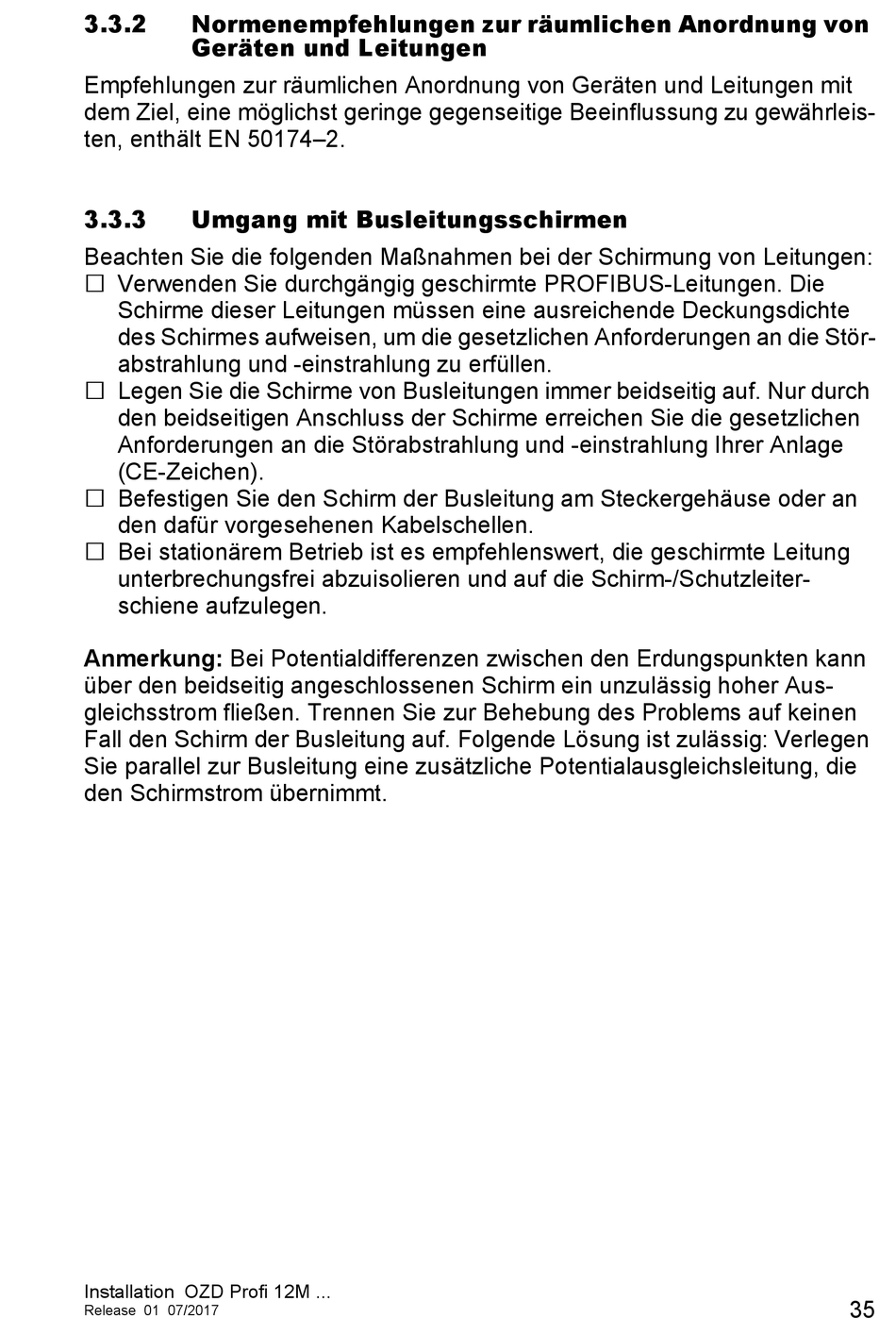

3.3.2 Normenempfehlungen zur räumlichen Anordnung von
Geräten und Leitungen
Empfehlungen zur räumlichen Anordnung von Geräten und Leitungen mit
dem Ziel, eine möglichst geringe gegenseitige Beeinflussung zu gewährleis-
ten, enthält EN 50174–2.
3.3.3

Umgang mit Busleitungsschirmen

Beachten Sie die folgenden Maßnahmen bei der Schirmung von Leitungen:
 Verwenden Sie durchgängig geschirmte PROFIBUS-Leitungen. Die
Schirme dieser Leitungen müssen eine ausreichende Deckungsdichte
des Schirmes aufweisen, um die gesetzlichen Anforderungen an die Stör-
abstrahlung und -einstrahlung zu erfüllen.
 Legen Sie die Schirme von Busleitungen immer beidseitig auf. Nur durch
den beidseitigen Anschluss der Schirme erreichen Sie die gesetzlichen
Anforderungen an die Störabstrahlung und -einstrahlung Ihrer Anlage
(CE-Zeichen).
 Befestigen Sie den Schirm der Busleitung am Steckergehäuse oder an
den dafür vorgesehenen Kabelschellen.
 Bei stationärem Betrieb ist es empfehlenswert, die geschirmte Leitung
unterbrechungsfrei abzuisolieren und auf die Schirm-/Schutzleiter-
schiene aufzulegen.
Anmerkung: Bei Potentialdifferenzen zwischen den Erdungspunkten kann
über den beidseitig angeschlossenen Schirm ein unzulässig hoher Aus-
gleichsstrom fließen. Trennen Sie zur Behebung des Problems auf keinen
Fall den Schirm der Busleitung auf. Folgende Lösung ist zulässig: Verlegen
Sie parallel zur Busleitung eine zusätzliche Potentialausgleichsleitung, die
den Schirmstrom übernimmt.
