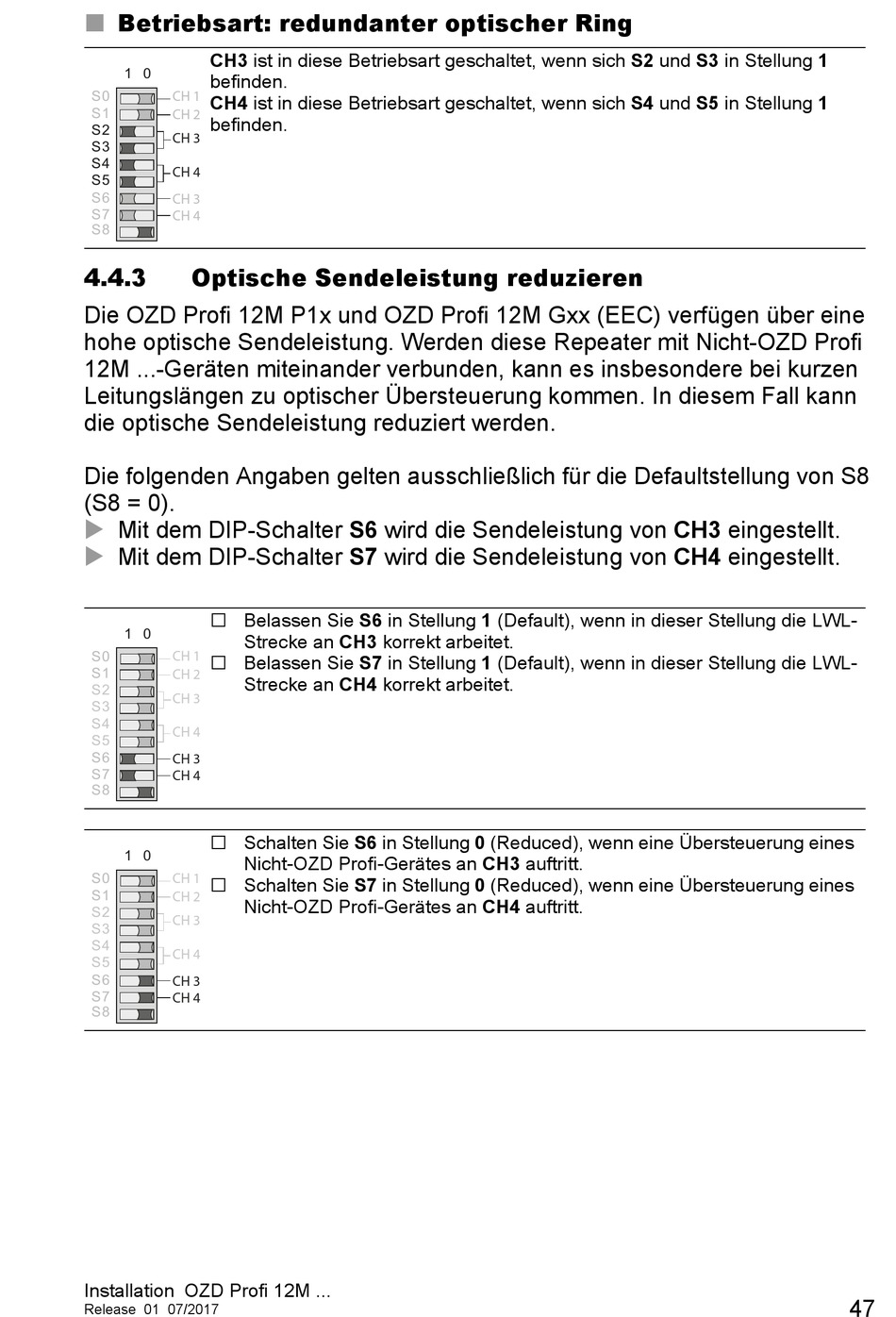

Optische Sendeleistung Reduzieren - Hirschmann OZD Profi 12M Anwenderhandbuch

Betriebsart: redundanter optischer Ring

CH3 ist in diese Betriebsart geschaltet, wenn sich S2 und S3 in Stellung 1
1 0
befinden.
S 0
CH 1
CH4 ist in diese Betriebsart geschaltet, wenn sich S4 und S5 in Stellung 1
S 1
CH 2
befinden.
S 2
CH 3
S 3
S 4
CH 4
S 5
S 6
CH 3
S 7
CH 4
S 8
4.4.3

Optische Sendeleistung reduzieren

Die OZD Profi 12M P1x und OZD Profi 12M Gxx (EEC) verfügen über eine
hohe optische Sendeleistung. Werden diese Repeater mit Nicht-OZD Profi
12M ...-Geräten miteinander verbunden, kann es insbesondere bei kurzen
Leitungslängen zu optischer Übersteuerung kommen. In diesem Fall kann
die optische Sendeleistung reduziert werden.
Die folgenden Angaben gelten ausschließlich für die Defaultstellung von S8
(S8 = 0).

Mit dem DIP-Schalter S6 wird die Sendeleistung von CH3 eingestellt.
 Mit dem DIP-Schalter S7 wird die Sendeleistung von CH4 eingestellt.
 Belassen Sie S6 in Stellung 1 (Default), wenn in dieser Stellung die LWL-
1 0
Strecke an CH3 korrekt arbeitet.
S 0
CH 1
 Belassen Sie S7 in Stellung 1 (Default), wenn in dieser Stellung die LWL-
S 1
CH 2
Strecke an CH4 korrekt arbeitet.
S 2
CH 3
S 3
S 4
CH 4
S 5
S 6
CH 3
S 7
CH 4
S 8
 Schalten Sie S6 in Stellung 0 (Reduced), wenn eine Übersteuerung eines
1 0
Nicht-OZD Profi-Gerätes an CH3 auftritt.
S 0
CH 1
 Schalten Sie S7 in Stellung 0 (Reduced), wenn eine Übersteuerung eines
S 1
CH 2
Nicht-OZD Profi-Gerätes an CH4 auftritt.
S 2
CH 3
S 3
S 4
CH 4
S 5
S 6
CH 3
S 7
CH 4
S 8
