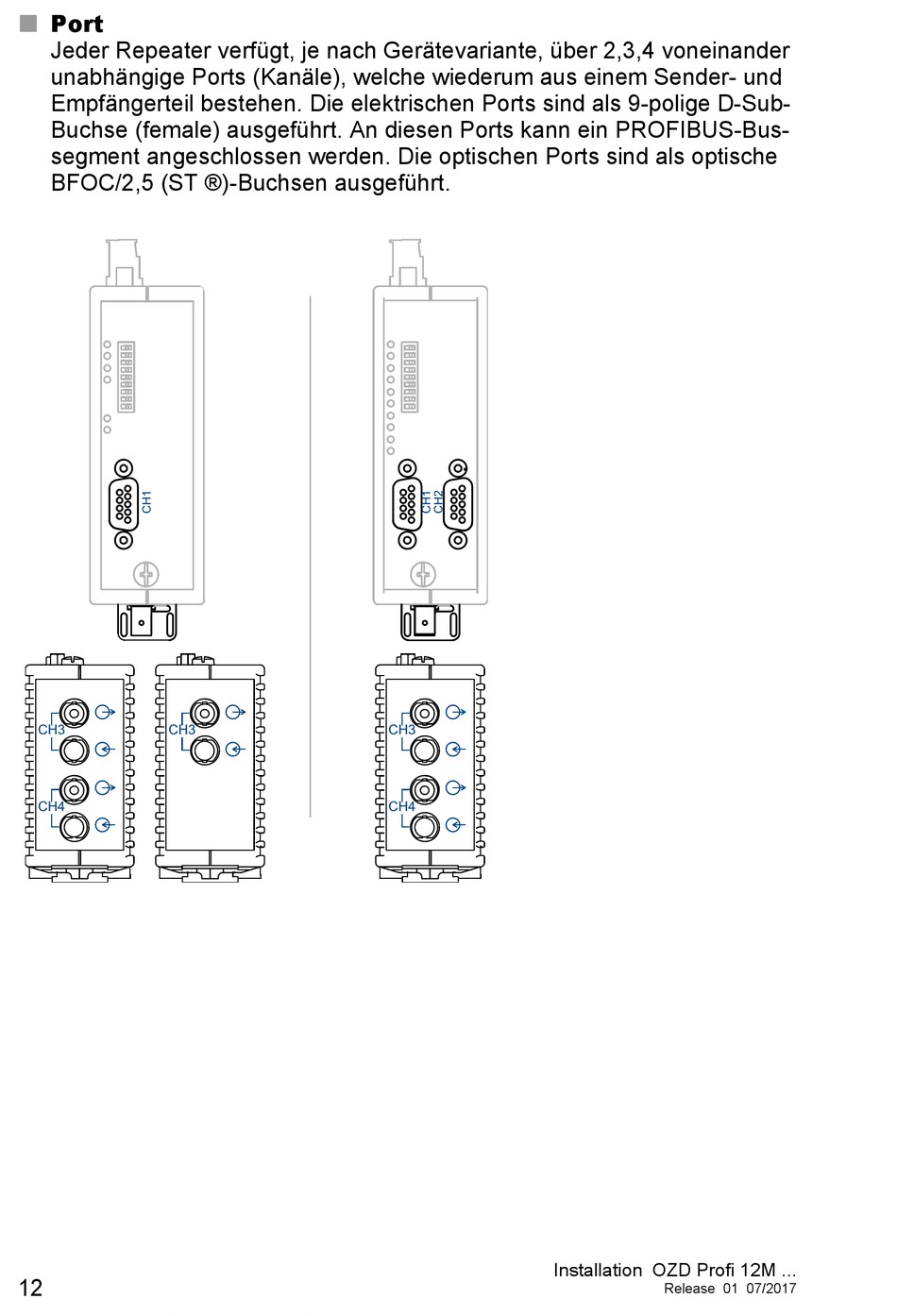

Port

Jeder Repeater verfügt, je nach Gerätevariante, über 2,3,4 voneinander
unabhängige Ports (Kanäle), welche wiederum aus einem Sender- und
Empfängerteil bestehen. Die elektrischen Ports sind als 9-polige D-Sub-
Buchse (female) ausgeführt. An diesen Ports kann ein PROFIBUS-Bus-
segment angeschlossen werden. Die optischen Ports sind als optische
BFOC/2,5 (ST ®)-Buchsen ausgeführt.
CH3 CH3
CH4
12
CH3
CH4
Installation OZD Profi 12M ...
Release 01 07/2017
