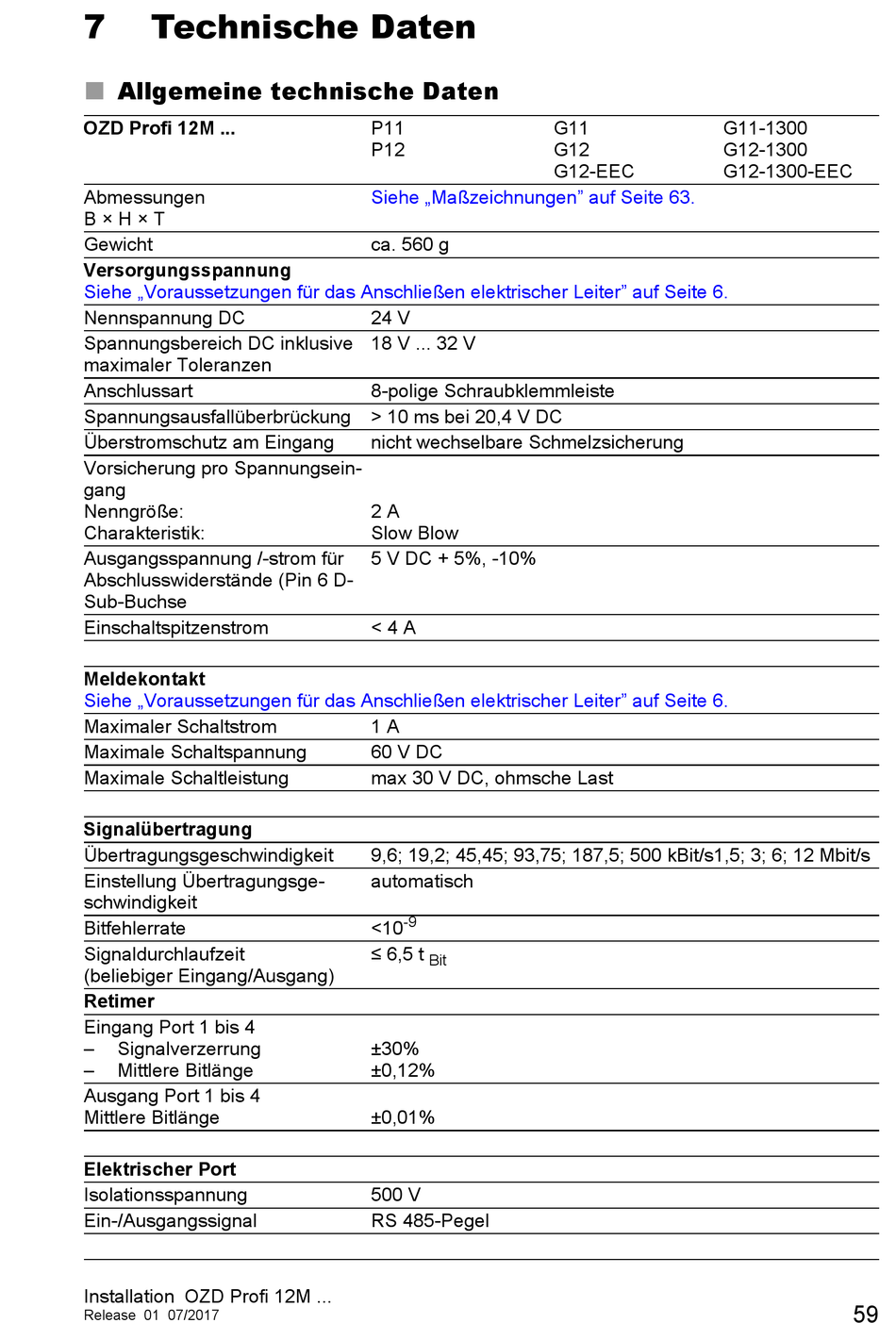

Technische Daten
Allgemeine technische Daten
OZD Profi 12M ...
Abmessungen
B × H × T
Gewicht
Versorgungsspannung
Siehe „Voraussetzungen für das Anschließen elektrischer Leiter" auf Seite 6.
Nennspannung DC
Spannungsbereich DC inklusive
maximaler Toleranzen
Anschlussart
Spannungsausfallüberbrückung > 10 ms bei 20,4 V DC
Überstromschutz am Eingang
Vorsicherung pro Spannungsein-
gang
Nenngröße:
Charakteristik:
Ausgangsspannung /-strom für
Abschlusswiderstände (Pin 6 D-
Sub-Buchse
Einschaltspitzenstrom
Meldekontakt
Siehe „Voraussetzungen für das Anschließen elektrischer Leiter" auf Seite 6.
Maximaler Schaltstrom
Maximale Schaltspannung
Maximale Schaltleistung
Signalübertragung
Übertragungsgeschwindigkeit
Einstellung Übertragungsge-
schwindigkeit
Bitfehlerrate
Signaldurchlaufzeit
(beliebiger Eingang/Ausgang)
Retimer
Eingang Port 1 bis 4
–
Signalverzerrung
–
Mittlere Bitlänge
Ausgang Port 1 bis 4
Mittlere Bitlänge
Elektrischer Port
Isolationsspannung
Ein-/Ausgangssignal
Installation OZD Profi 12M ...
Release 01 07/2017
P11
P12
Siehe „Maßzeichnungen" auf Seite 63.
ca. 560 g
24 V
18 V ... 32 V
8-polige Schraubklemmleiste
nicht wechselbare Schmelzsicherung
2 A
Slow Blow
5 V DC + 5%, -10%
< 4 A
1 A
60 V DC
max 30 V DC, ohmsche Last
9,6; 19,2; 45,45; 93,75; 187,5; 500 kBit/s1,5; 3; 6; 12 Mbit/s
automatisch
-9
<10
≤ 6,5 t
Bit
±30%
±0,12%
±0,01%
500 V
RS 485-Pegel
G11
G12
G12-EEC
G11-1300
G12-1300
G12-1300-EEC
