Voraussetzungen
Alle folgenden Voraussetzungen sind erfüllt:
 Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes angegebenen
Spannung.
 Die Spannungsversorgung entspricht der Überspannungskategorie I oder II.
 Die Spannungsversorgung besitzt eine leicht zugängliche Trennvorrichtung (z. B. einen
Schalter oder eine Steckeinrichtung). Diese Trennvorrichtung ist eindeutig gekennzeichnet.
So ist im Notfall klar, welche Trennvorrichtung zu welchem Spannungsversorgungskabel
gehört.

Der Leiterquerschnitt des Erdungsleiters ist gleich groß oder größer als der Leiterquer-
schnitt der Spannungsversorgungskabel.

Relevant für Nordamerika:
Die Spannungsversorgungskabel eignen sich für Umgebungslufttemperaturen bis mindes-
tens 75 °C. Die Adern der Spannungsversorgungskabel bestehen aus Kupferdraht.
Der Leiterquerschnitt des Spannungsversorgungskabels am Versorgungsspannungseingang
beträgt mindestens 0,75 mm² (Nordamerika: AWG18).
Folgende Voraussetzungen sind alternativ erfüllt:
Alternative 1
Alternative 2
Alternative 3

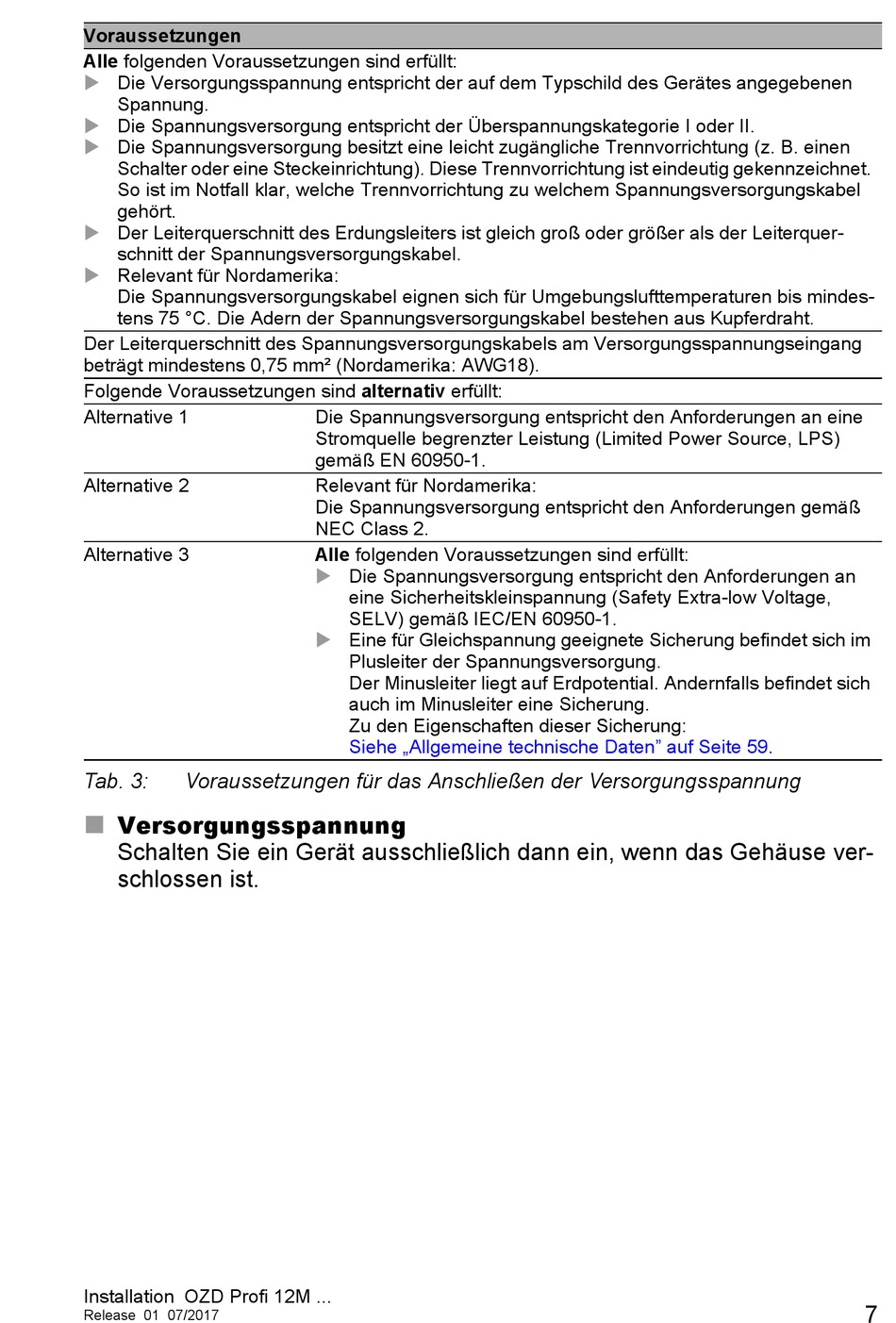

Tab. 3: Voraussetzungen für das Anschließen der Versorgungsspannung

Versorgungsspannung


Schalten Sie ein Gerät ausschließlich dann ein, wenn das Gehäuse ver-
schlossen ist.
Installation OZD Profi 12M ...
Release 01 07/2017
Die Spannungsversorgung entspricht den Anforderungen an eine
Stromquelle begrenzter Leistung (Limited Power Source, LPS)
gemäß EN 60950-1.
Relevant für Nordamerika:
Die Spannungsversorgung entspricht den Anforderungen gemäß
NEC Class 2.
Alle folgenden Voraussetzungen sind erfüllt:

Die Spannungsversorgung entspricht den Anforderungen an
eine Sicherheitskleinspannung (Safety Extra-low Voltage,
SELV) gemäß IEC/EN 60950-1.

Eine für Gleichspannung geeignete Sicherung befindet sich im
Plusleiter der Spannungsversorgung.
Der Minusleiter liegt auf Erdpotential. Andernfalls befindet sich
auch im Minusleiter eine Sicherung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Allgemeine technische Daten" auf Seite 59.
