Hirschmann OZD Profi 12M Anwenderhandbuch Seite 19

7

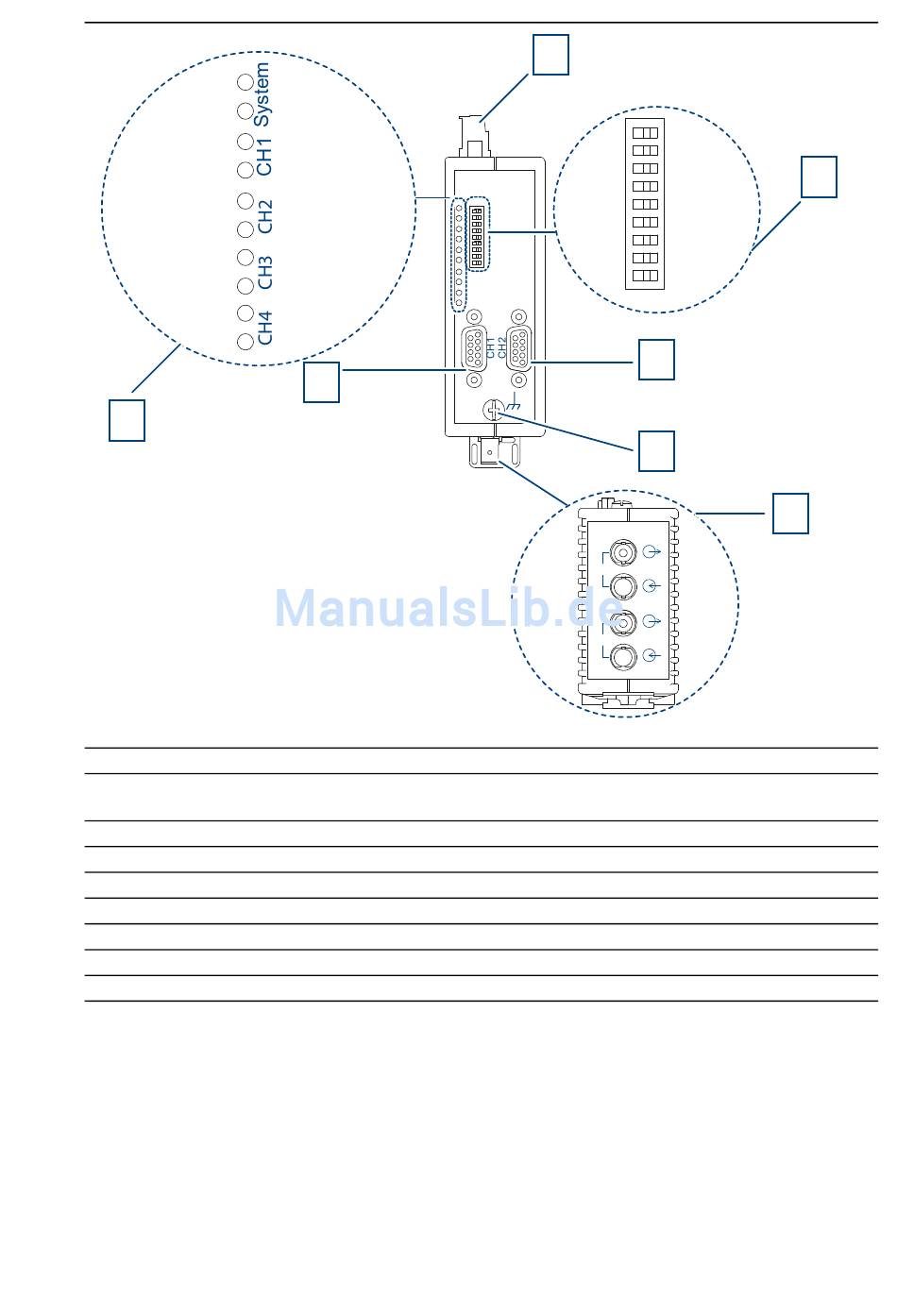

Vorderansicht am Beispiel der Gerätevarianten OZD Profi 12M ...
– G22/G22-1300/G22-EEC/G22-1300-EEC
– P22
1 8-polige Schraubklemmleiste für Spannungsversorgung, Meldekontakt, Messausgang
2 8-poliger DIP-Schalter
3 CH2 - elektrischer Port
4 Erdungsschraube
5 CH3, CH4 - optische Ports
6 CH1 - elektrischer Port
7 LED-Anzeigeelemente für Systemstatus und Port-Status
Installation OZD Profi 12M ...
Release 01 07/2017
6
1
S0
S1
S2
S3
S4
S5
S6
S7
S8
1 0
3
4
CH3
CH4
2
5
19
