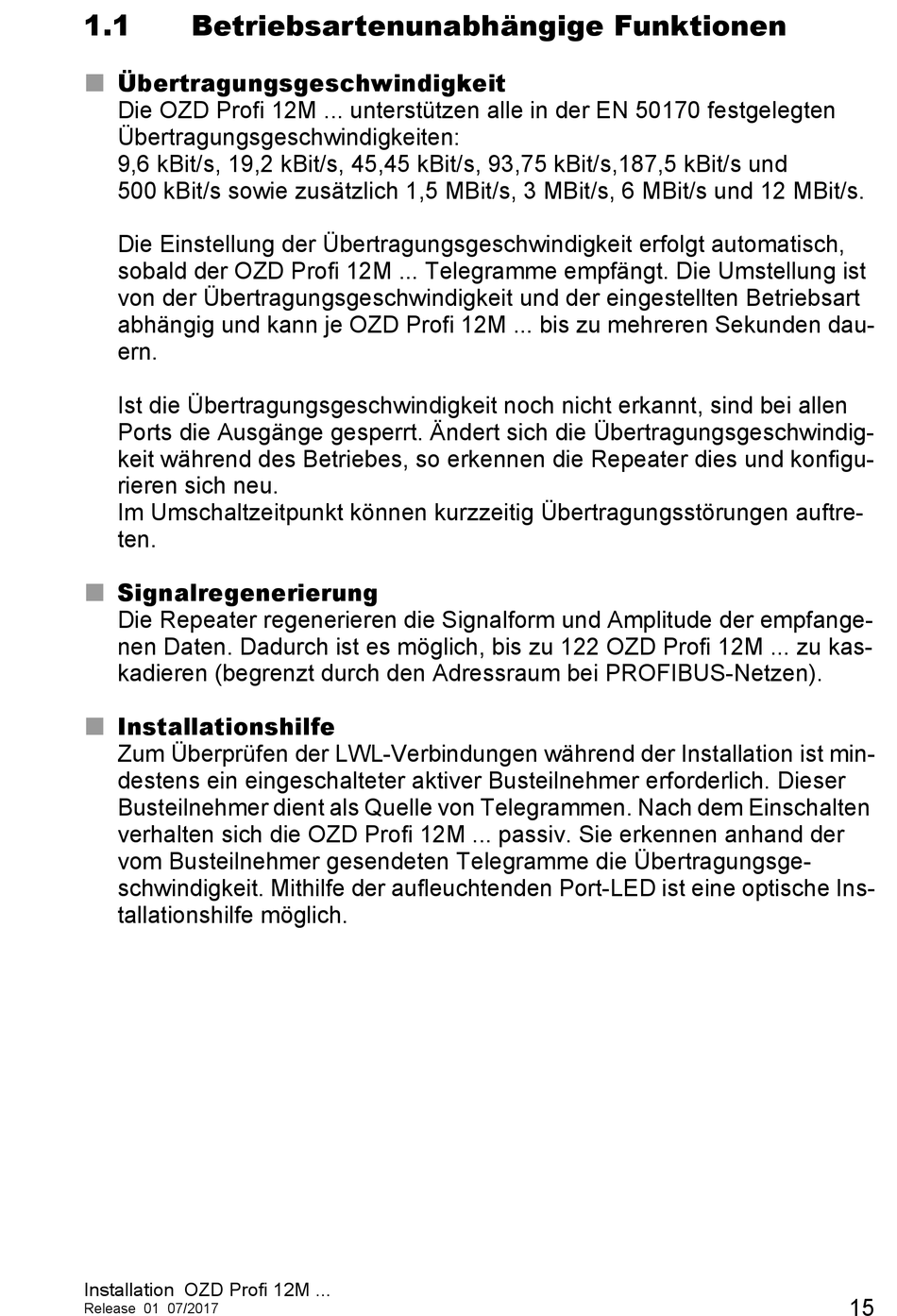

1.1
Betriebsartenunabhängige Funktionen
Übertragungsgeschwindigkeit
Die OZD Profi 12M ... unterstützen alle in der EN 50170 festgelegten
Übertragungsgeschwindigkeiten:
9,6 kBit/s, 19,2 kBit/s, 45,45 kBit/s, 93,75 kBit/s,187,5 kBit/s und
500 kBit/s sowie zusätzlich 1,5 MBit/s, 3 MBit/s, 6 MBit/s und 12 MBit/s.
Die Einstellung der Übertragungsgeschwindigkeit erfolgt automatisch,
sobald der OZD Profi 12M ... Telegramme empfängt. Die Umstellung ist
von der Übertragungsgeschwindigkeit und der eingestellten Betriebsart
abhängig und kann je OZD Profi 12M ... bis zu mehreren Sekunden dau-
ern.
Ist die Übertragungsgeschwindigkeit noch nicht erkannt, sind bei allen
Ports die Ausgänge gesperrt. Ändert sich die Übertragungsgeschwindig-
keit während des Betriebes, so erkennen die Repeater dies und konfigu-
rieren sich neu.
Im Umschaltzeitpunkt können kurzzeitig Übertragungsstörungen auftre-
ten.
Signalregenerierung
Die Repeater regenerieren die Signalform und Amplitude der empfange-
nen Daten. Dadurch ist es möglich, bis zu 122 OZD Profi 12M ... zu kas-
kadieren (begrenzt durch den Adressraum bei PROFIBUS-Netzen).
Installationshilfe
Zum Überprüfen der LWL-Verbindungen während der Installation ist min-
destens ein eingeschalteter aktiver Busteilnehmer erforderlich. Dieser
Busteilnehmer dient als Quelle von Telegrammen. Nach dem Einschalten
verhalten sich die OZD Profi 12M ... passiv. Sie erkennen anhand der
vom Busteilnehmer gesendeten Telegramme die Übertragungsge-
schwindigkeit. Mithilfe der aufleuchtenden Port-LED ist eine optische Ins-
tallationshilfe möglich.
Installation OZD Profi 12M ...
Release 01 07/2017
15
