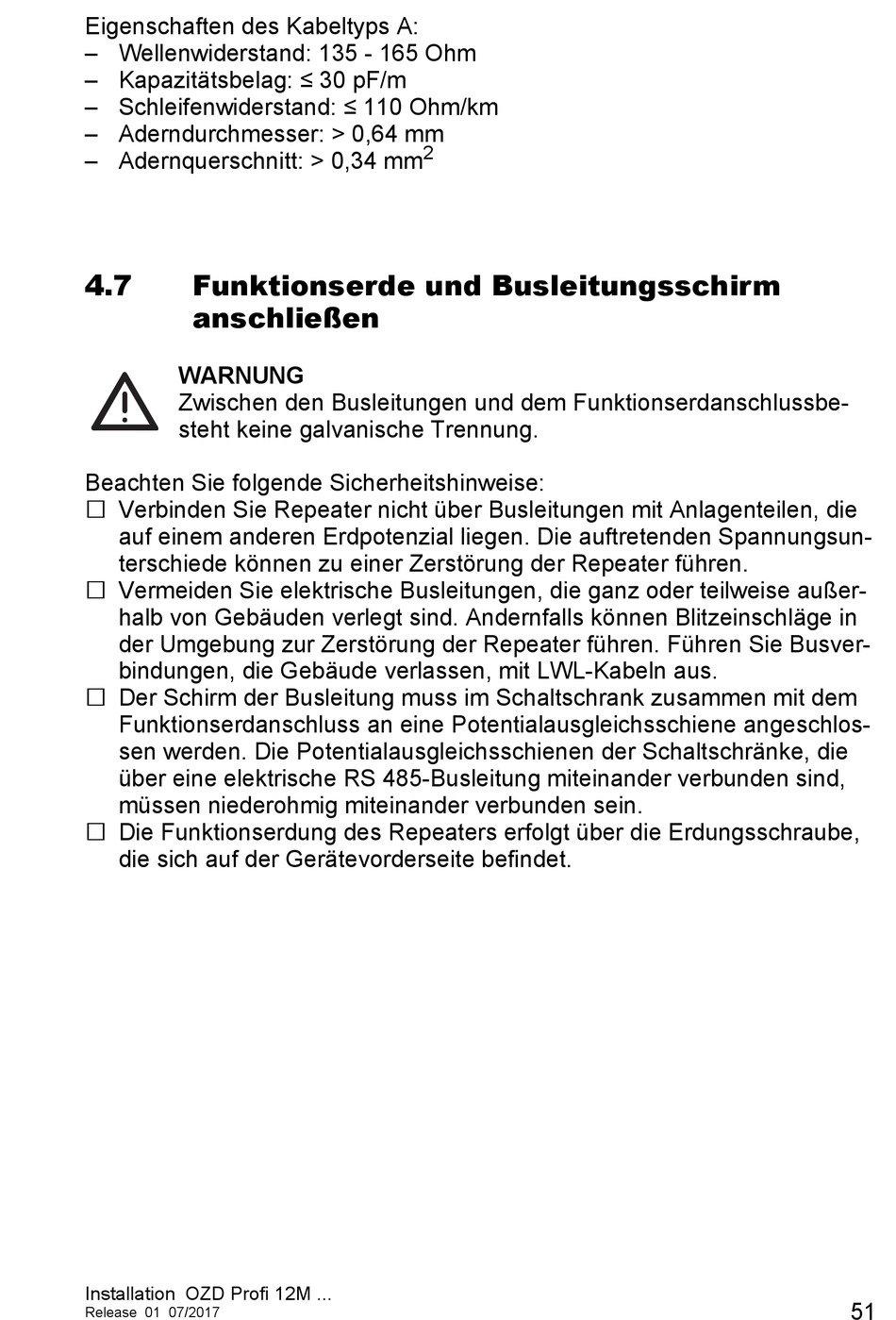

Eigenschaften des Kabeltyps A:
– Wellenwiderstand: 135 - 165 Ohm
– Kapazitätsbelag: ≤ 30 pF/m
– Schleifenwiderstand: ≤ 110 Ohm/km
– Aderndurchmesser: > 0,64 mm
– Adernquerschnitt: > 0,34 mm
4.7 Funktionserde und Busleitungsschirm
anschließen
WARNUNG
Zwischen den Busleitungen und dem Funktionserdanschlussbe-
steht keine galvanische Trennung.
Beachten Sie folgende Sicherheitshinweise:
 Verbinden Sie Repeater nicht über Busleitungen mit Anlagenteilen, die
auf einem anderen Erdpotenzial liegen. Die auftretenden Spannungsun-
terschiede können zu einer Zerstörung der Repeater führen.
 Vermeiden Sie elektrische Busleitungen, die ganz oder teilweise außer-
halb von Gebäuden verlegt sind. Andernfalls können Blitzeinschläge in
der Umgebung zur Zerstörung der Repeater führen. Führen Sie Busver-
bindungen, die Gebäude verlassen, mit LWL-Kabeln aus.
 Der Schirm der Busleitung muss im Schaltschrank zusammen mit dem
Funktionserdanschluss an eine Potentialausgleichsschiene angeschlos-
sen werden. Die Potentialausgleichsschienen der Schaltschränke, die
über eine elektrische RS 485-Busleitung miteinander verbunden sind,
müssen niederohmig miteinander verbunden sein.
 Die Funktionserdung des Repeaters erfolgt über die Erdungsschraube,
die sich auf der Gerätevorderseite befindet.
