4.4

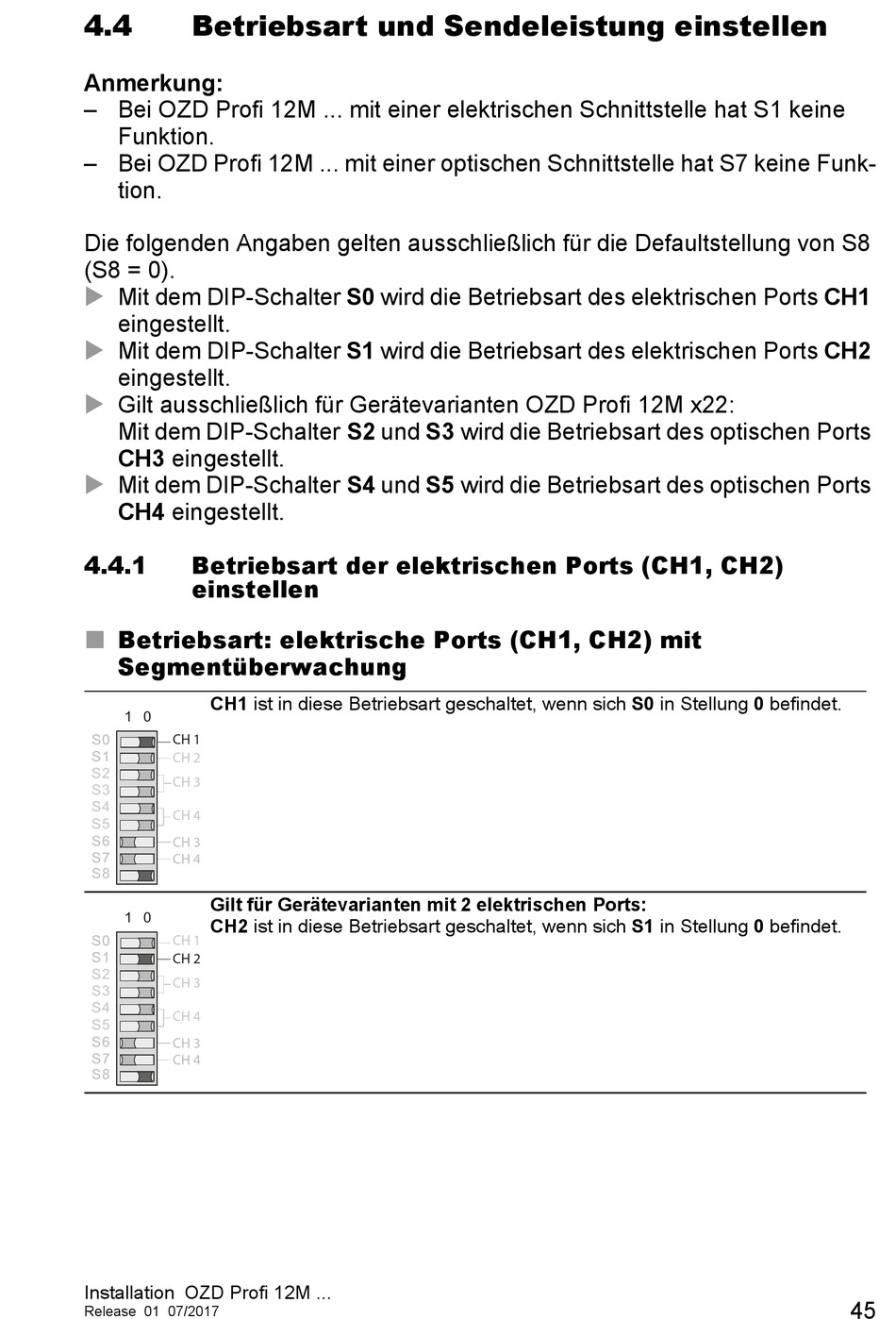

Betriebsart und Sendeleistung einstellen

Anmerkung:
– Bei OZD Profi 12M ... mit einer elektrischen Schnittstelle hat S1 keine
Funktion.
– Bei OZD Profi 12M ... mit einer optischen Schnittstelle hat S7 keine Funk-
tion.
Die folgenden Angaben gelten ausschließlich für die Defaultstellung von S8
(S8 = 0).

Mit dem DIP-Schalter S0 wird die Betriebsart des elektrischen Ports CH1
eingestellt.

Mit dem DIP-Schalter S1 wird die Betriebsart des elektrischen Ports CH2
eingestellt.
 Gilt ausschließlich für Gerätevarianten OZD Profi 12M x22:
Mit dem DIP-Schalter S2 und S3 wird die Betriebsart des optischen Ports
CH3 eingestellt.

Mit dem DIP-Schalter S4 und S5 wird die Betriebsart des optischen Ports
CH4 eingestellt.
4.4.1 Betriebsart der elektrischen Ports (CH1, CH2)
einstellen
Betriebsart: elektrische Ports (CH1, CH2) mit

Segmentüberwachung
CH1 ist in diese Betriebsart geschaltet, wenn sich S0 in Stellung 0 befindet.
1 0
S 0
CH 1
S 1
CH 2
S 2
CH 3
S 3
S 4
CH 4
S 5
S 6
CH 3
S 7
CH 4
S 8
Gilt für Gerätevarianten mit 2 elektrischen Ports:
1 0
CH2 ist in diese Betriebsart geschaltet, wenn sich S1 in Stellung 0 befindet.
S 0
CH 1
S 1
CH 2
S 2
CH 3
S 3
S 4
CH 4
S 5
S 6
CH 3
S 7
CH 4
S 8
Installation OZD Profi 12M ...
Release 01 07/2017
45
