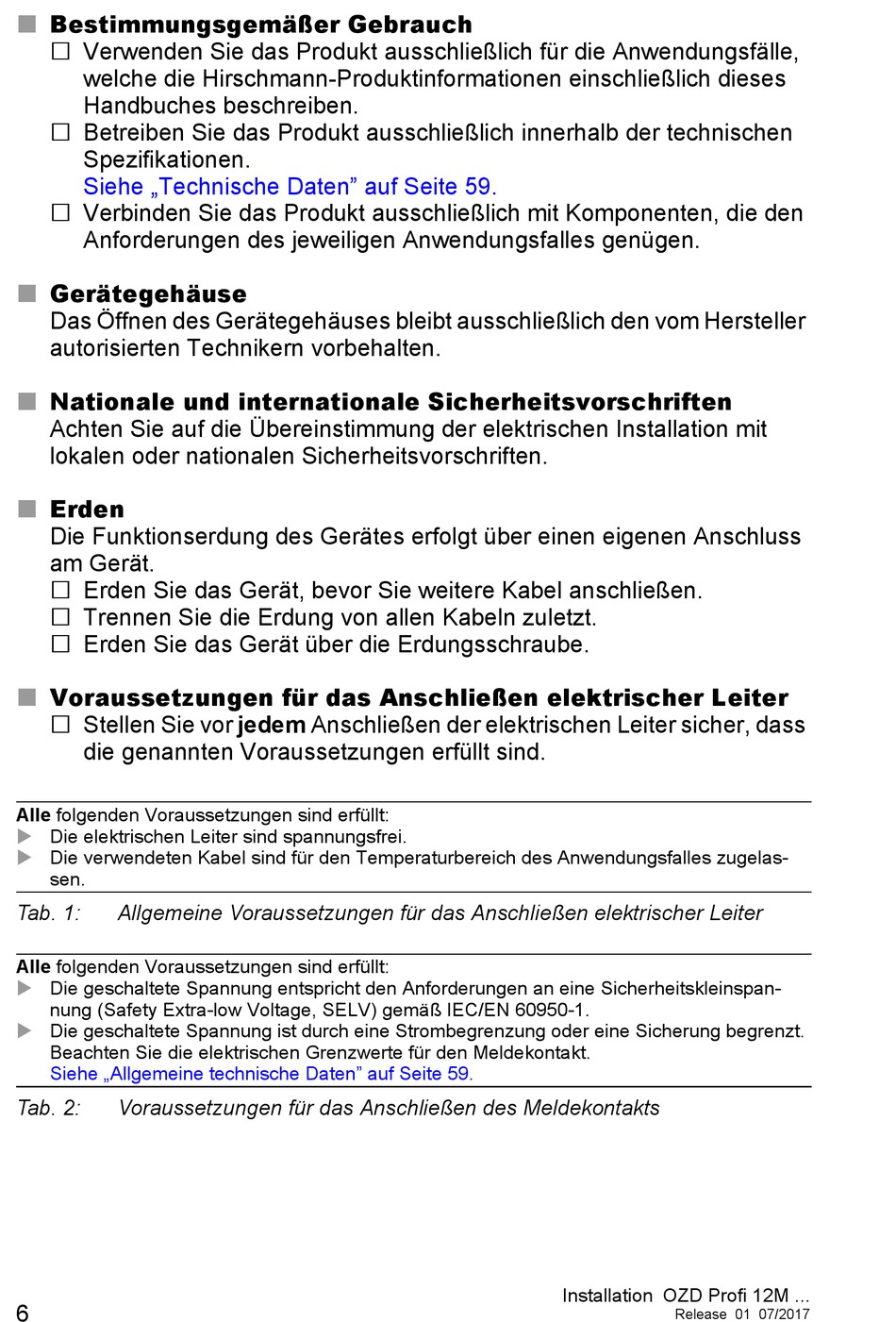

Bestimmungsgemäßer Gebrauch
Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle,
welche die Hirschmann-Produktinformationen einschließlich dieses
Handbuches beschreiben.
Betreiben Sie das Produkt ausschließlich innerhalb der technischen
Spezifikationen.
Siehe „Technische Daten" auf Seite 59.
Verbinden Sie das Produkt ausschließlich mit Komponenten, die den
Anforderungen des jeweiligen Anwendungsfalles genügen.
Gerätegehäuse
Das Öffnen des Gerätegehäuses bleibt ausschließlich den vom Hersteller
autorisierten Technikern vorbehalten.
Nationale und internationale Sicherheitsvorschriften
Achten Sie auf die Übereinstimmung der elektrischen Installation mit
lokalen oder nationalen Sicherheitsvorschriften.
Erden
Die Funktionserdung des Gerätes erfolgt über einen eigenen Anschluss
am Gerät.
Erden Sie das Gerät, bevor Sie weitere Kabel anschließen.
Trennen Sie die Erdung von allen Kabeln zuletzt.
Erden Sie das Gerät über die Erdungsschraube.
Voraussetzungen für das Anschließen elektrischer Leiter
Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass
die genannten Voraussetzungen erfüllt sind.
Alle folgenden Voraussetzungen sind erfüllt:
Die elektrischen Leiter sind spannungsfrei.
Die verwendeten Kabel sind für den Temperaturbereich des Anwendungsfalles zugelas-
sen.
Tab. 1:
Allgemeine Voraussetzungen für das Anschließen elektrischer Leiter
Alle folgenden Voraussetzungen sind erfüllt:
Die geschaltete Spannung entspricht den Anforderungen an eine Sicherheitskleinspan-
nung (Safety Extra-low Voltage, SELV) gemäß IEC/EN 60950-1.
Die geschaltete Spannung ist durch eine Strombegrenzung oder eine Sicherung begrenzt.
Beachten Sie die elektrischen Grenzwerte für den Meldekontakt.
Siehe „Allgemeine technische Daten" auf Seite 59.
Tab. 2:
Voraussetzungen für das Anschließen des Meldekontakts
6
Installation OZD Profi 12M ...
Release 01 07/2017
