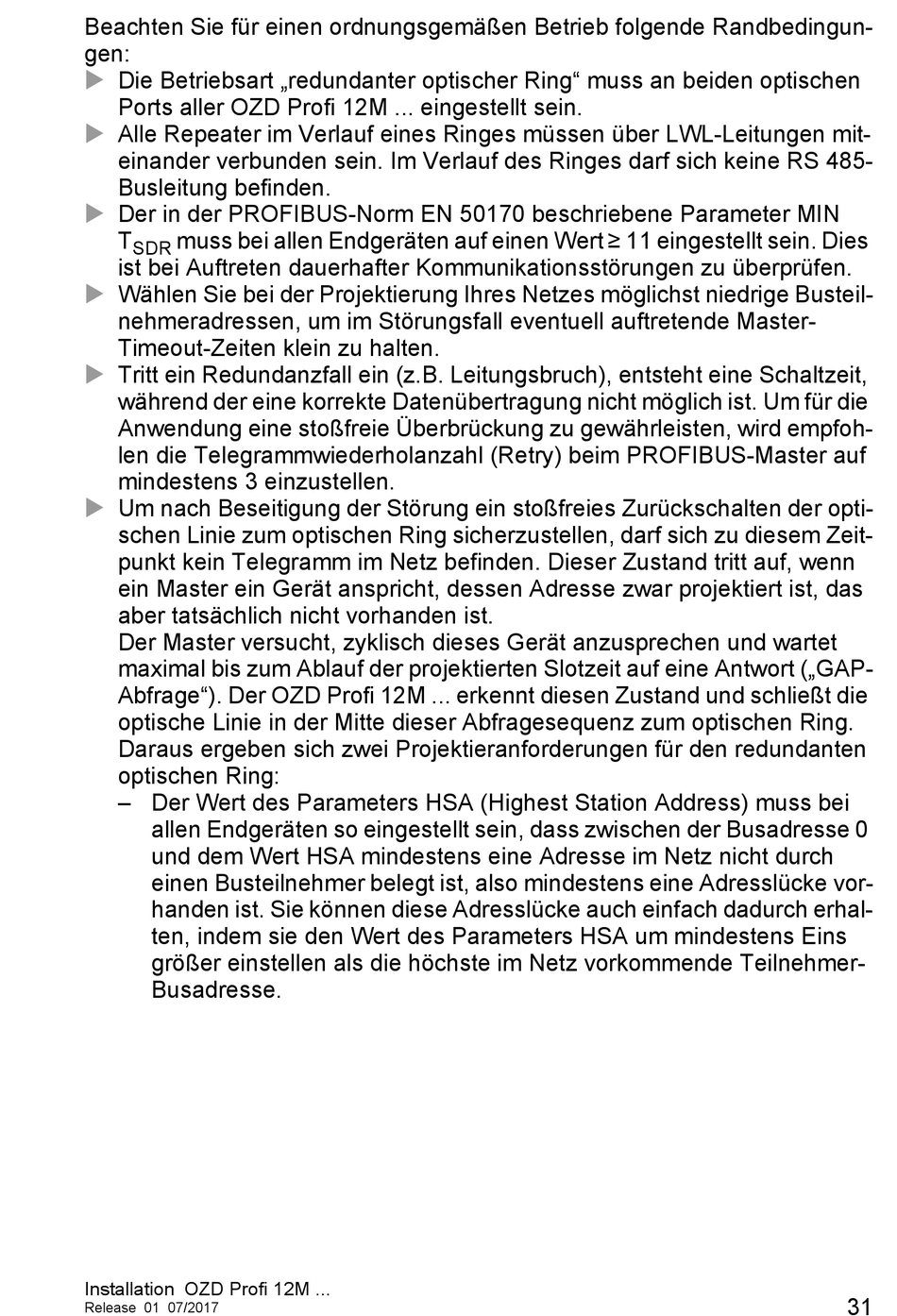

Beachten Sie für einen ordnungsgemäßen Betrieb folgende Randbedingun-
gen:

Die Betriebsart „redundanter optischer Ring" muss an beiden optischen
Ports aller OZD Profi 12M ... eingestellt sein.

Alle Repeater im Verlauf eines Ringes müssen über LWL-Leitungen mit-
einander verbunden sein. Im Verlauf des Ringes darf sich keine RS 485-
Busleitung befinden.
 Der in der PROFIBUS-Norm EN 50170 beschriebene Parameter MIN
T muss bei allen Endgeräten auf einen Wert ≥ 11 eingestellt sein. Dies
SDR
ist bei Auftreten dauerhafter Kommunikationsstörungen zu überprüfen.

Wählen Sie bei der Projektierung Ihres Netzes möglichst niedrige Busteil-
nehmeradressen, um im Störungsfall eventuell auftretende Master-
Timeout-Zeiten klein zu halten.

Tritt ein Redundanzfall ein (z.B. Leitungsbruch), entsteht eine Schaltzeit,
während der eine korrekte Datenübertragung nicht möglich ist. Um für die
Anwendung eine stoßfreie Überbrückung zu gewährleisten, wird empfoh-
len die Telegrammwiederholanzahl (Retry) beim PROFIBUS-Master auf
mindestens 3 einzustellen.
 Um nach Beseitigung der Störung ein stoßfreies Zurückschalten der opti-
schen Linie zum optischen Ring sicherzustellen, darf sich zu diesem Zeit-
punkt kein Telegramm im Netz befinden. Dieser Zustand tritt auf, wenn
ein Master ein Gerät anspricht, dessen Adresse zwar projektiert ist, das
aber tatsächlich nicht vorhanden ist.
Der Master versucht, zyklisch dieses Gerät anzusprechen und wartet
maximal bis zum Ablauf der projektierten Slotzeit auf eine Antwort („GAP-
Abfrage"). Der OZD Profi 12M ... erkennt diesen Zustand und schließt die
optische Linie in der Mitte dieser Abfragesequenz zum optischen Ring.
Daraus ergeben sich zwei Projektieranforderungen für den redundanten
optischen Ring:
– Der Wert des Parameters HSA (Highest Station Address) muss bei
allen Endgeräten so eingestellt sein, dass zwischen der Busadresse 0
und dem Wert HSA mindestens eine Adresse im Netz nicht durch
einen Busteilnehmer belegt ist, also mindestens eine Adresslücke vor-
handen ist. Sie können diese Adresslücke auch einfach dadurch erhal-
ten, indem sie den Wert des Parameters HSA um mindestens Eins
größer einstellen als die höchste im Netz vorkommende Teilnehmer-
Busadresse.
