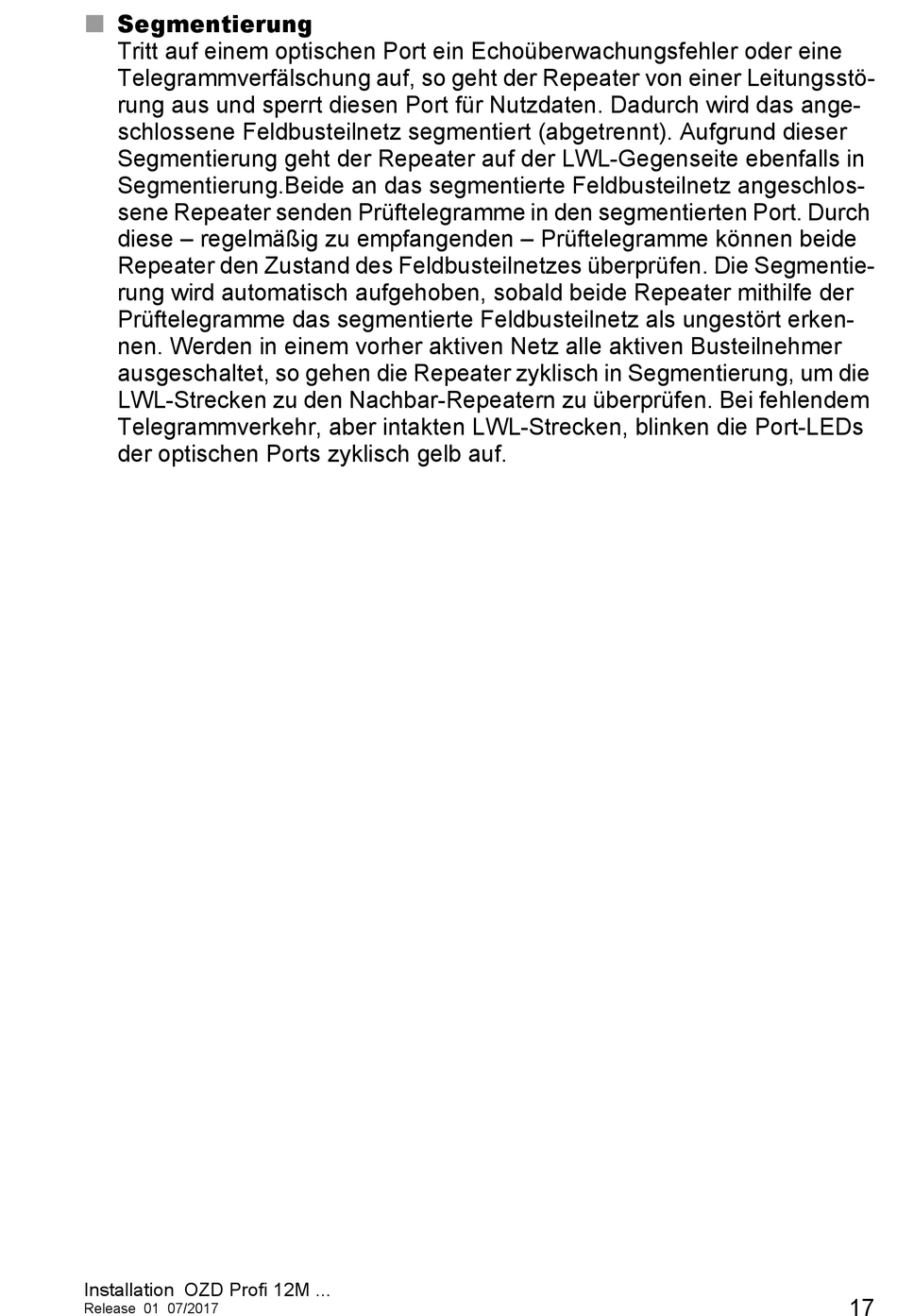

Segmentierung
Tritt auf einem optischen Port ein Echoüberwachungsfehler oder eine
Telegrammverfälschung auf, so geht der Repeater von einer Leitungsstö-
rung aus und sperrt diesen Port für Nutzdaten. Dadurch wird das ange-
schlossene Feldbusteilnetz segmentiert (abgetrennt). Aufgrund dieser
Segmentierung geht der Repeater auf der LWL-Gegenseite ebenfalls in
Segmentierung.Beide an das segmentierte Feldbusteilnetz angeschlos-
sene Repeater senden Prüftelegramme in den segmentierten Port. Durch
diese – regelmäßig zu empfangenden – Prüftelegramme können beide
Repeater den Zustand des Feldbusteilnetzes überprüfen. Die Segmentie-
rung wird automatisch aufgehoben, sobald beide Repeater mithilfe der
Prüftelegramme das segmentierte Feldbusteilnetz als ungestört erken-
nen. Werden in einem vorher aktiven Netz alle aktiven Busteilnehmer
ausgeschaltet, so gehen die Repeater zyklisch in Segmentierung, um die
LWL-Strecken zu den Nachbar-Repeatern zu überprüfen. Bei fehlendem
Telegrammverkehr, aber intakten LWL-Strecken, blinken die Port-LEDs
der optischen Ports zyklisch gelb auf.
Installation OZD Profi 12M ...
Release 01 07/2017
17
