4.6
Elektrische Busleitungen anschließen

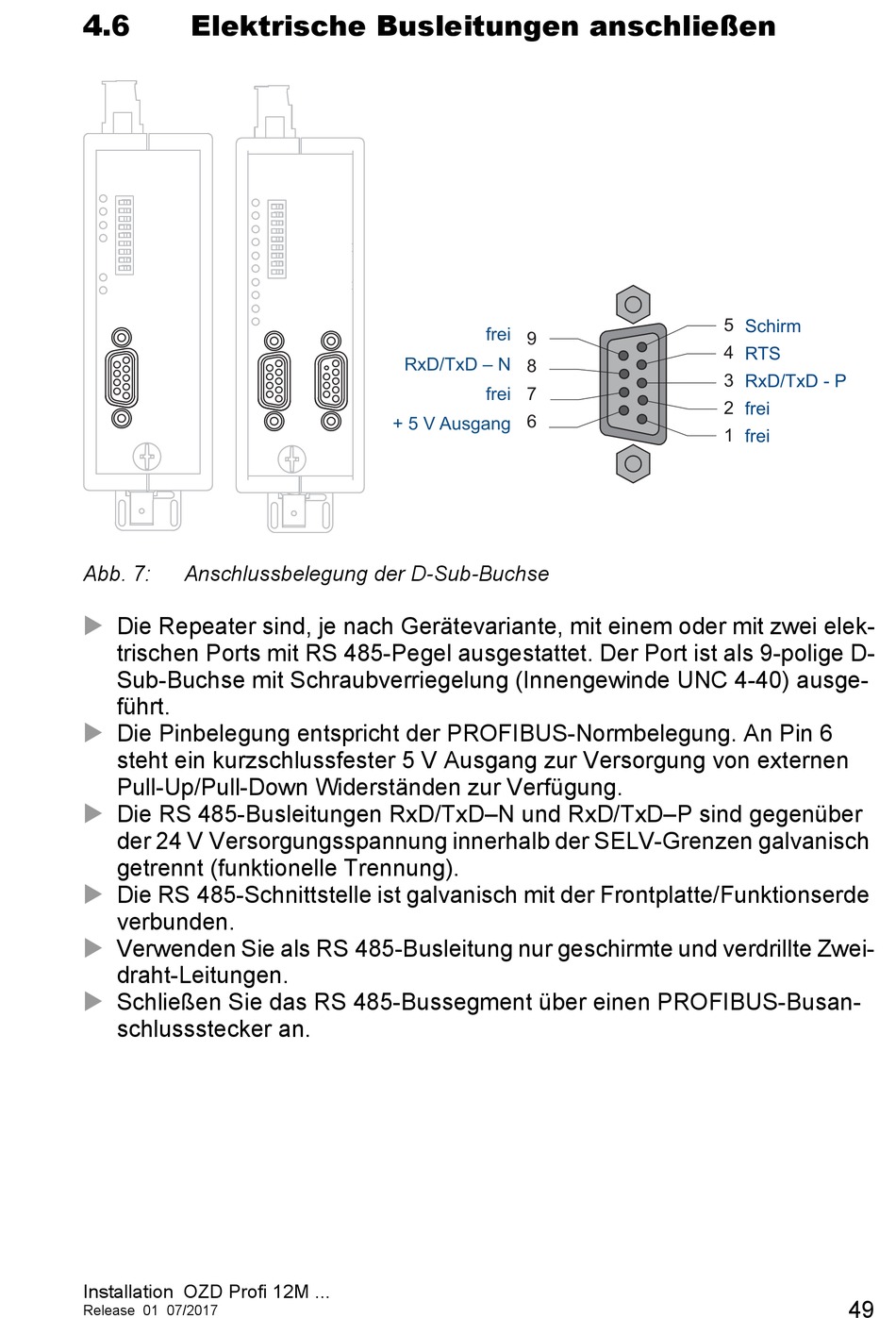

Abb. 7:
Anschlussbelegung der D-Sub-Buchse
Die Repeater sind, je nach Gerätevariante, mit einem oder mit zwei elek-
trischen Ports mit RS 485-Pegel ausgestattet. Der Port ist als 9-polige D-
Sub-Buchse mit Schraubverriegelung (Innengewinde UNC 4-40) ausge-
führt.
Die Pinbelegung entspricht der PROFIBUS-Normbelegung. An Pin 6
steht ein kurzschlussfester 5 V Ausgang zur Versorgung von externen
Pull-Up/Pull-Down Widerständen zur Verfügung.
Die RS 485-Busleitungen RxD/TxD–N und RxD/TxD–P sind gegenüber
der 24 V Versorgungsspannung innerhalb der SELV-Grenzen galvanisch
getrennt (funktionelle Trennung).
Die RS 485-Schnittstelle ist galvanisch mit der Frontplatte/Funktionserde
verbunden.
Verwenden Sie als RS 485-Busleitung nur geschirmte und verdrillte Zwei-
draht-Leitungen.
Schließen Sie das RS 485-Bussegment über einen PROFIBUS-Busan-
schlussstecker an.
Installation OZD Profi 12M ...
Release 01 07/2017
frei
9
RxD/TxD – N
8
7
frei
6
+ 5 V Ausgang
5
Schirm
4
RTS
3
RxD/TxD - P
2
frei
1
frei
49
