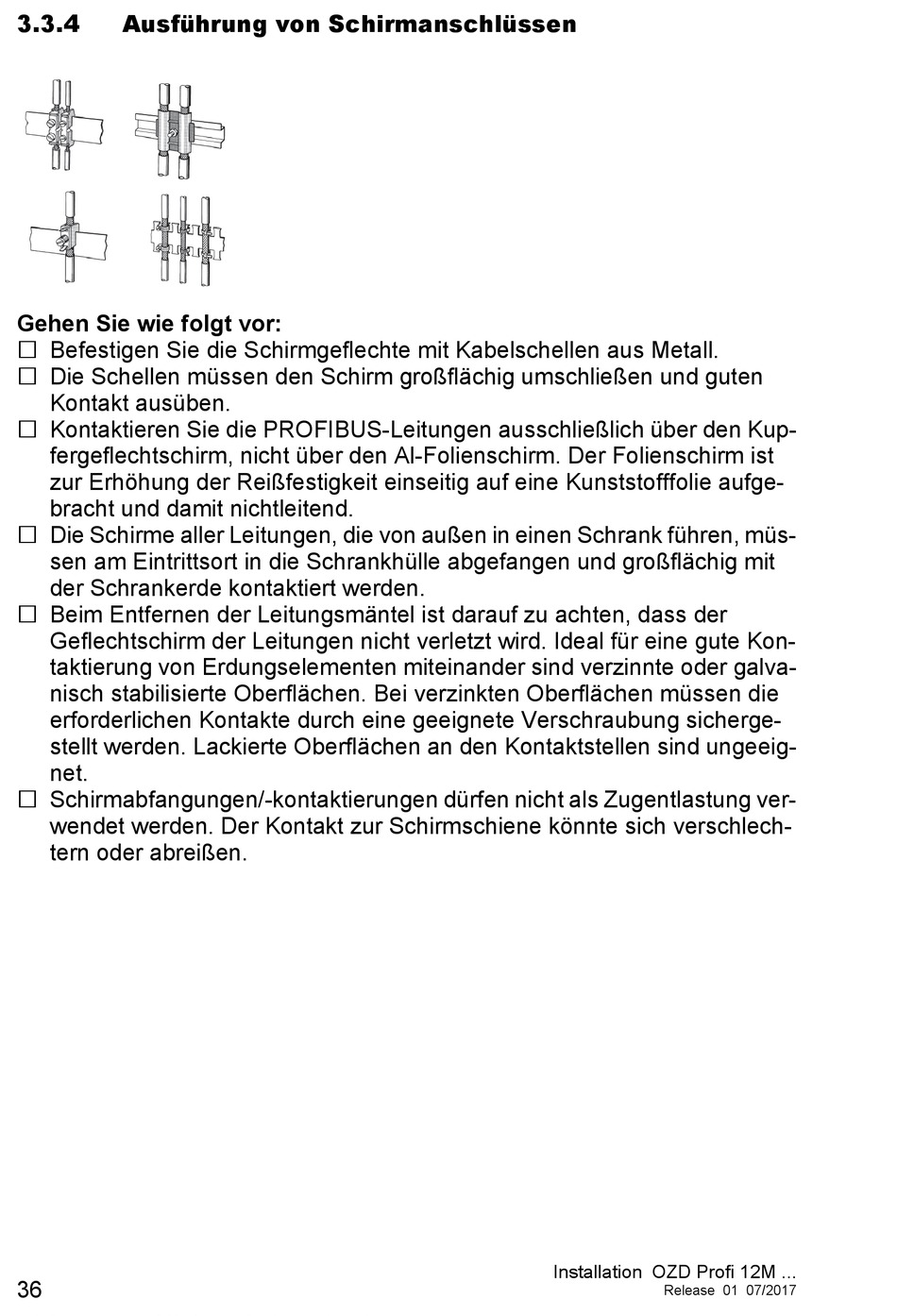

3.3.4 Ausführung von Schirmanschlüssen
Gehen Sie wie folgt vor:
 Befestigen Sie die Schirmgeflechte mit Kabelschellen aus Metall.
 Die Schellen müssen den Schirm großflächig umschließen und guten
Kontakt ausüben.
 Kontaktieren Sie die PROFIBUS-Leitungen ausschließlich über den Kup-
fergeflechtschirm, nicht über den Al-Folienschirm. Der Folienschirm ist
zur Erhöhung der Reißfestigkeit einseitig auf eine Kunststofffolie aufge-
bracht und damit nichtleitend.
 Die Schirme aller Leitungen, die von außen in einen Schrank führen, müs-
sen am Eintrittsort in die Schrankhülle abgefangen und großflächig mit
der Schrankerde kontaktiert werden.
 Beim Entfernen der Leitungsmäntel ist darauf zu achten, dass der
Geflechtschirm der Leitungen nicht verletzt wird. Ideal für eine gute Kon-
taktierung von Erdungselementen miteinander sind verzinnte oder galva-
nisch stabilisierte Oberflächen. Bei verzinkten Oberflächen müssen die
erforderlichen Kontakte durch eine geeignete Verschraubung sicherge-
stellt werden. Lackierte Oberflächen an den Kontaktstellen sind ungeeig-
net.
 Schirmabfangungen/-kontaktierungen dürfen nicht als Zugentlastung ver-
wendet werden. Der Kontakt zur Schirmschiene könnte sich verschlech-
tern oder abreißen.
