Beispiel 2: Falsche Anordnung

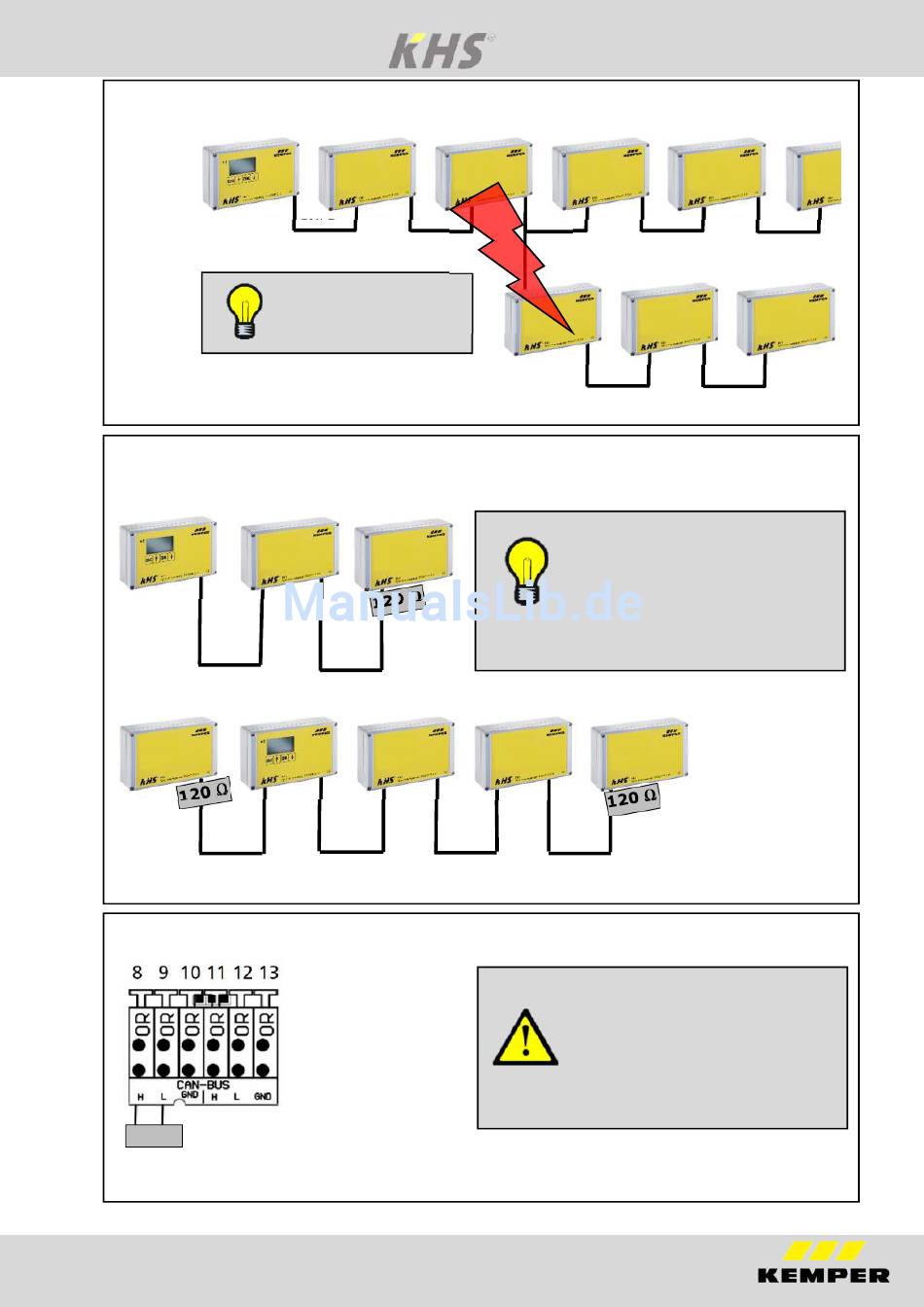

Abb. 5.2 Ansicht einer nicht erlaubten Anordnungsvariante KHS Mini Systemsteuerung
5.2
End-Widerstand
Variante 1
CAN-Bus
A
Variante 2
CAN-Bus
B
Abb. 5.3 Darstellung CAN-Busleitung mit Endwiderstand
5.3
Anschluss End-Widerstand
120 Ω
Abb. 5.4 Illustration Anschluss End-Widerstand
EBA KHS Mini Systemsteuerung
CAN-Bus
A
Hinweis:
Falsche Anordnung
CAN-Bus
A
6
Hinweis:
Der 120 Ω End-Wiederstand muss
ausschließlich im letzten Steue-
rungsbauteil (SLAVE) einer CAN-
Busleitung eingebaut sein.
Die
-MASTER-Systemsteuerung
benötigt keinen Endwiderstand.
Achtung:
Alle
KHS
Mini
Steuerungen
-SLAVE- werden mit einem 120 Ω
End-Widerstand ausgeliefert.
Bei nicht endständigen -SLAVE-
Steuerungen muss der Wider-
stand entfernt werden!
