Anschluss Khs Temperaturfühler Pt 1000 (Figur 628 0G); Anschluss Khs Freier Auslauf Mit Überlaufüberwachung (Figur 688 00) - Kemper KHS-Mini MASTER Einbau- Und Bedienungsanleitung

Anschluss KHS CONTROL-PLUS Kabelsteckverbindung

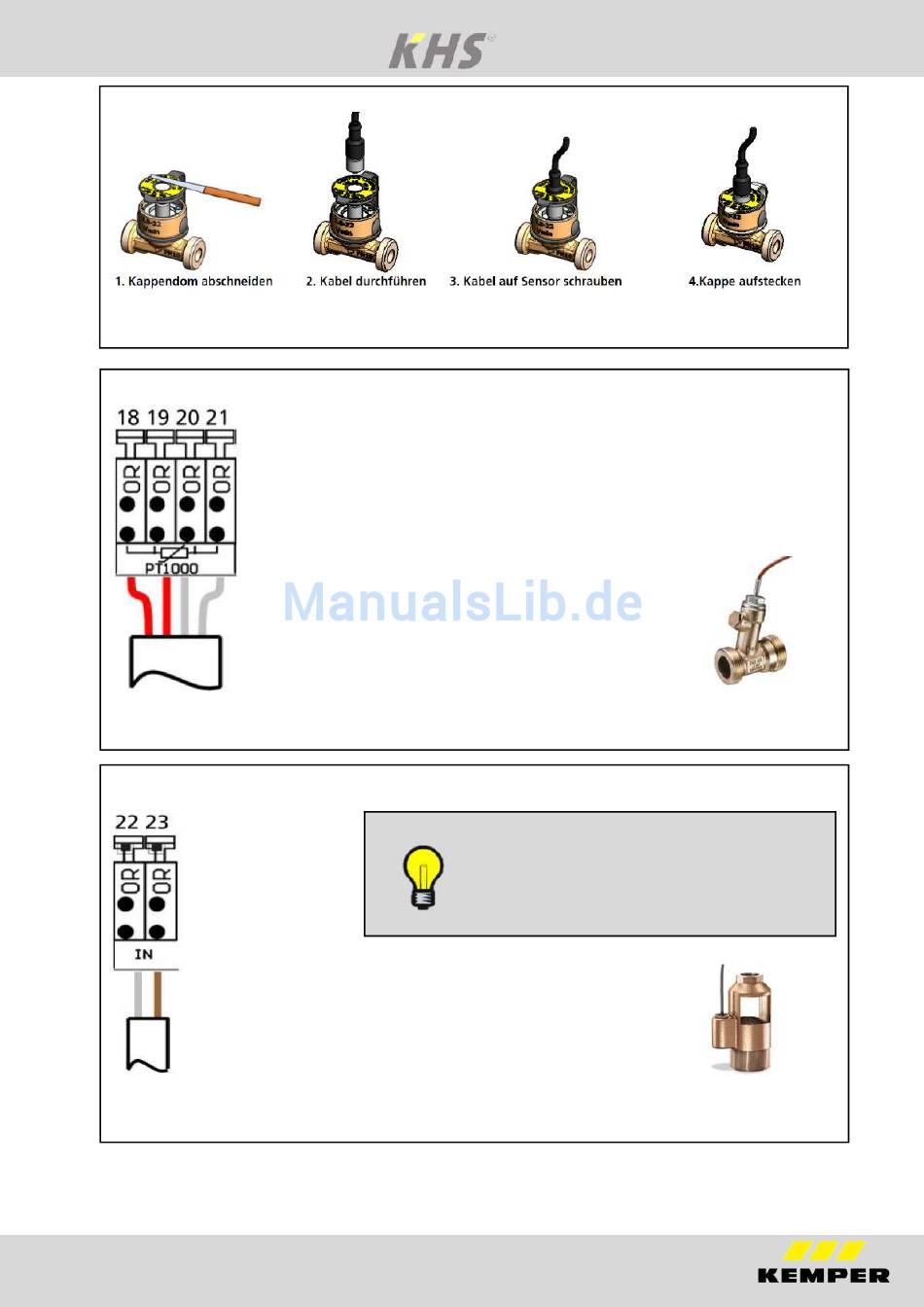

Abb. 6.12: Schematische Darstellung der Vorbereitung des Sensoroberteils zur
Herstellung der Kabelsteckverbindung des KHS CONTROL-PLUS
6.2.2.7 Anschluss KHS Temperaturfühler Pt 1000 (Figur 628 0G)
Abb. 6.13: Schematische Darstellung Anschluss KHS Temperaturfühler Pt 1000
6.2.2.8 Anschluss KHS Freier Auslauf mit Überlaufüberwachung (Figur 688 00)
Abb. 6.14: Schematische Darstellung Anschluss KHS Freier Auslauf mit Überlaufüber-
wachung
EBA KHS Mini Systemsteuerung
RD = rot = 18
RD = rot = 19
W = weiß = 20
W = weiß = 21
Hinweis:
Im Auslieferungszustand ist zwischen den
Klemmen 22 und
gesteckt. Diese muss vor Anschluss des KHS
Freier Auslauf entfernt werden.
W = weiß = 22
BN = braun = 23
13
23 eine Brückenlitze
