6. Montage
Warnhinweis:
Installation und Montage elektrischer Geräte dürfen nur durch zugelassene
Elektrofachkräfte erfolgen. Lebensgefahr durch elektrischen Schlag.
Sehr starke Magnetfelder können die Funktion beeinträchtigen. Interferenzen lassen sich unter
Beachtung folgender Installationsregeln vermeiden:
Die Steuerung und die Sensoren nicht in der Nähe induktiver Lasten (Motoren,
Transformatoren, Schütze usw.) montieren.
Einspeisung über einen getrennten Netzstromkreis (bei Bedarf mit Netzfilter).
Induktive Lasten müssen mit Schutzeinrichtungen zum Abbau von Überspannungen
ausgerüstet werden (Varistoren, RC-Filter).
Achtung:
Bei Einsatz der Steuerung zusammen mit anderen Geräten in einer Anlage
muss geprüft werden, ob hierdurch Störsignale emittiert werden.
6.1

Wandmontage

Die KHS Mini Systemsteuerung ist für die Wandmontage vorgesehen. Das Gehäuse besitzt 4
Stück ø 4mm Befestigungsbohrungen in einem Abstand b = 188mm und h = 88mm. Weitere
Maße sind in Kapitel 10 aufgezeigt. Zur Montage den Deckel öffnen und das Gerät an der Wand
festschrauben. Nach der Gehäusemontage ist die elektrische Installation vorzunehmen.

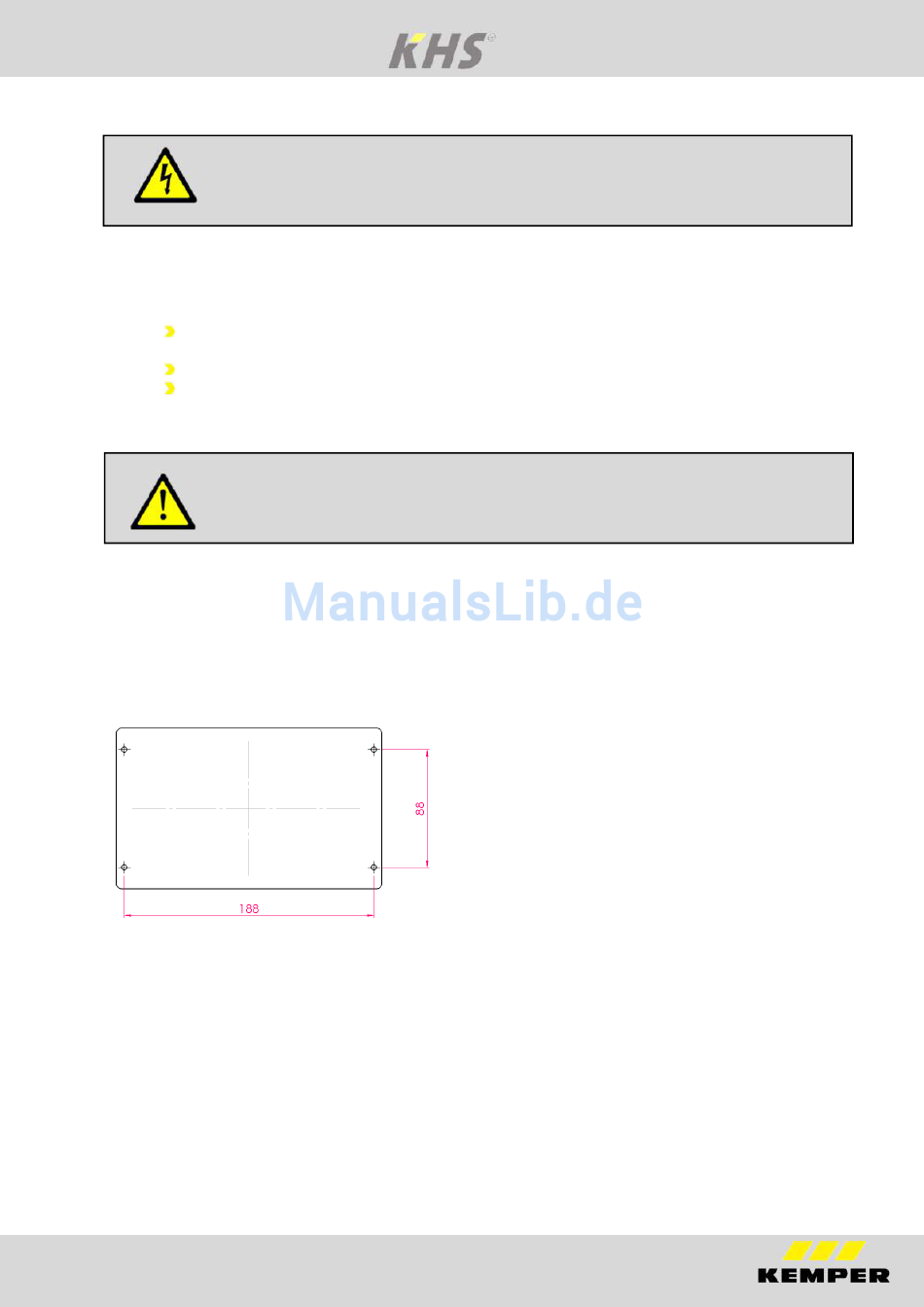

Abb. 6.1 Schematische Darstellung der Befestigungsbohrungen
EBA KHS Mini Systemsteuerung 7
