Elektrische Installation KHS Mini Systemsteuerung

Im folgenden Kapitel wird die elektrische Installation erläutert. Die elektrischen Anschlüsse
erfolgen über schraubenlose Klemmen.

6.2.1 Klemmenbeschreibung -MASTER- und -SLAVE-

[Klemmen 22 und 23 können auch für den Anschluss
des Wasserfühlers verwendet werden.]

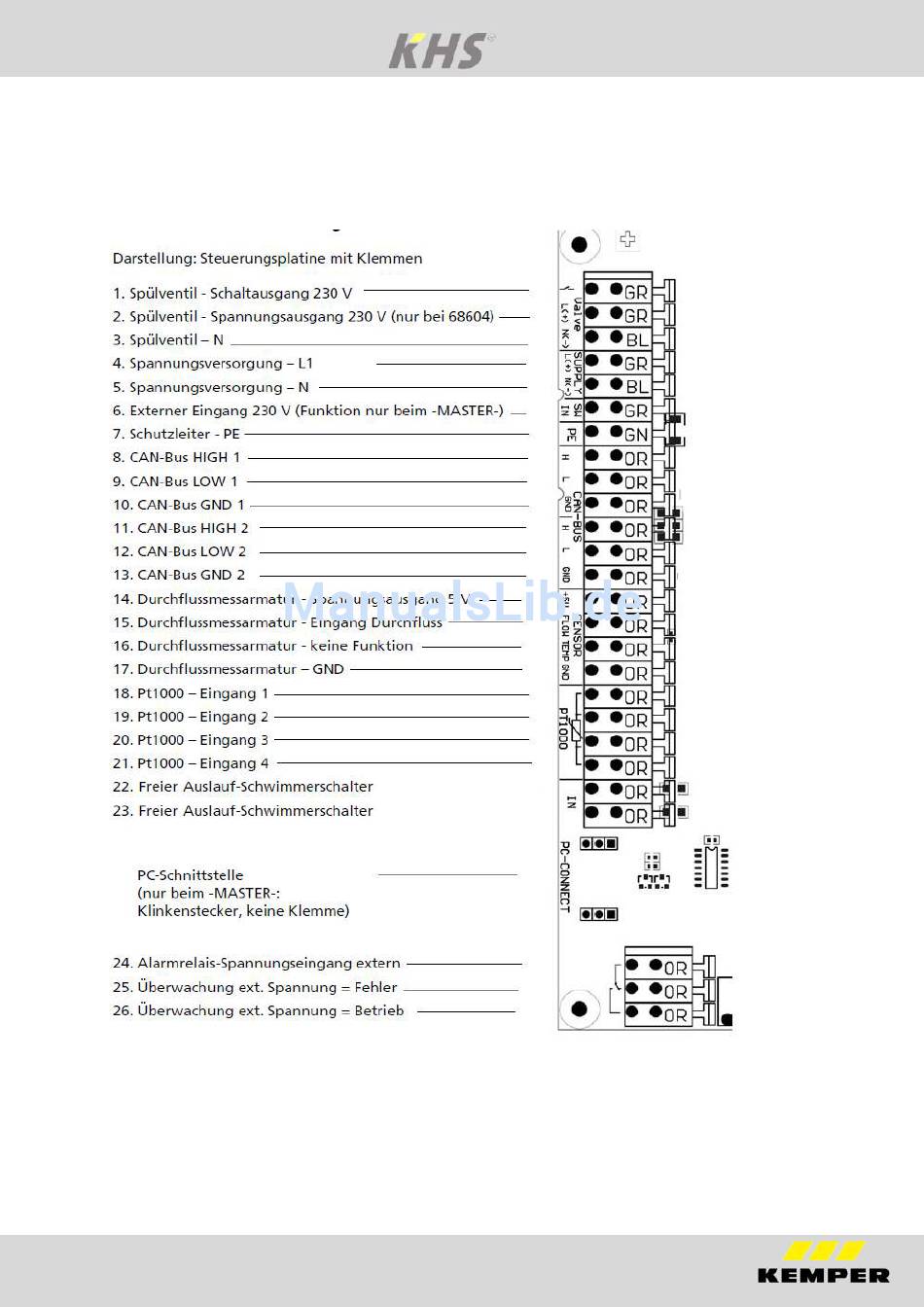

Abb. 6.2 Ausschnitt der –MASTER- und -SLAVE- Steuerungsplatine mit Klemmen
EBA KHS Mini Systemsteuerung
230V
(Adern tauschbar)
(Adern tauschbar)
