6.2.2 Detaillierte Darstellung der Klemmen für die Kabeleinführung
Hinweis:
Die folgenden Darstellungen gelten für die KHS Mini Systemsteuerung
MASTER- und für die KHS Mini Systemsteuerung -SLAVE-. Bitte beachten Sie
die vorangegangenen Warnhinweise.
6.2.2.1

Anschluss Spannungsversorgung 230V

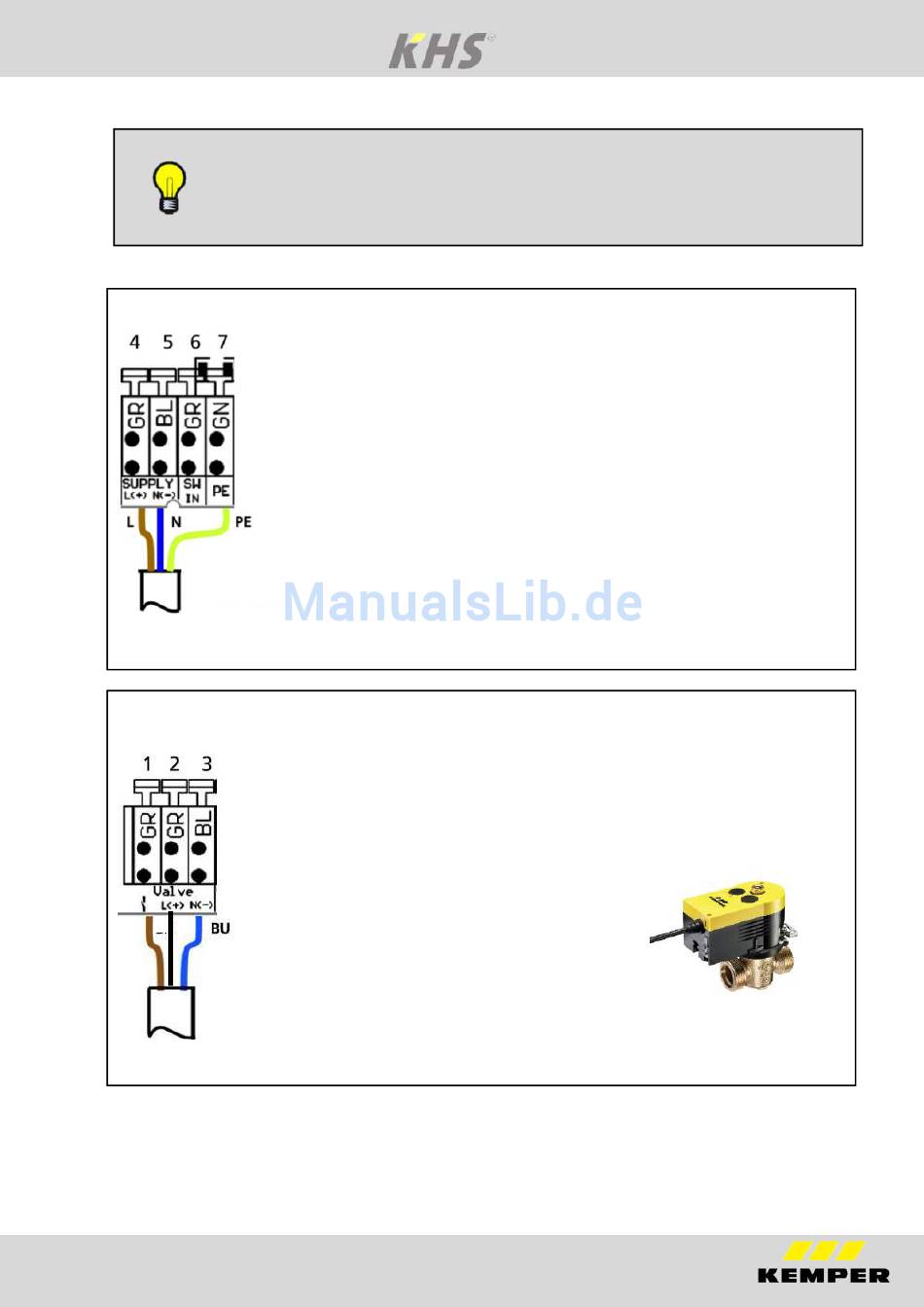

Abb. 6.3: Schematische Darstellung Anschluss Spannungsversorgung
6.2.2.2

Anschluss KHS VAV-Vollstromabsperrventil mit Stellantrieb

(Figur 686 04 / 696 04)
BN
BK
Abb. 6.4: Schematische Darstellung Anschluss KHS VAV-Vollstromabsperrventil
EBA KHS Mini Systemsteuerung
Spannungsversorgung: 230V +/- 15% AC 50/60Hz
Anschluss: Klemmen L, N, PE
Vorsicherung: max. 16A
BN = braun = L
BU = blau = N
GR = grün = PE
BN = braun = 1
BK = schwarz = 2
BU = blau = 3
