6.2.2 Gedetailleerde weergave van de klemmen voor de kabelinvoer

Aanwijzing:
De volgende weergaven gelden voor de KHS Mini-besturingsunit -MASTER- en
voor de
waarschuwingen in acht.
6.2.2.1

Aansluiting elektriciteit 230V

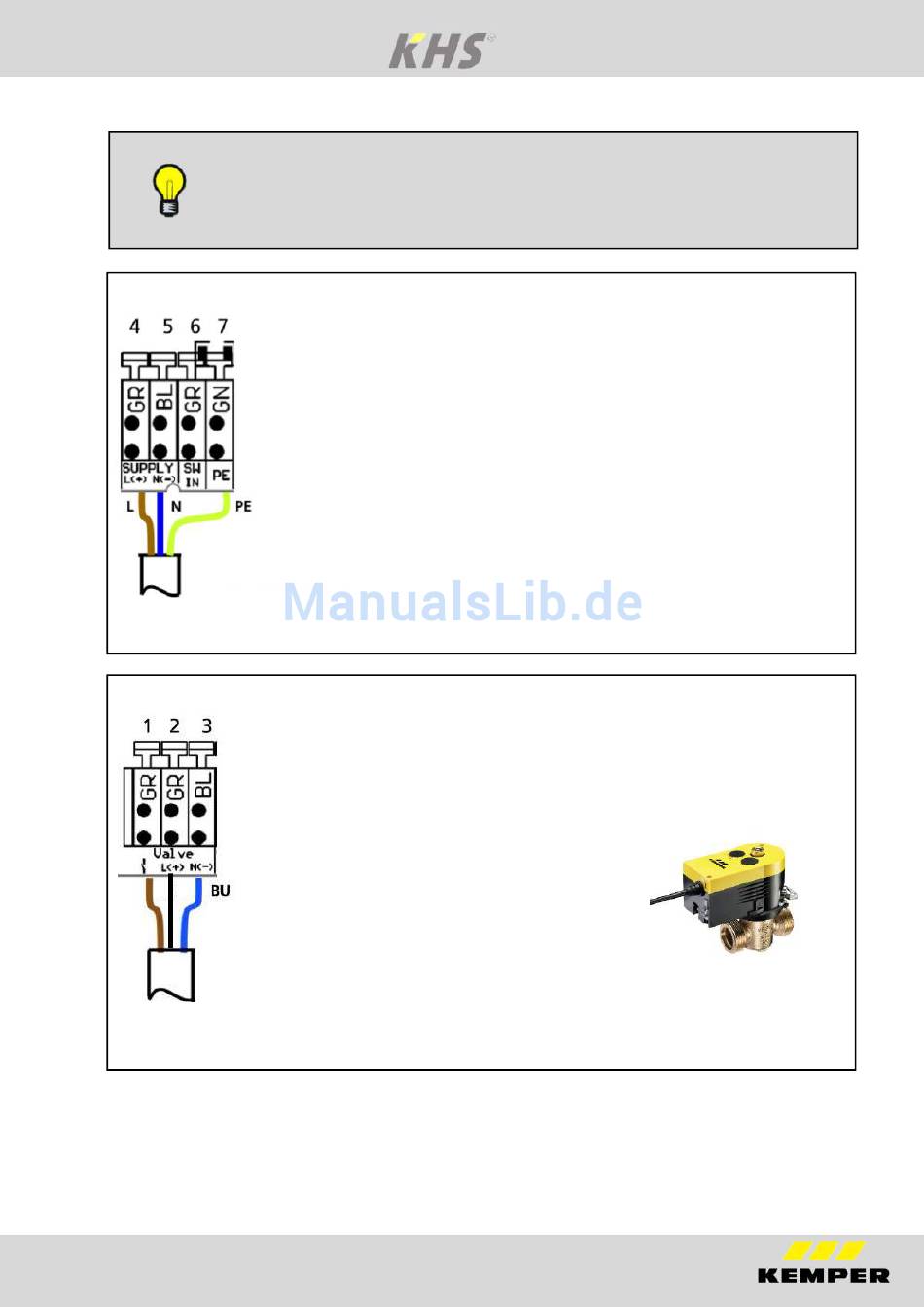

Afb. 6.3: Schematische weergave elektriciteitsaansluiting
6.2.2.2 Aansluiting KHS VAV-afsluiter met servomotor (figuur 686 04 / 696 04)
BN
BK
Afb. 6.4: Schematische weergave aansluiting KHS VAV-afsluiter
IBH KHS Mini-besturingssysteem
KHS Mini-besturingsunit
Voeding: 230V +/- 15% AC 50/60Hz
Aansluiting: klemmen L, N, PE
Zekering: max. 16A
BN = bruin = L
BU = blauw = N
GR = groen = PE
BN = bruin = 1
BK = zwart = 2
BU = blauw = 3
9
-SLAVE-. Neem de voorafgaande
