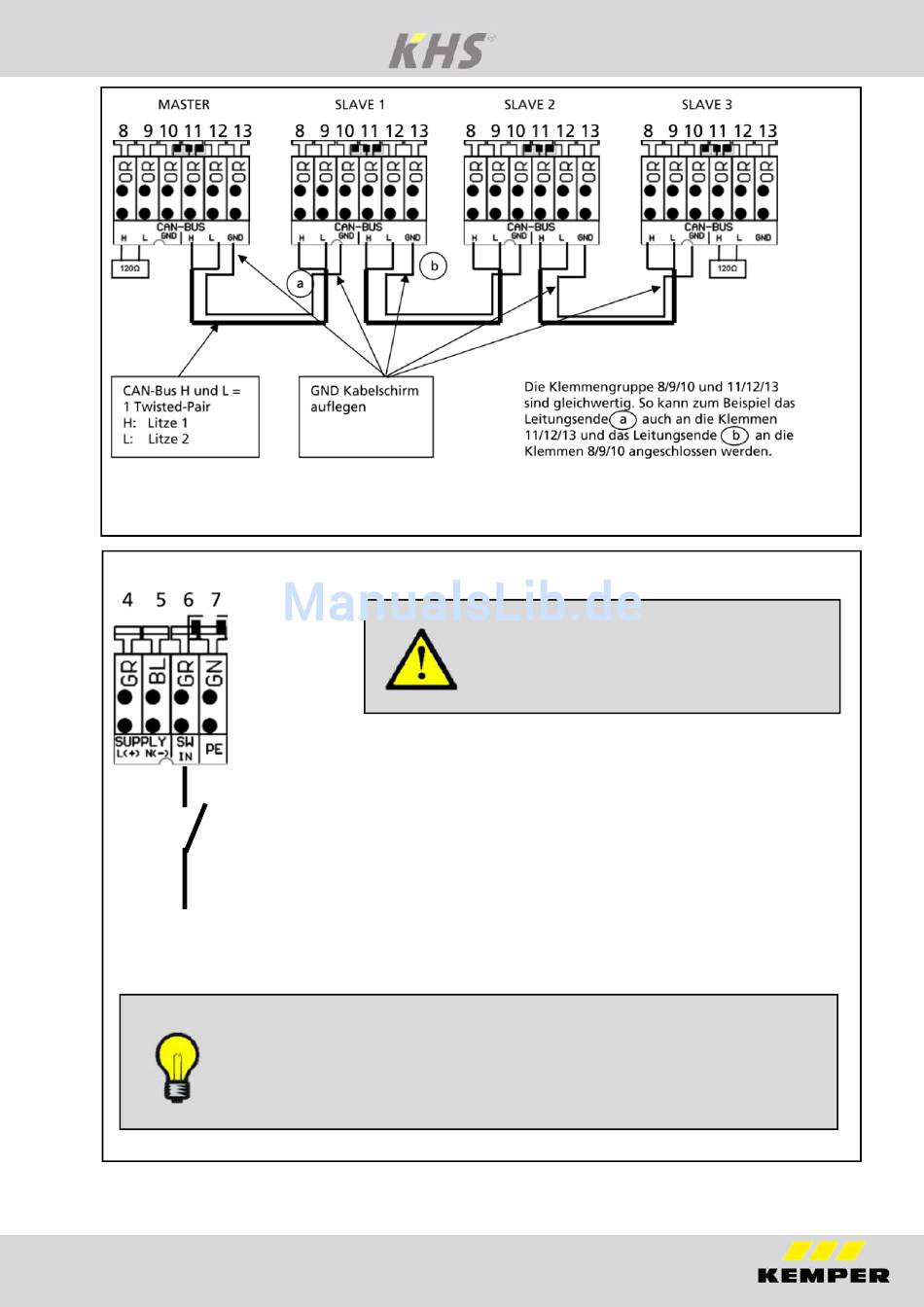

Abb. 6.7: Exemplarische Darstellung einer CAN-Bus-Installation von einem -MASTER- und
drei -SLAVE-Steuerungen
6.2.2.5

Anschluss externer Schalter

Schalter
230V
L (Spannung extern)
Abb. 6.8: Schematische Darstellung Anschluss externe Spannungsversorgung
Hinweis:
Über die Ansteuerung der Klemme 6 haben Sie die Möglichkeit, dass
Programm der KHS Mini-Systemsteurung mit externen Schaltprozessen über
einen 230V-Eingang umzuschalten. Die Programmschaltung des externen
Anschlusses wird in Kapitel 8 detailiert erörtert.
EBA KHS Mini Systemsteuerung
Achtung:
Der externe Anschluss kann nur bei der KHS
Mini Systemsteuerung -Master- verwendet
werden.
Spannungsversorgung: max. 230V +/- 15% AC 50/60Hz
Vorsicherung: max. 16A
BK = schwarz = L
