De volgende stappen worden in navolging van het modelproject uit afbeelding 8.1 (pagina 16)
uiteengezet. Het overzicht van de inbedrijfstelling van het systeem is in afbeelding 8.26
weergegeven.

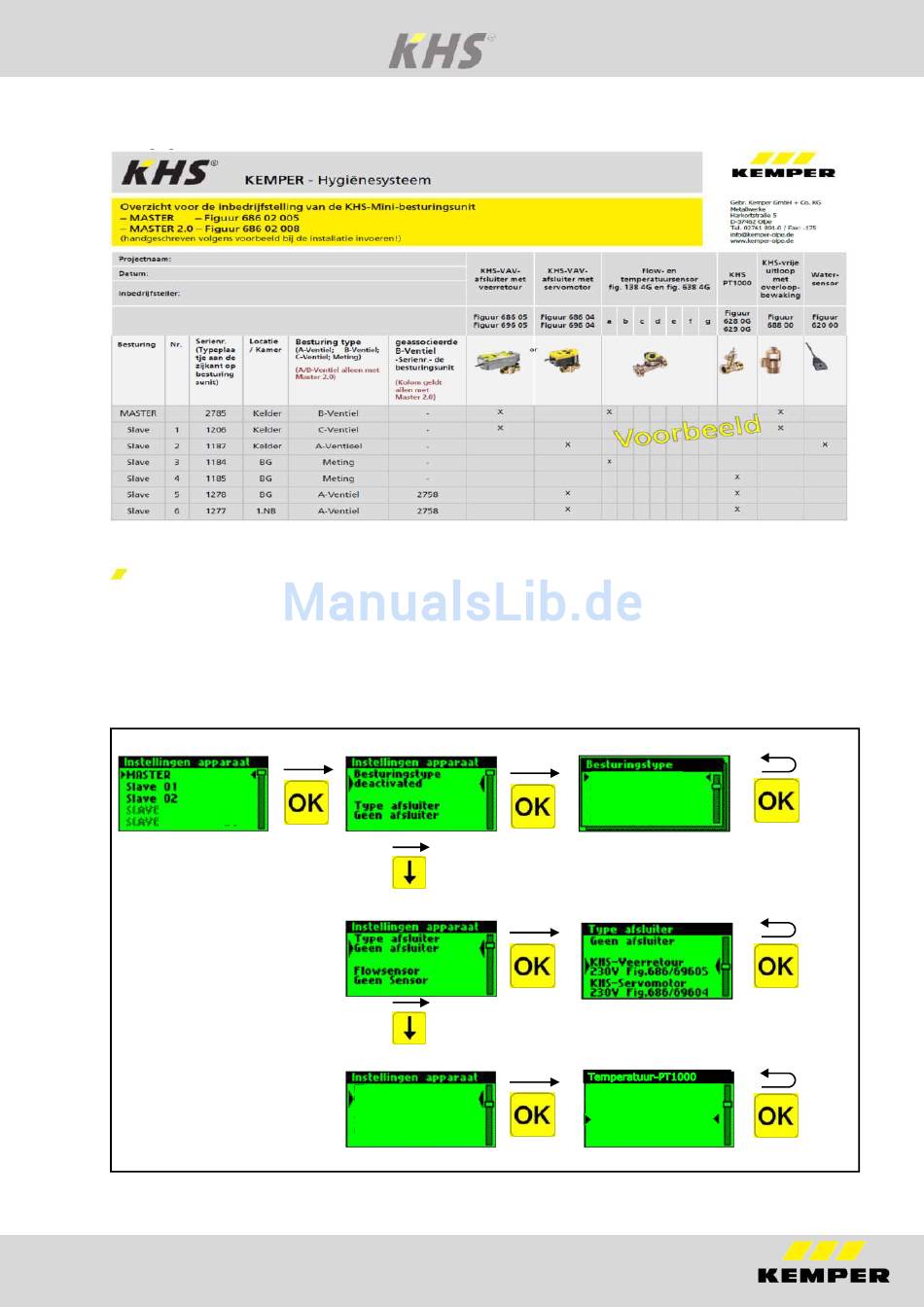

Afb. 8.26 Overzicht van de inbedrijfstelling van het systeem in het modelproject
Instellen Master (C-afsluiter)
De KHS Mini-besturingsunit -MASTER- moet in dit modelproject een C-afsluiter in de vorm van
een VAV-volledige doorstroomafsluiter met servomotor met veerretour aansturen. Verder moet
er een KHS temperatuursensor Pt 1000 gebruikt worden. Verdere instellingen voor deze
bedrijfsmodus worden in hoofdstuk 8.1.4.4 toegelicht. In afbeelding 8.27 wordt het instellen
van een C-afsluiter getoond.
Selectie besturingsunit
Afb. 8.27 Instellen C-afsluiter
IBH KHS Mini-besturingssysteem
Besturingstype
Afsluiter
Sensor kiezen
Temperatuur-PT1000
Geen Sensor
Alarmrelais toont:
Systeemfouten
26
deactivated
C-afsluiter
beveiliging
Geen Sensor
Fig. 628 / 629
Fig. 1384G/6384G
