Die folgenden Schritte der Parametrierung werden in Anlehnung an das Musterprojekt aus
Abbildung 8.1 (Seite 16) erörtert. Für die Übersicht der Systeminbetriebnahme ist die Abbildung
8.26 aufgeführt.

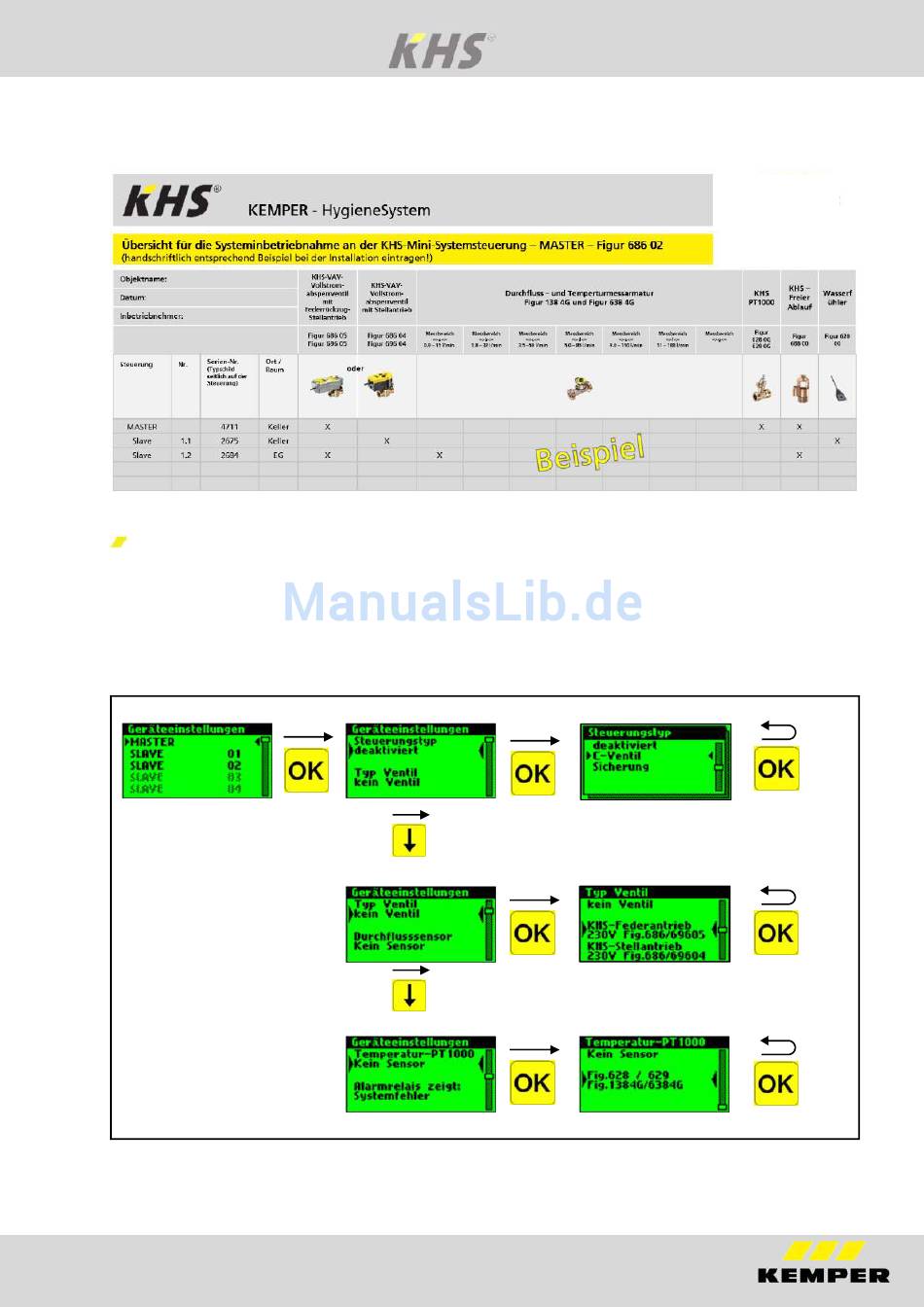

Abb. 8.26 Übersicht für die Systeminbetriebnahme des Musterprojekt
Parametrierung Master (C-Ventil)
Die KHS Mini Systemsteuerung -MASTER- soll im gegebenen Musterprojekt ein C-Ventil in Form
eines VAV-Vollstromabsperrventil mit Federrückzug-Stellantrieb ansteuern. Des Weiteren soll
ein KHS Temperaturfühler Pt 1000 ausgewertet werden. Weitere Einstellungen für diese
Betriebsart werden in Kapitel 8.1.4.4 erläutert. In Abbildung 8.27 ist die Parametrierung eines
C-Ventils aufgezeigt.
Geräteauswahl
Abb. 8.27 Parametrierung C-Ventil
EBA KHS Mini Systemsteuerung
Steuerungstyp
Ventil
Sensor wählen
26
18-316 l/min
