6.2.2.6 Anschluss KHS CONTROL-Plus Durchflussmessarmatur
(Figur 638 4G / 138 4G)
Anschluss KHS CONTROL-PLUS Durchflusssensor
14 15 17

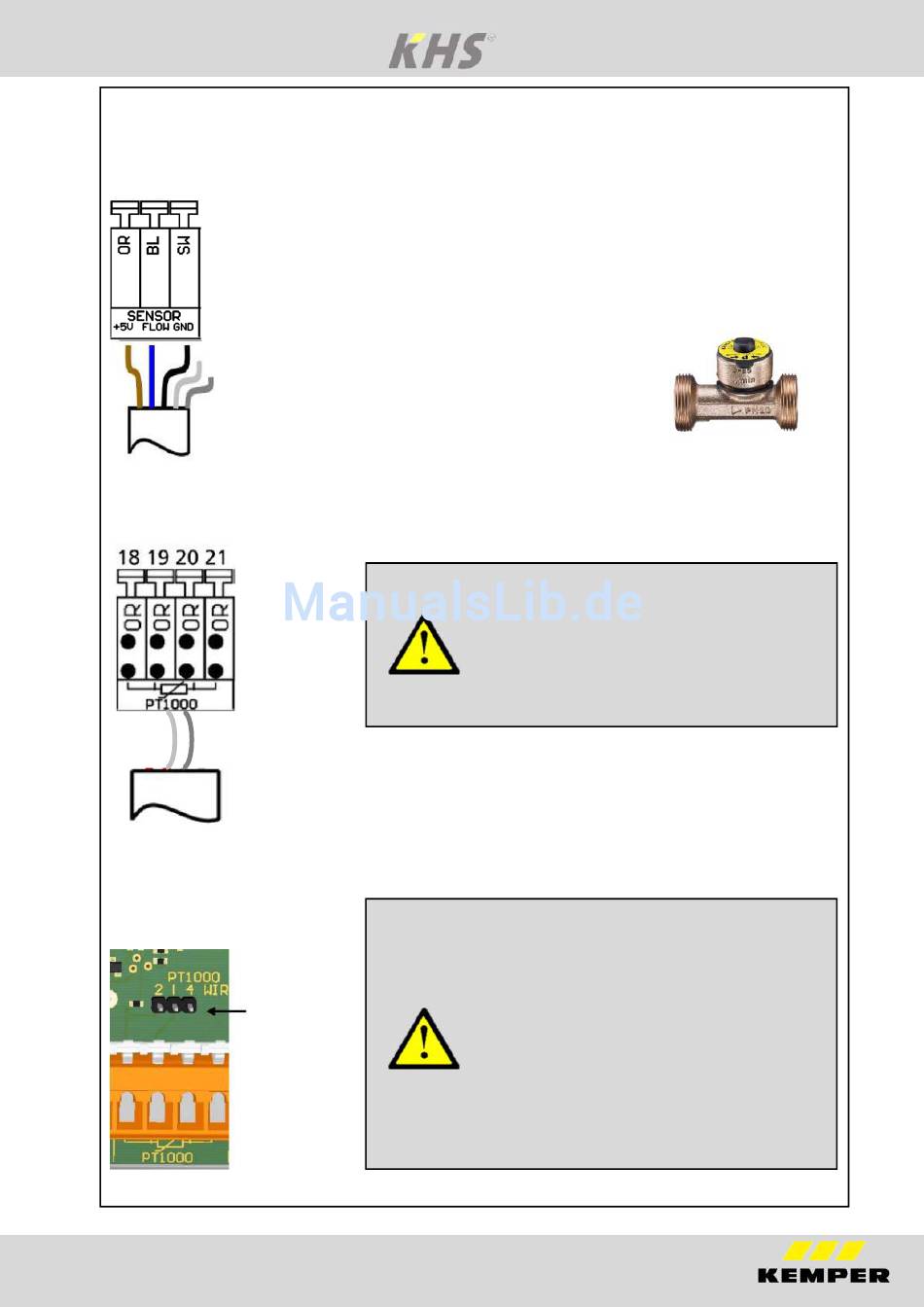

Abb. 6.9: Schematische Darstellung Anschluss Durchflusssensor KHS CONTROL-Plus
Anschluss KHS CONTROL-PLUS Temperaturmessarmatur
Abb. 6.10: Schematische Darstellung Anschluss Volumenstromsensor KHS CONTROL-Plus
Hinweis
Abb. 6.11: Schematische Darstellung Anschluss Temperatursensor KHS CONTROL-PLUS
EBA KHS Mini Systemsteuerung
BN = +5V DC = 14
BU = Flow = 15
BK = GND = 17
Achtung:
Die KHS CONTROL-PLUS verfügt über einen
internen Pt 1000, eine Temperaturmessung
ist somit möglich. Wird keine Temperatur-
messung benötigt, oder ein Pt 1000 ange-
schlossen, sind die Litzen gegen Berührung
mit der Platine zu isolieren und zu schützen.
GY = grau (grün/gelb) = 19
W = weiß = 20
Achtung:
Damit die Temperaturmessung über das KHS
CONTROL-PLUS erfolgt, muss der Jumper auf
der Platine von
umgesteckt werden, siehe Bild 6.11.
Wichtige Anmerkung:
Bei dieser Messung wird die Temperatur-
messung durch
verfälscht. Bei
0,34mm² Querschnitt, kann die Messwert-
verfälschung bei ca. + 0,5°C liegen.
12
4-Leiter auf 2-Leiter
den Leitungswiderstand
10m Leitungslänge mit
