5. CAN-Bus-Systemübersicht
Die Grundausführung zur Durchführung von Spülmaßnahmen beinhaltet als kleinste Lösung die
KHS MASTER-Steuerung mit einem Spülventil. Diese -MASTER-Systemteuerung dient der
Ansteuerung des Spülventils und zur Signalauswertung.
Je CAN-Bus-Anschluss können maximal 31 -SLAVE-Steuerungen pro CAN-BUS-Anschluss des
-MASTER- gesteuert werden. Mittels zwei integrierten CAN-Bus-Anschlüssen kann die -MASTER-
Systemsteuerung bis zu 62 -SLAVE-Steuerungen und eine direkt angebundene KHS Wasser-
wechselgruppe ansteuern.
Somit können bis zu 63 KHS Wasserwechselgruppen angeschlossen und betrieben werden.
Die aufsummierte Gesamtlänge eines CAN-BUS-Anschlusses darf maximal 1.000m betragen
(Gesamtlänge somit 2.000m).
5.1

Anordnungsvarianten

Hinweis:
Die Steuerungen müssen in Reihe geschaltet sein, wie in Beispiel 1 zu sehen.
Hierbei kann die –Master- Systemsteuerung innerhalb der Reihe (Variante 2)
oder als Endteilnehmer (Variante 1) angeschlossen sein. Abzweigungen oder
Sternschaltung, wie in Beispiel 2 zu sehen, sind nicht möglich. Darüber hinaus
werden kurze Leitungswege empfohlen.

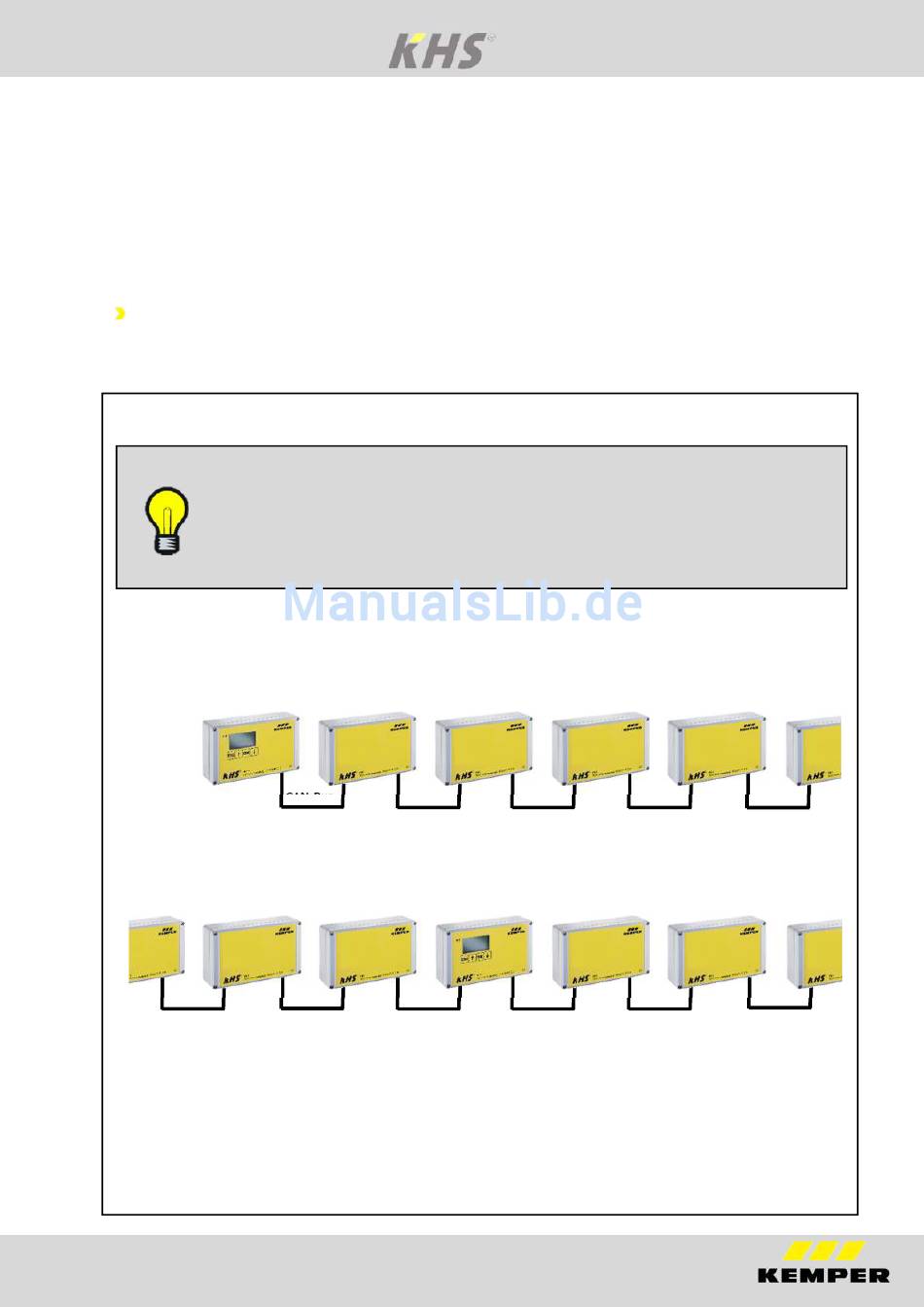

Beispiel 1: Anordnungsvarianten KHS Mini Systemsteuerung -MASTER- Systemsteuerung
Variante 1
Variante 2
Abb. 5.1 Darstellung Anordnungsvarianten KHS Mini Systemsteuerung -MASTER- Systemsteuerung
EBA KHS Mini Systemsteuerung
CAN-Bus
A
CAN-Bus
B
5
CAN-Bus
A
