Beispiel 2: Falsche Anordnung
Hinweis:
Falsche Anordnung

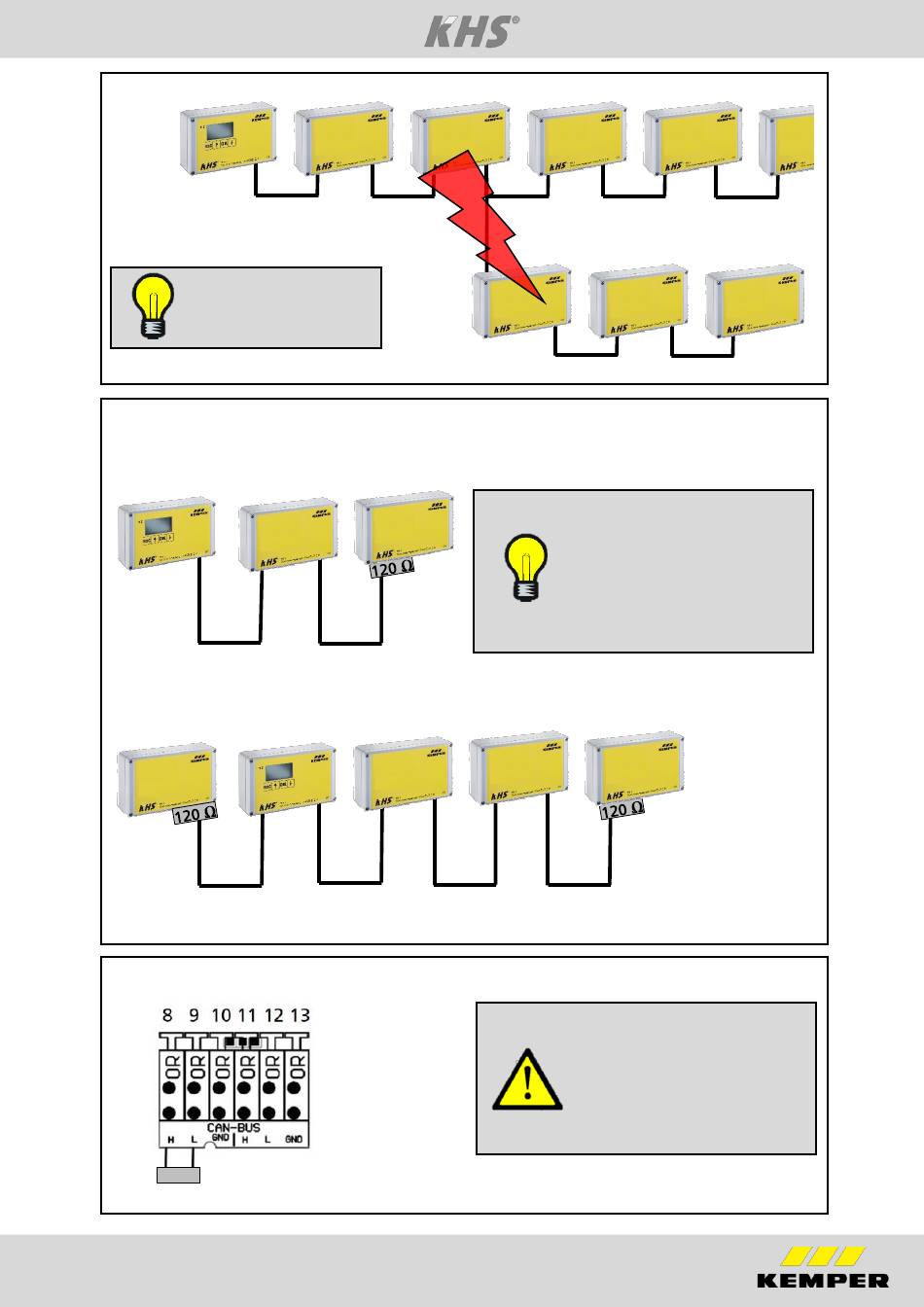

Abb. 5.2 Ansicht einer nicht erlaubten Anordnungsvariante KHS-Mini Systemsteuerung -Master 2.0-
5.2

End-Widerstand

Variante 1
CAN-Bus
A
Variante 2
CAN-Bus
B
Abb. 5.3 Darstellung CAN-Busleitung mit Endwiderstand
5.3

Anschluss End-Widerstand

120 Ω
Abb. 5.4 Illustration Anschluss End-Widerstand
EBA KHS-Mini Systemsteuerung
CAN-Bus
A
CAN-Bus
A
Hinweis:
Der 120 Ω End-Wiederstand
muss ausschließlich im letzten
Steuerungsbauteil
einer CAN-Busleitung einge-
baut sein.
Steuerung
End-Widerstand.
Achtung:
Alle KHS-Mini Steuerungen -
SLAVE- werden mit einem 120 Ω
End-Widerstand ausgeliefert.
Bei nicht endständigen -SLAVE-
Steuerungen muss der Wider-
stand entfernt werden!
6
(-SLAVE-)
Die -MASTER-
benötigt keinen
