Voorbereiding KHS CONTROL-PLUS voor de kabelaansluiting
1. Zwarte dopje afsnijden

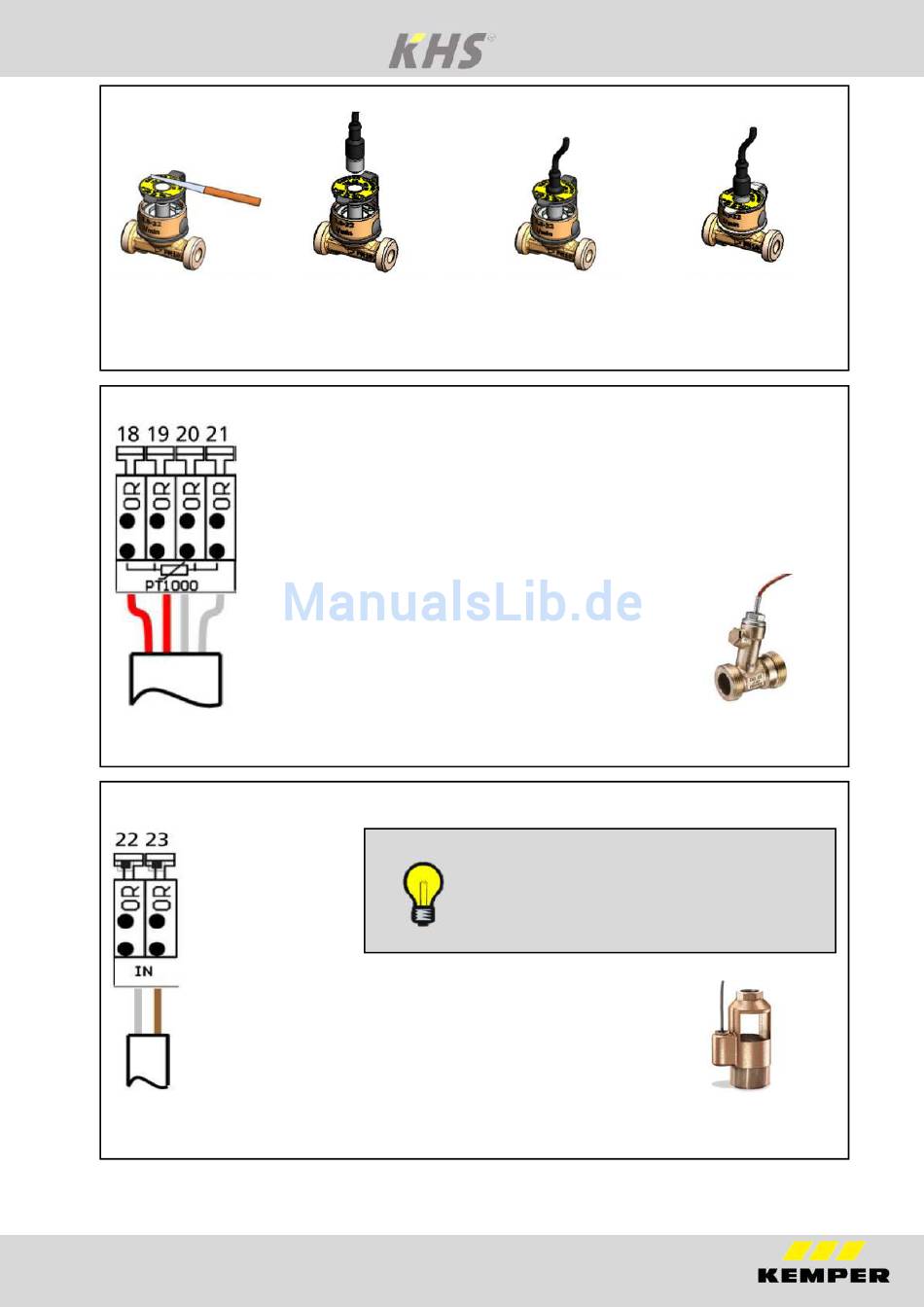

Afb. 6.12: Schematische weergave van de voorbereiding van het bovendeel van de sensor
voor de kabelaansluiting van de KHS CONTROL-PLUS
6.2.2.7

Aansluiting KHS temperatuursensor Pt 1000 (figuur 628 0G)

Afb. 6.13: Schematische weergave aansluiting KHS temperatuursensor Pt 1000
6.2.2.8

Aansluiting KHS vrije uitloop met overloopbewaking (figuur 688 00)

Afb. 6.14: Schematische weergave aansluiting KHS vrije uitloop met overloopbewaking
IBH KHS Mini-besturingssysteem
2. Kabel door gat steken
RD = rood = 18
RD = rood = 19
W = wit = 20
W = wit = 21
Aanwijzing:
Bij de levering zit tussen klemmen 22 en 23
een overbruggingsdraad. Deze moet voor de
aansluiting van een vrije uitloop verwijderd
worden.
W = wit = 22
BN = bruin = 23
13
3. Kabel op meter schroeven 4. Kap vastmaken
