Anschluss KHS-CONTROL-PLUS Kabelsteckverbindung

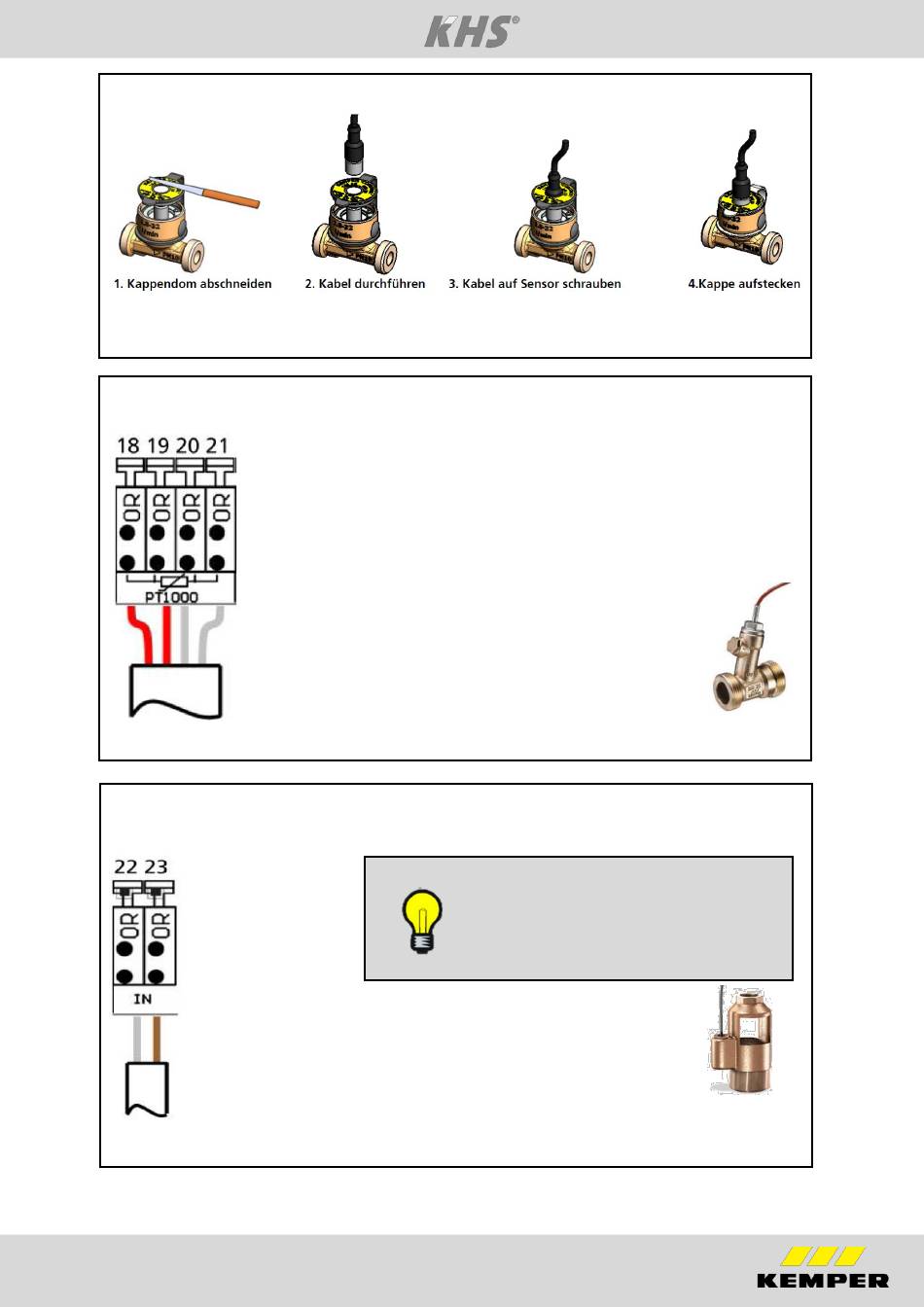

Abb. 6.12: Schematische Darstellung der Vorbereitung des Sensoroberteils zur Herstellung
der Kabelsteckverbindung des KHS-CONTROL-PLUS
6.2.2.7 Anschluss KHS-Temperaturfühler Pt 1000 (Figur 628 0G)
Abb. 6.13: Schematische Darstellung Anschluss KHS-Temperaturmessarmatur Pt1000
6.2.2.8 Anschluss KHS-Freier Auslauf mit Überlaufüberwachung (Figur 688 00)
Abb. 6.14: Schematische Darstellung Anschluss KHS-Freier Auslauf mit Überlaufüberwachung
EBA KHS-Mini Systemsteuerung
RD = rot = 18
RD = rot = 19
W =weiß = 20
W = weiß = 21
Hinweis:
Im Auslieferungszustand ist zwischen den
Klemmen 22 und 23 eine Brückenlitze
gesteckt. Diese muss vor Anschluss des
KHS-Freier Auslauf entfernt werden.
W = weiß = 22
BN = braun = 23
