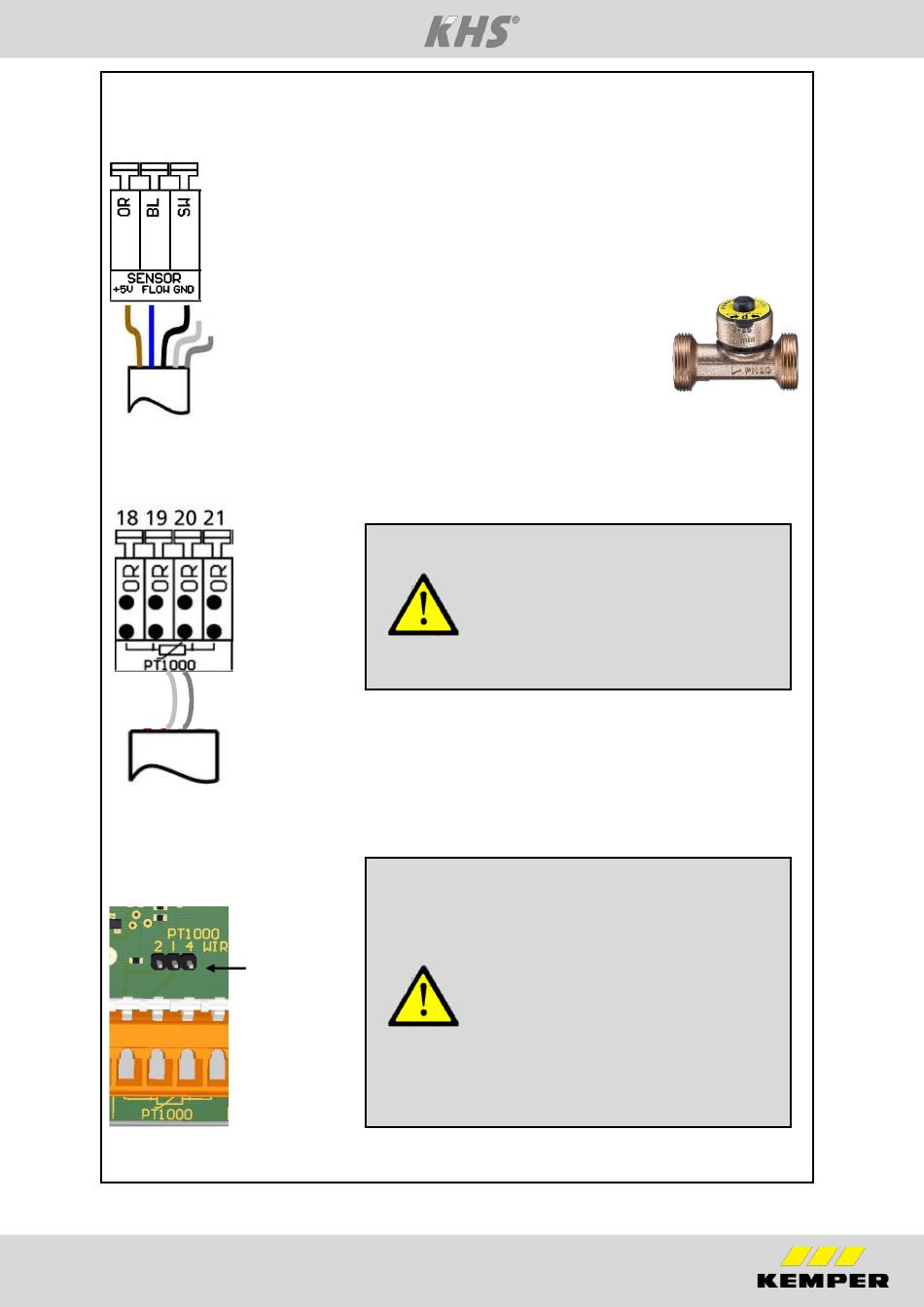

6.2.2.6 Anschluss KHS-CONTROL-PLUS Durchflussmessarmatur (Figur 638 4G / 138 4G)
Anschluss KHS-CONTROL-PLUS Durchflusssensor
14 15 17
Abb. 6.9: Schematische Darstellung Anschluss Durchflusssensor KHS-CONTROL-PLUS
Anschluss KHS-CONTROL-PLUS Temperatursensor
Abb. 6.10: Schematische Darstellung Anschluss Volumenstromsensor KHS-CONRTOL-PLUS
Hinweis
Abb. 6.11: Schematische Darstellung Anschluss Temperatursensor KHS-CONTROL-PLUS
EBA KHS-Mini Systemsteuerung
BR = +5V DC = 14
BU = Flow = 15
BK = GND = 17
Achtung:
Die
KHS-CONTROL-PLUS
einen internen Pt 1000, eine zusätzliche
Temperaturmessung ist somit möglich.
Wird keine Temperaturmessung benötigt,
sind die Litzen gegen Berührung mit der
Platine zu isolieren und zu schützen.
GY = grau (grün/gelb) = 19
W = weiß = 20
Achtung:
Damit die Temperaturmessung über das
KHS-CONTROL-PLUS
erfolgt, muss der
Jumper auf der Platine von 4-Leiter auf 2-
Leiter umgesteckt werden, siehe Bild 6.11.
Wichtige Anmerkung:
Bei dieser Messung wird die Temperatur-
messung durch den Leitungs-widerstand
verfälscht. Bei 10m Leitungs-länge mit
0,34mm² Querschnitt, kann die Messwert-
verfälschung bei ca. + 0,5°C liegen.
12
verfügt
über
