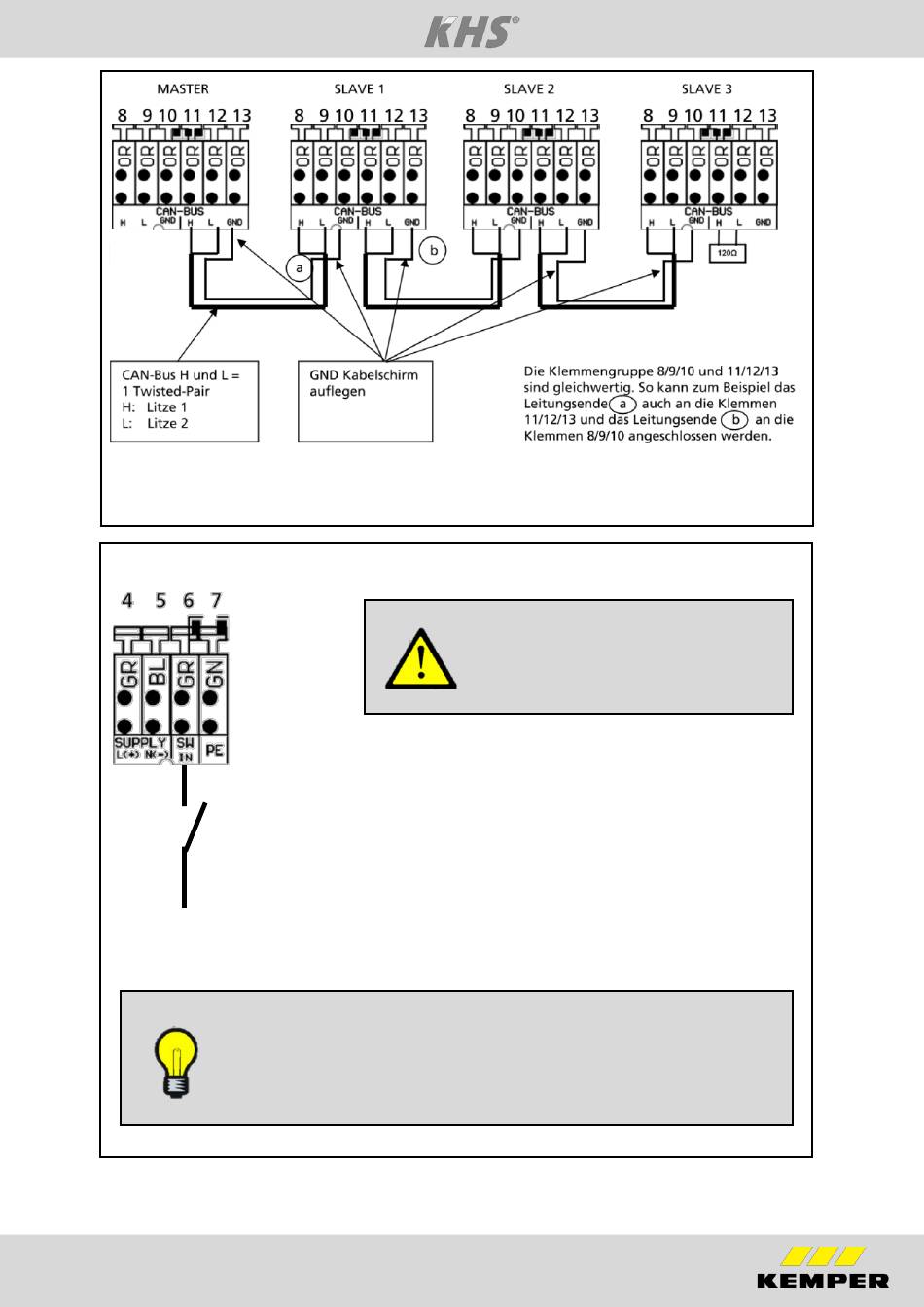

Abb. 6.7: Exemplarische Darstellung einer CAN-Bus-Installation von einem -MASTER 2.0- und
drei -SLAVE-Steuerungen
6.2.2.5 Anschluss externer Schalter
Schalter
230V
L (Spannung extern)
Abb. 6.8: Schematische Darstellung Anschluss externer Schalter
Hinweis:
Über die Ansteuerung der Klemme 6 haben Sie die Möglichkeit, dass
Programm der KHS-Mini Systemsteurung mit externen Schaltprozessen über
einen 230V-Eingang umzuschalten. Die Programmschaltung des externen
Anschlusses wird in Kapitel 8 detailiert erörtert.
EBA KHS-Mini Systemsteuerung
Achtung:
Der externe Anschluss kann nur bei der
KHS-Mini Systemsteuerung -MASTER 2.0-
verwendet werden.
Spannungsversorgung: max. 230V +/- 15% AC 50/60Hz
Vorsicherung: max. 16A
BK = schwarz = L
11
