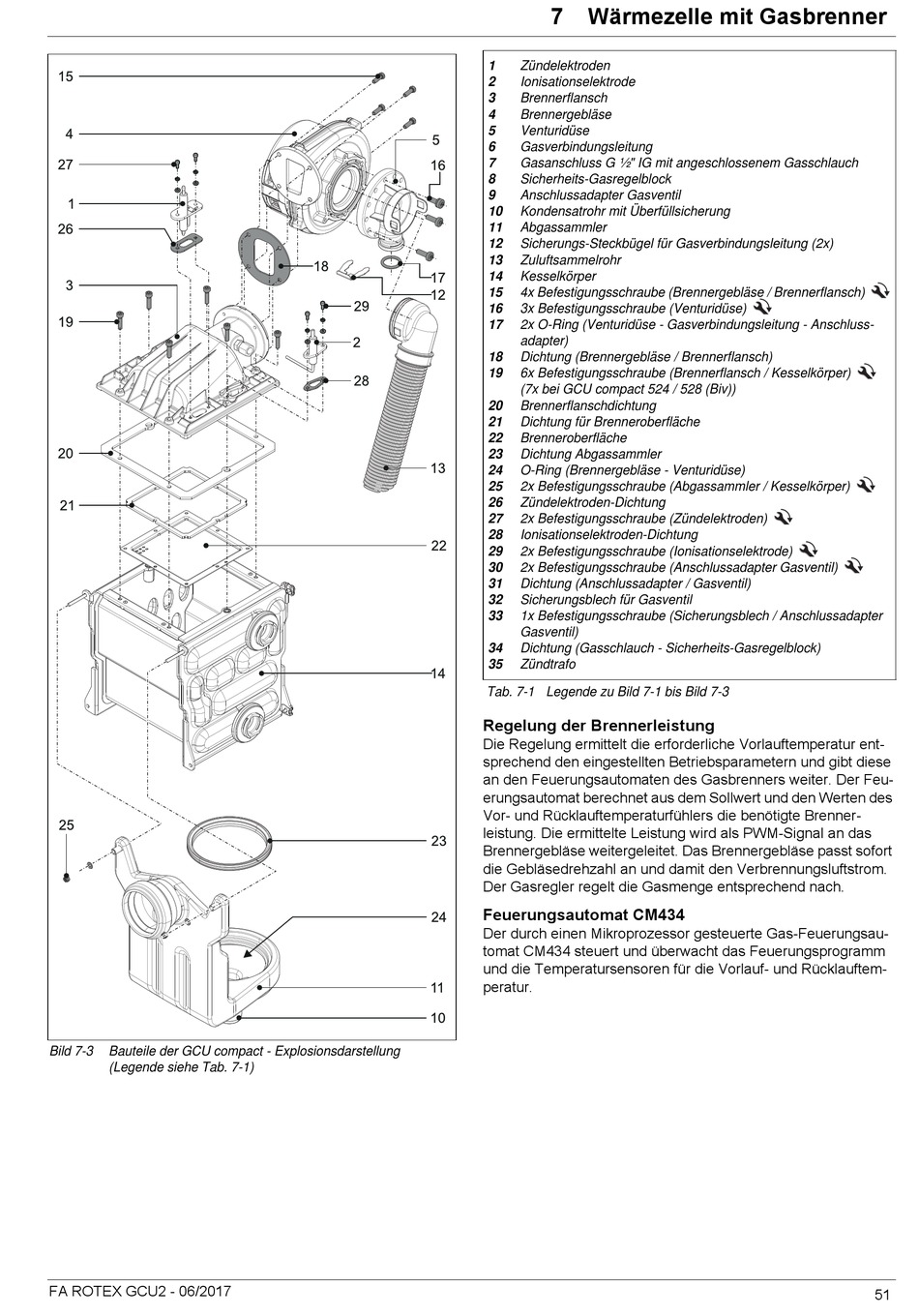

Bild 7-3 Bauteile der GCU compact - Explosionsdarstellung
(Legende siehe Tab. 7-1)
FA ROTEX GCU2 - 06/2017
7 x
1 Zündelektroden
2 Ionisationselektrode
3 Brennerflansch
4 Brennergebläse
5 Venturidüse
6 Gasverbindungsleitung
7 Gasanschluss G ½" IG mit angeschlossenem Gasschlauch
8 Sicherheits-Gasregelblock
9 Anschlussadapter Gasventil
10 Kondensatrohr mit Überfüllsicherung
11 Abgassammler
12 Sicherungs-Steckbügel für Gasverbindungsleitung (2x)
13 Zuluftsammelrohr
14 Kesselkörper
15 4x Befestigungsschraube (Brennergebläse / Brennerflansch)
16 3x Befestigungsschraube (Venturidüse)
17 2x O-Ring (Venturidüse - Gasverbindungsleitung - Anschluss-
adapter)
18 Dichtung (Brennergebläse / Brennerflansch)
19 6x Befestigungsschraube (Brennerflansch / Kesselkörper)
(7x bei GCU compact 524 / 528 (Biv))
20 Brennerflanschdichtung
21 Dichtung für Brenneroberfläche
22 Brenneroberfläche
23 Dichtung Abgassammler
24 O-Ring (Brennergebläse - Venturidüse)
25 2x Befestigungsschraube (Abgassammler / Kesselkörper)
26 Zündelektroden-Dichtung
27 2x Befestigungsschraube (Zündelektroden)
28 Ionisationselektroden-Dichtung
29 2x Befestigungsschraube (Ionisationselektrode)
30 2x Befestigungsschraube (Anschlussadapter Gasventil)
31 Dichtung (Anschlussadapter / Gasventil)
32 Sicherungsblech für Gasventil
33 1x Befestigungsschraube (Sicherungsblech / Anschlussadapter
Gasventil)
34 Dichtung (Gasschlauch - Sicherheits-Gasregelblock)
35 Zündtrafo
Tab. 7-1 Legende zu Bild 7-1 bis Bild 7-3

Regelung der Brennerleistung

Die Regelung ermittelt die erforderliche Vorlauftemperatur ent-
sprechend den eingestellten Betriebsparametern und gibt diese
an den Feuerungsautomaten des Gasbrenners weiter. Der Feu-
erungsautomat berechnet aus dem Sollwert und den Werten des
Vor- und Rücklauftemperaturfühlers die benötigte Brenner-
leistung. Die ermittelte Leistung wird als PWM-Signal an das
Brennergebläse weitergeleitet. Das Brennergebläse passt sofort
die Gebläsedrehzahl an und damit den Verbrennungsluftstrom.
Der Gasregler regelt die Gasmenge entsprechend nach.
Feuerungsautomat CM434
Der durch einen Mikroprozessor gesteuerte Gas-Feuerungsau-
tomat CM434 steuert und überwacht das Feuerungsprogramm
und die Temperatursensoren für die Vorlauf- und Rücklauftem-
peratur.

