a
A
Erdgas E/H (G20)
B
Erdgas LL/L (G25)
C
Flüssiggas (G31)

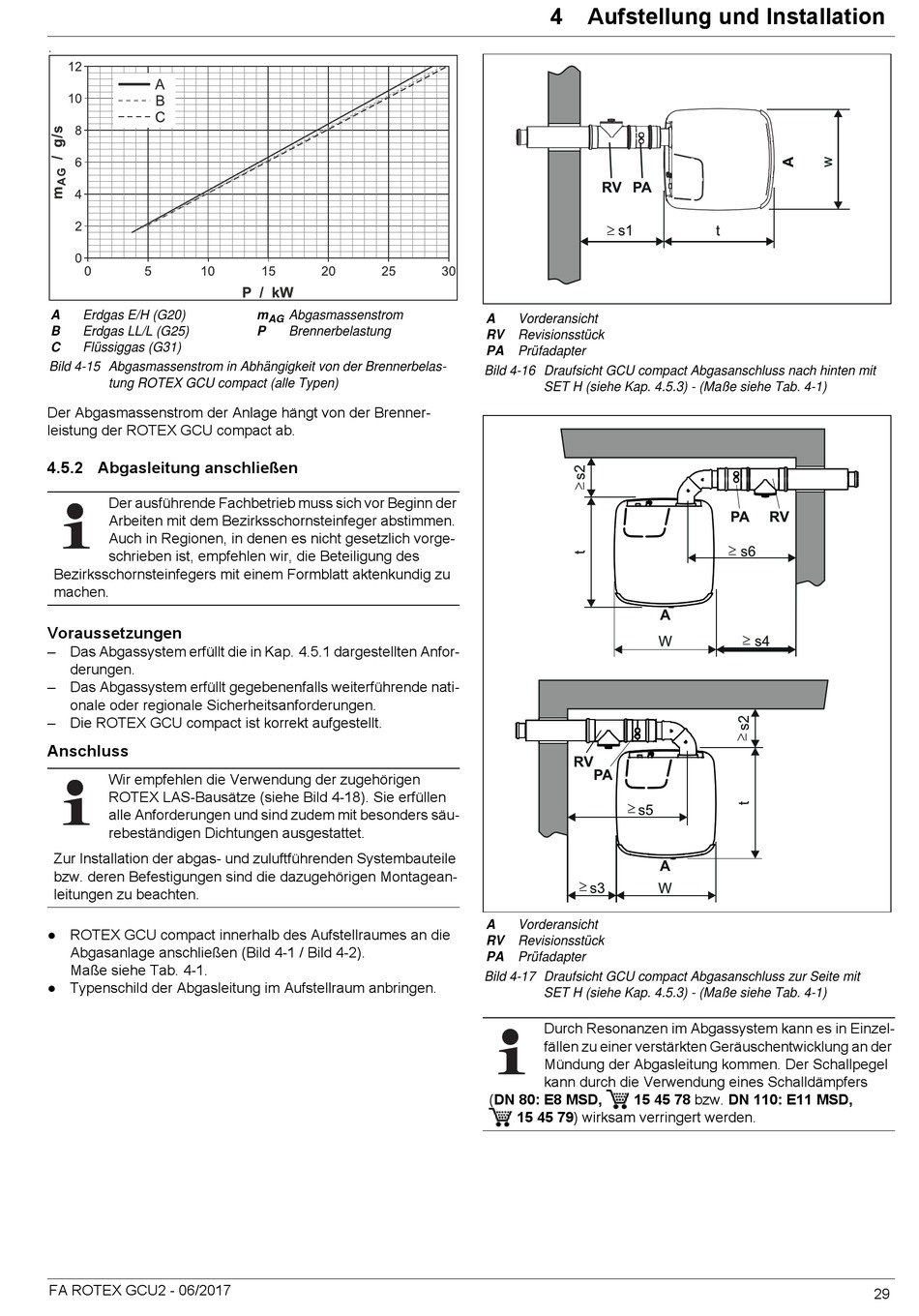

Bild 4-15 Abgasmassenstrom in Abhängigkeit von der Brennerbelas-
tung ROTEX GCU compact (alle Typen)
Der Abgasmassenstrom der Anlage hängt von der Brenner-
leistung der ROTEX GCU compact ab.
4.5.2 Abgasleitung anschließen
Der ausführende Fachbetrieb muss sich vor Beginn der
Arbeiten mit dem Bezirksschornsteinfeger abstimmen.
Auch in Regionen, in denen es nicht gesetzlich vorge-
schrieben ist, empfehlen wir, die Beteiligung des
Bezirksschornsteinfegers mit einem Formblatt aktenkundig zu
machen.
Voraussetzungen
– Das Abgassystem erfüllt die in Kap. 4.5.1 dargestellten Anfor-
derungen.
– Das Abgassystem erfüllt gegebenenfalls weiterführende nati-
onale oder regionale Sicherheitsanforderungen.
– Die ROTEX GCU compact ist korrekt aufgestellt.
Anschluss
Wir empfehlen die Verwendung der zugehörigen
ROTEX LAS-Bausätze (siehe Bild 4-18). Sie erfüllen
alle Anforderungen und sind zudem mit besonders säu-
rebeständigen Dichtungen ausgestattet.
Zur Installation der abgas- und zuluftführenden Systembauteile
bzw. deren Befestigungen sind die dazugehörigen Montagean-
leitungen zu beachten.
● ROTEX GCU compact innerhalb des Aufstellraumes an die
Abgasanlage anschließen (Bild 4-1 / Bild 4-2).
Maße siehe Tab. 4-1.
● Typenschild der Abgasleitung im Aufstellraum anbringen.
FA ROTEX GCU2 - 06/2017
m
Abgasmassenstrom
AG
P
Brennerbelastung
4
x
Aufstellung und Installation
A
Vorderansicht
RV
Revisionsstück
PA
Prüfadapter
Bild 4-16 Draufsicht GCU compact Abgasanschluss nach hinten mit
SET H (siehe Kap. 4.5.3) - (Maße siehe Tab. 4-1)
A
Vorderansicht
RV
Revisionsstück
PA
Prüfadapter
Bild 4-17 Draufsicht GCU compact Abgasanschluss zur Seite mit
SET H (siehe Kap. 4.5.3) - (Maße siehe Tab. 4-1)
Durch Resonanzen im Abgassystem kann es in Einzel-
fällen zu einer verstärkten Geräuschentwicklung an der
Mündung der Abgasleitung kommen. Der Schallpegel
kann durch die Verwendung eines Schalldämpfers
(DN 80: E8 MSD,
15 45 78 bzw. DN 110: E11 MSD,
15 45 79) wirksam verringert werden.
