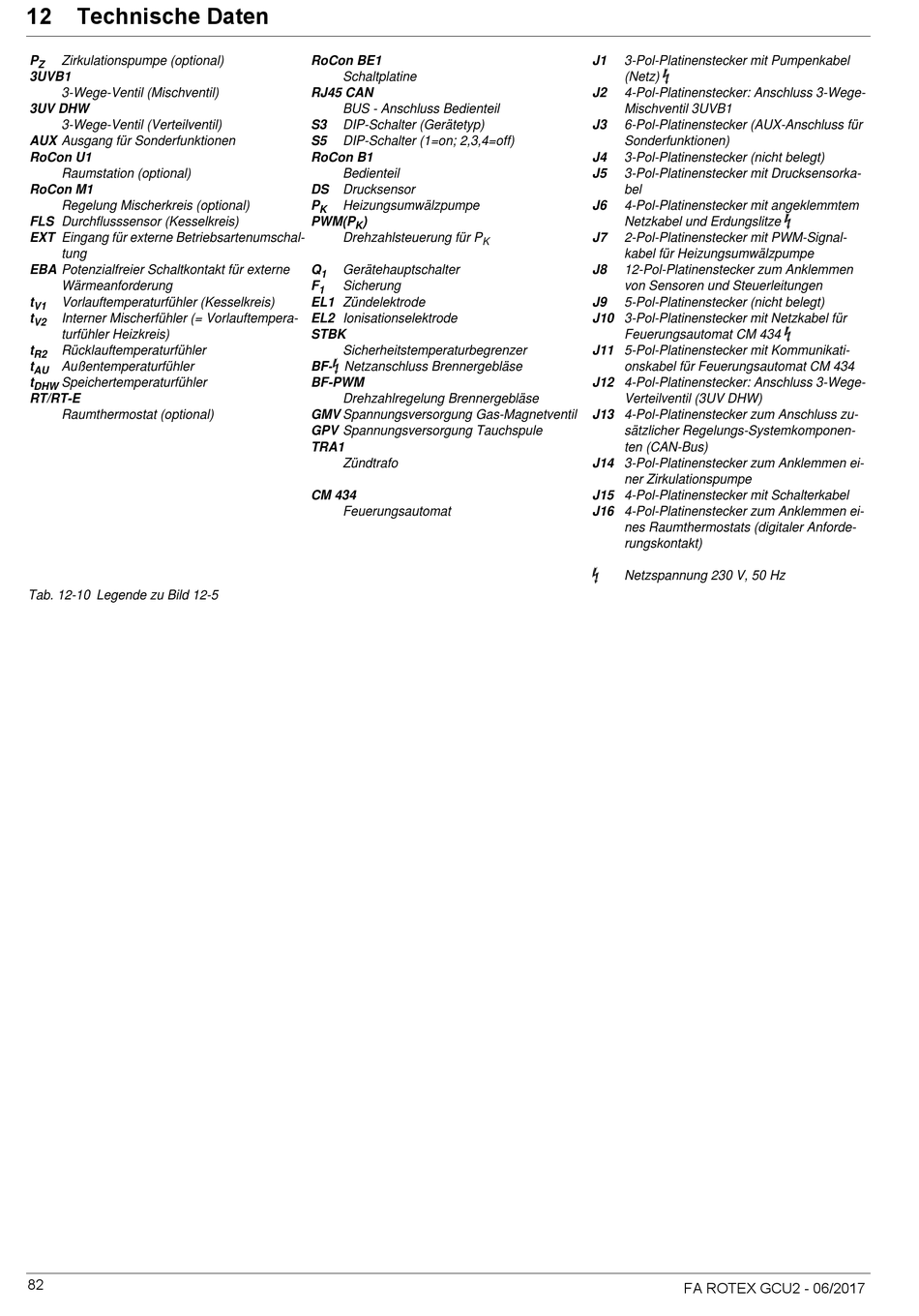

12 x Technische Daten
P Zirkulationspumpe (optional)
Z

3UVB1
3-Wege-Ventil (Mischventil)

3UV DHW
3-Wege-Ventil (Verteilventil)
AUX Ausgang für Sonderfunktionen

RoCon U1
Raumstation (optional)

RoCon M1
Regelung Mischerkreis (optional)
FLS Durchflusssensor (Kesselkreis)
EXT Eingang für externe Betriebsartenumschal-
tung
EBA Potenzialfreier Schaltkontakt für externe
Wärmeanforderung
t Vorlauftemperaturfühler (Kesselkreis)
V1
t Interner Mischerfühler (= Vorlauftempera-
V2
turfühler Heizkreis)
t Rücklauftemperaturfühler
R2
t Außentemperaturfühler
AU
t Speichertemperaturfühler
DHW

RT/RT-E
Raumthermostat (optional)
Tab. 12-10 Legende zu Bild 12-5
82

RoCon BE1
Schaltplatine

RJ45 CAN
BUS - Anschluss Bedienteil
S3 DIP-Schalter (Gerätetyp)
S5 DIP-Schalter (1=on; 2,3,4=off)

RoCon B1
Bedienteil
DS Drucksensor
P Heizungsumwälzpumpe
K

PWM(P )
K
Drehzahlsteuerung für P
K
Q Gerätehauptschalter
1
F Sicherung
1
EL1 Zündelektrode
EL2 Ionisationselektrode

STBK
Sicherheitstemperaturbegrenzer
BF- Netzanschluss Brennergebläse

BF-PWM
Drehzahlregelung Brennergebläse
GMV Spannungsversorgung Gas-Magnetventil
GPV Spannungsversorgung Tauchspule

TRA1
Zündtrafo

CM 434
Feuerungsautomat
J1 3-Pol-Platinenstecker mit Pumpenkabel
(Netz)
J2 4-Pol-Platinenstecker: Anschluss 3-Wege-
Mischventil 3UVB1
J3 6-Pol-Platinenstecker (AUX-Anschluss für
Sonderfunktionen)
J4 3-Pol-Platinenstecker (nicht belegt)
J5 3-Pol-Platinenstecker mit Drucksensorka-
bel
J6 4-Pol-Platinenstecker mit angeklemmtem
Netzkabel und Erdungslitze
J7 2-Pol-Platinenstecker mit PWM-Signal-
kabel für Heizungsumwälzpumpe
J8 12-Pol-Platinenstecker zum Anklemmen
von Sensoren und Steuerleitungen
J9 5-Pol-Platinenstecker (nicht belegt)
J10 3-Pol-Platinenstecker mit Netzkabel für
Feuerungsautomat CM 434
J11 5-Pol-Platinenstecker mit Kommunikati-
onskabel für Feuerungsautomat CM 434
J12 4-Pol-Platinenstecker: Anschluss 3-Wege-
Verteilventil (3UV DHW)
J13 4-Pol-Platinenstecker zum Anschluss zu-
sätzlicher Regelungs-Systemkomponen-
ten (CAN-Bus)
J14 3-Pol-Platinenstecker zum Anklemmen ei-
ner Zirkulationspumpe
J15 4-Pol-Platinenstecker mit Schalterkabel
J16 4-Pol-Platinenstecker zum Anklemmen ei-
nes Raumthermostats (digitaler Anforde-
rungskontakt)
Netzspannung 230 V, 50 Hz
