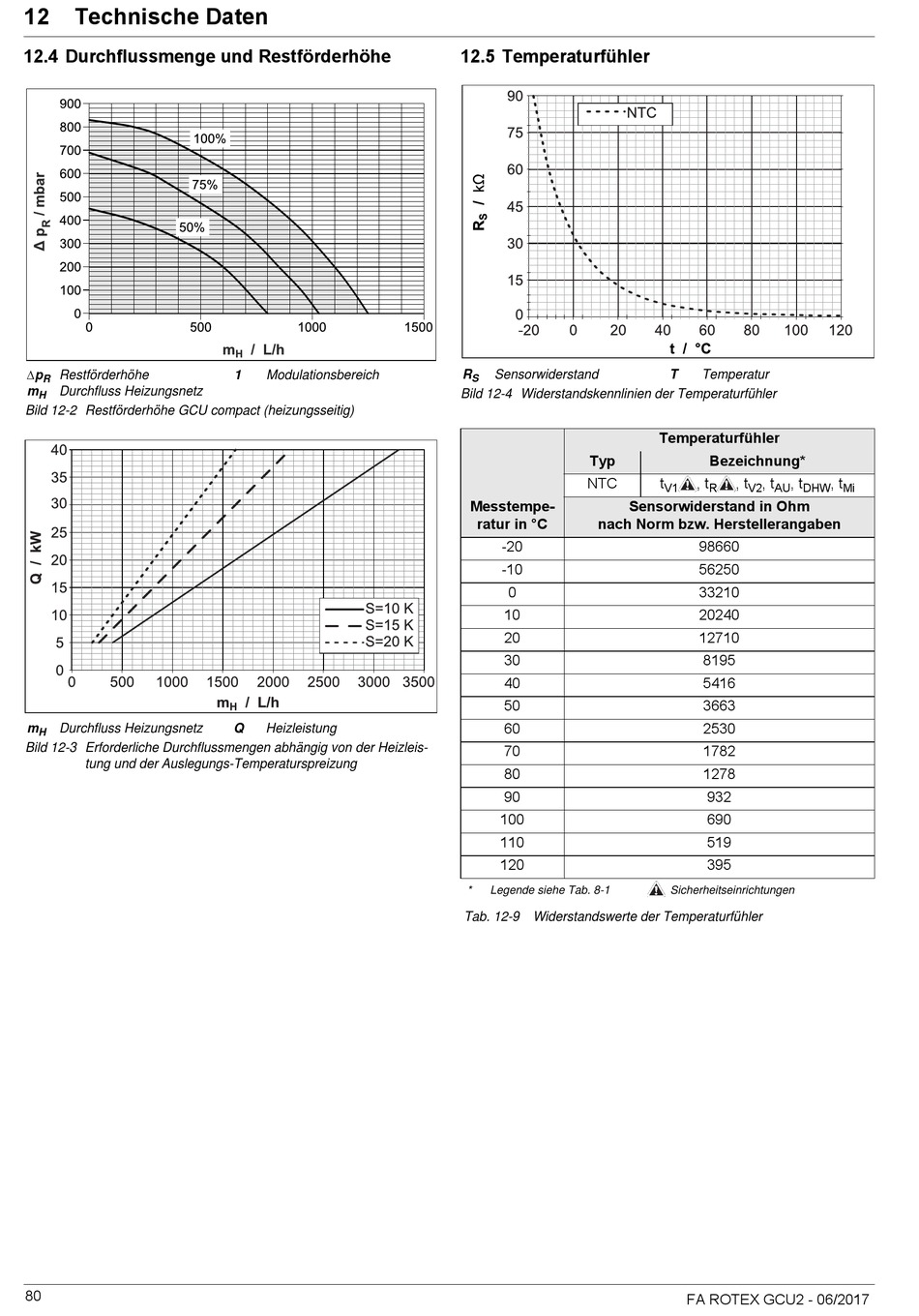

12 x Technische Daten
12.4 Durchflussmenge und Restförderhöhe
p
Restförderhöhe
R
m Durchfluss Heizungsnetz
H
Bild 12-2 Restförderhöhe GCU compact (heizungsseitig)
m Durchfluss Heizungsnetz
H
Bild 12-3 Erforderliche Durchflussmengen abhängig von der Heizleis-
tung und der Auslegungs-Temperaturspreizung
80
1 Modulationsbereich
Q Heizleistung
12.5 Temperaturfühler
R Sensorwiderstand
S
Bild 12-4 Widerstandskennlinien der Temperaturfühler
Typ
NTC
Messtempe- Sensorwiderstand in Ohm
ratur in °C nach Norm bzw. Herstellerangaben
-20
-10
0
10
20
30
40
50
60
70
80
90
100
110
120
* Legende siehe Tab. 8-1
Tab. 12-9 Widerstandswerte der Temperaturfühler
T Temperatur
Temperaturfühler
Bezeichnung*
t , t , t , t , t , t
V1 R V2 AU DHW
98660
56250
33210
20240
12710
8195
5416
3663
2530
1782
1278
932
690
519
395
