6.3.3 Speichertemperaturfühler austauschen
Der Speichertemperaturfühler ist direkt an den Anschluss-
klemmen 9 und 10 des 12-poligen Sensorsteckers J8 im Kessel-
schaltfeld angeklemmt (siehe Kap. 12.6).
Weiterführende Informationen zur Montage des Spei-
chertemperaturfühlers siehe: Montageanleitung „Spei-
chertemperaturfühler".
1. Kesselschaltfeld öffnen und Stecker J8 von der
Schaltfeldplatine abziehen (siehe Kap. 4.7.1).
2. Fühler aus der Fühlertauchhülse am Warmwasserspeicher
herausziehen.
3. Anpressfeder am neuen Fühler wirksam umbiegen und
neuen Fühler in die Fühlertauchhülse einschieben.
Für ROTEX Warmwasserspeicher ist die Einstecktiefe durch
eine farbige Markierung entsprechend dem Speichertyp
gekennzeichnet.
4. Fühlerkabel am Stecker der Anschlussklemmen 9 und 10 des
12-poligen Sensorsteckers J8 anklemmen.
5. Stecker auf die Schaltfeldplatine aufstecken und
Kesselschaltfeld schließen.
Auf ausreichende Zugentlastung des Fühlerkabels achten.

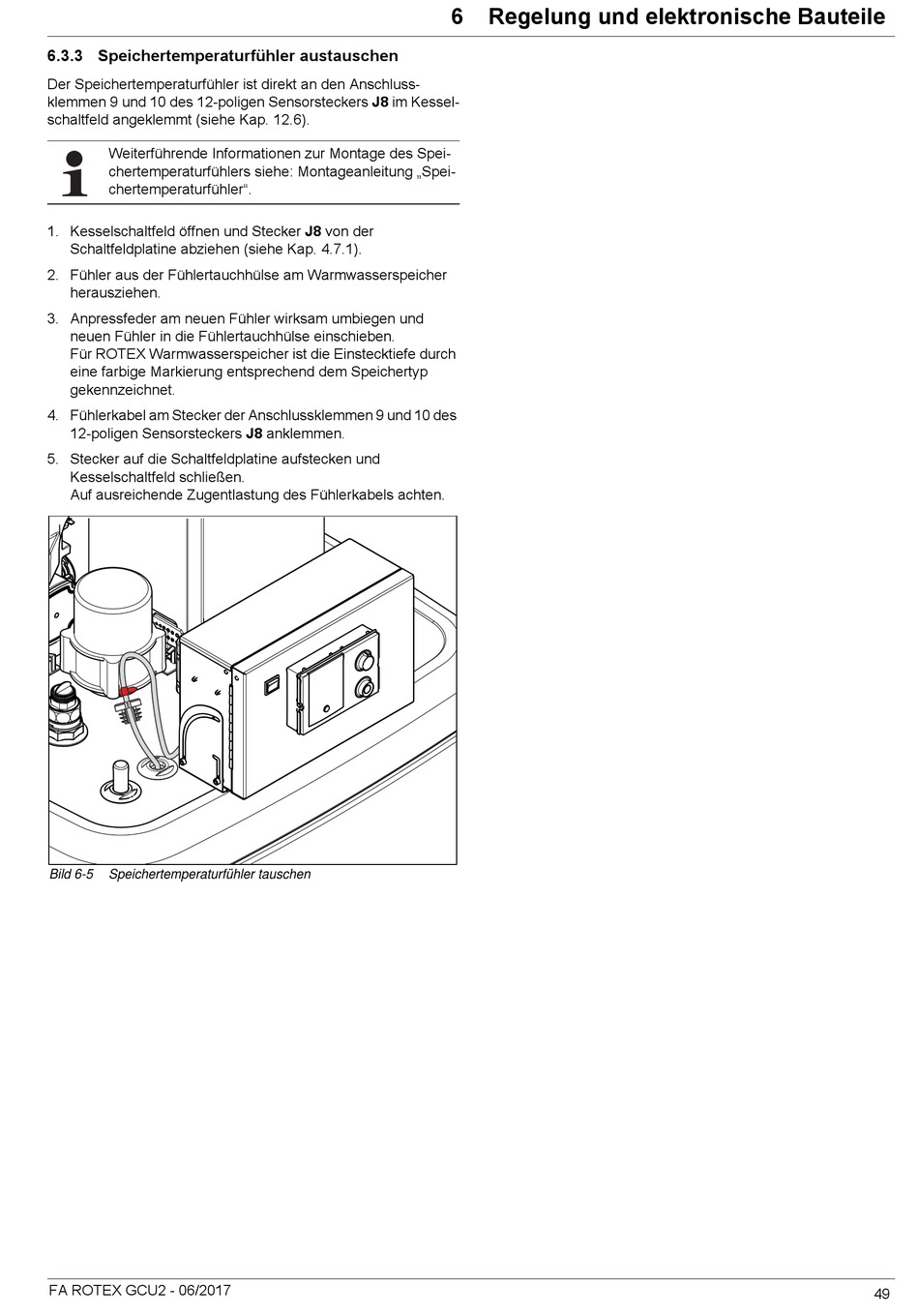

Bild 6-5 Speichertemperaturfühler tauschen
