4 x Aufstellung und Installation
B :
33
– Anschluss von mehr als einem Gerät an eine gemeinsame
Abgasanlage (Unterdruck-Abgasschacht)
– vertikale Mündung Abgasaustritt
– Zuluft direkt aus Geräteaufstellraum (siehe Kap. 4.2.3)
– Geeigneter rechnerischer Dimensionierungs-Nachweis erfor-
derlich, dass bei Abgaseintritt in diese Abgasanlage Unter-
druck herrscht.
– Daten zur Dimensionierungsberechnung siehe Tab. 15-1.
– Unter Überdruck stehende Teile der Verbindungsleitung sind
als konzentrisches Leitungssystem zu führen.
B :
53
– wie B , aber Anschluss an zugehörige Abgasleitung
33
(ROTEX-System) inklusive Abgasmündung
B :
53P
– wie B , aber Überdruckbetrieb
53
24

4.3 Transport und Anlieferung

WARNUNG!
Die ROTEX GCU compact ist im unbefüllten Zustand kopflastig,
sie kann beim Transport umkippen. Dadurch können Personen
gefährdet oder das Gerät beschädigt werden.
● Die ROTEX GCU compact gut sichern, vorsichtig befördern,
Haltegriffe nutzen.
Die ROTEX GCU compact wird auf einer Palette angeliefert. Alle
Flurförderzeuge wie Hubwagen und Stapler sind für den
Transport geeignet.

Lieferumfang

– ROTEX GCU compact (vormontiert),
– Zubehörbeutel (siehe Bild 4-8),
– Außentemperaturfühler (RoCon OT1), zur witterungsgeführ-
ten Regelung,
– Dokumentenpaket.

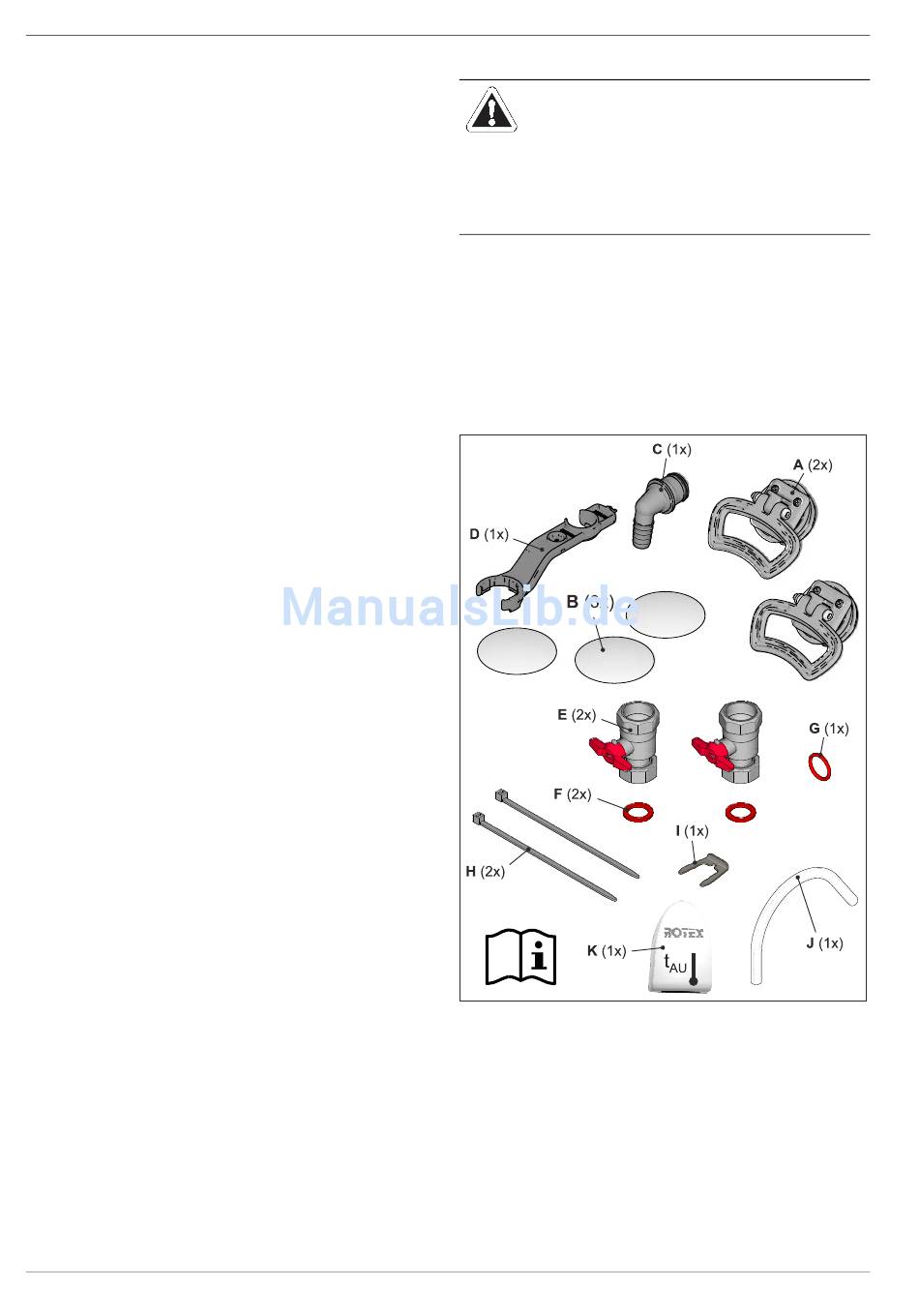

A Handgriffe (nur für Transport
notwendig)
B Abdeckblende
C Schlauch-Anschlussstück
für Sicherheitsüberlauf
D Montageschlüssel
E Kugelhahn
Bild 4-8 Inhalt Zubehörbeutel
Weiteres Zubehör siehe ROTEX Preisliste.
F Flachdichtung
G O-Ring
H Kabelbinder
I Steckbügel
J Entlüftungsschlauch
K Außentemperaturfühler
FA ROTEX GCU2 - 06/2017
