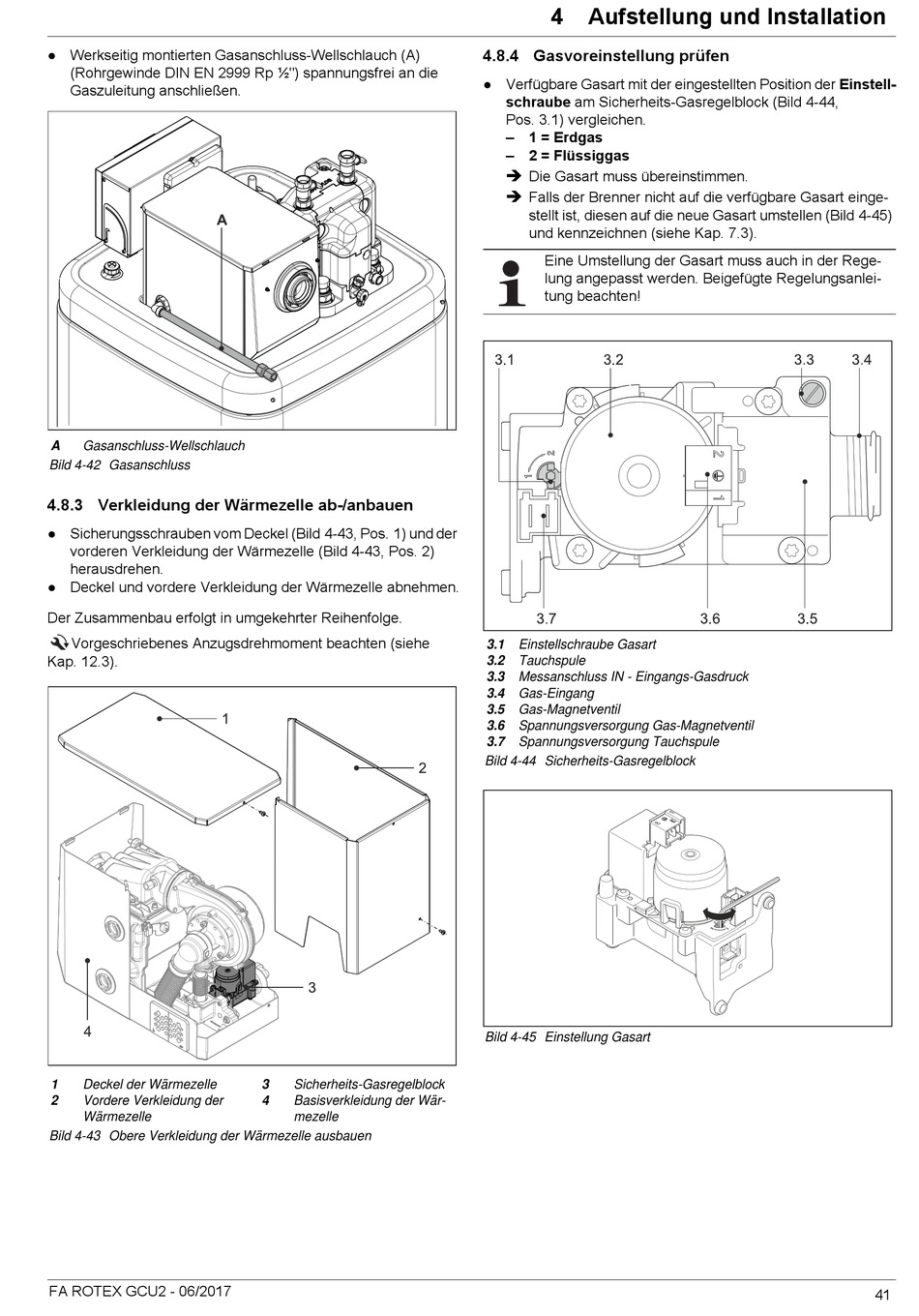

● Werkseitig montierten Gasanschluss-Wellschlauch (A)
(Rohrgewinde DIN EN 2999 Rp ½") spannungsfrei an die
Gaszuleitung anschließen.
A Gasanschluss-Wellschlauch
Bild 4-42 Gasanschluss
4.8.3 Verkleidung der Wärmezelle ab-/anbauen
● Sicherungsschrauben vom Deckel (Bild 4-43, Pos. 1) und der
vorderen Verkleidung der Wärmezelle (Bild 4-43, Pos. 2)
herausdrehen.
● Deckel und vordere Verkleidung der Wärmezelle abnehmen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Vorgeschriebenes Anzugsdrehmoment beachten (siehe
Kap. 12.3).
1 Deckel der Wärmezelle
2 Vordere Verkleidung der
Wärmezelle
Bild 4-43 Obere Verkleidung der Wärmezelle ausbauen
FA ROTEX GCU2 - 06/2017
3 Sicherheits-Gasregelblock
4 Basisverkleidung der Wär-
mezelle
4 x Aufstellung und Installation
4.8.4 Gasvoreinstellung prüfen
● Verfügbare Gasart mit der eingestellten Position der Einstell-
schraube am Sicherheits-Gasregelblock (Bild 4-44,
Pos. 3.1) vergleichen.
– 1 = Erdgas
– 2 = Flüssiggas

Die Gasart muss übereinstimmen.

Falls der Brenner nicht auf die verfügbare Gasart einge-
stellt ist, diesen auf die neue Gasart umstellen (Bild 4-45)
und kennzeichnen (siehe Kap. 7.3).
Eine Umstellung der Gasart muss auch in der Rege-
lung angepasst werden. Beigefügte Regelungsanlei-
tung beachten!
3.1 Einstellschraube Gasart
3.2 Tauchspule
3.3 Messanschluss IN - Eingangs-Gasdruck
3.4 Gas-Eingang
3.5 Gas-Magnetventil
3.6 Spannungsversorgung Gas-Magnetventil
3.7 Spannungsversorgung Tauchspule
Bild 4-44 Sicherheits-Gasregelblock
Bild 4-45 Einstellung Gasart
