Rotex GCU compact 315 Nstallations- Und Wartungsanleitung Seite 36

4 x Aufstellung und Installation

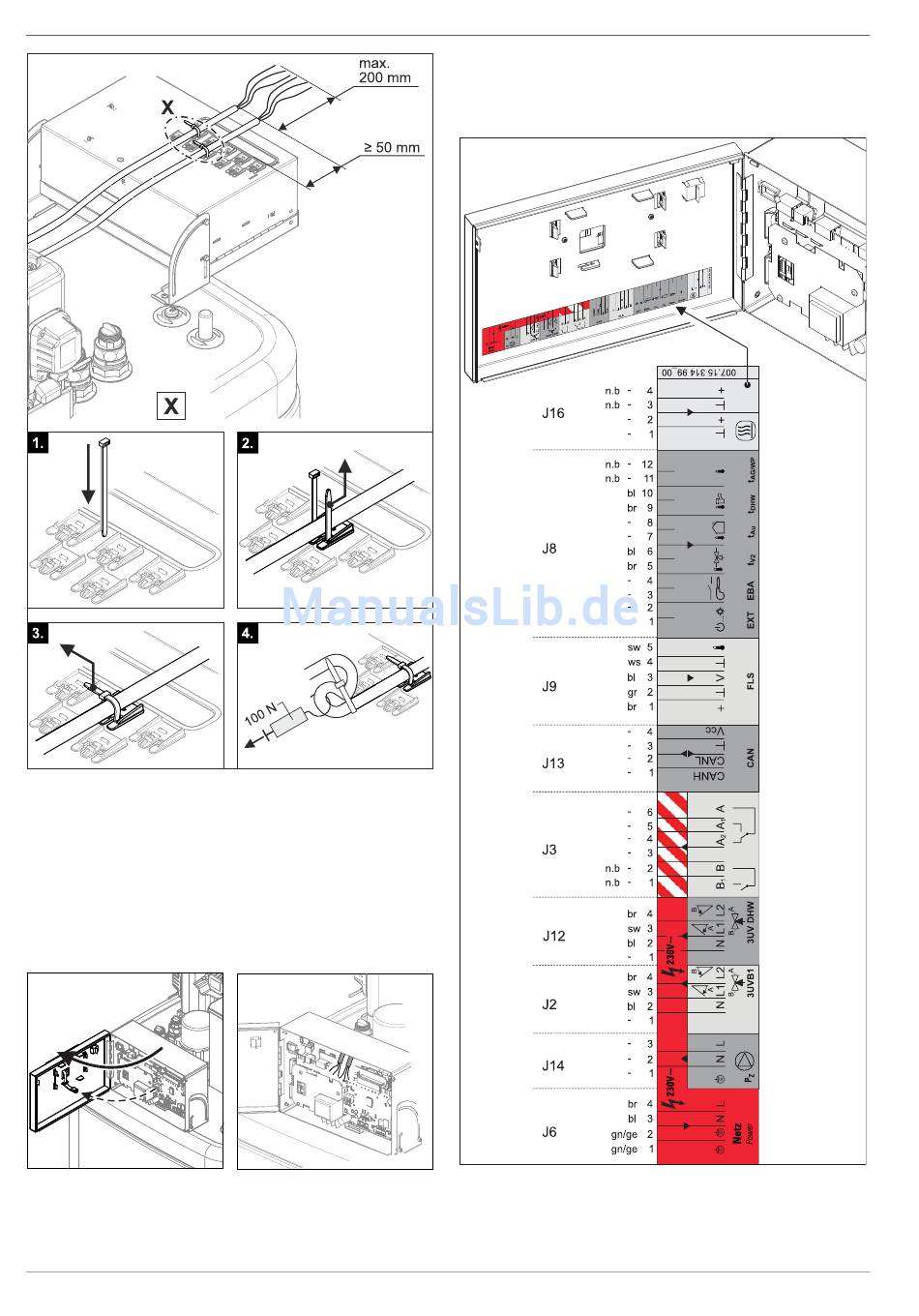

Bild 4-30 Kabelführung und Zugentlastung
● Für alle an die ROTEX GCU compact angeschlossenen
Kabel muss im Regelungsgehäuse mittels Kabelbinder eine
wirksame Zugentlastung sichergestellt werden.
● Haltekraft der Zugentlastung prüfen.
● Regelungsgehäuse wieder in senkrechte Betriebsposition
bringen. Darauf achten, dass keine Kabel eingeklemmt
werden.
● Frontblende aufklappen (Bild 4-31).
● Kabel in Regelungsgehäuse einführen
Bild 4-31 Frontblende öffnen
36
Bild 4-32 Verkabelung in die Re-
gelung verlegen und
elektrische Anschlüsse
herstellen.
● Verkabelung im Regelungsgehäuse verlegen (Bild 4-32) und
elektrische Anschlüsse gemäß Bild 4-33 und den nachfol-
genden Abschnitten in Kap. 4.7 herstellen.
Schaltfeldplatine
Bild 4-33 Anschlussbelegung der Platinenstecker und Kabelfarben der
werkseitig installierten Anschlusskabel (Legende siehe
Tab. 4-3)
FA ROTEX GCU2 - 06/2017
