Wird die ROTEX GCU compact in einem CAN-Bus-
system als Master verwendet ("Terminalfunktion" zur
Fernbedienung anderer Datenbusgeräte), muss der
Außentemperaturfühler RoCon OT1 direkt an der
Regelung RoCon BF des Masters und nicht am fernbedien-
ten Gerät (Mischerkreismodul RoCon M1 bzw. anderen Wär-
meerzeuger) angeschlossen werden.
● Außentemperaturfühler an zweiadrige Fühlerleitung
(Mindestquerschnitt 1 mm
● Fühlerleitung zur GCU compact verlegen.
● Fühlerleitung im Kesselschaltfeld, am Stecker der Anschluss-
klemmen 7 und 8 des 12-poligen Sensorsteckers J8
anklemmen (siehe Kap. 4.7.1).
● Stecker auf die Schaltfeldplatine aufstecken (Bild 4-38).

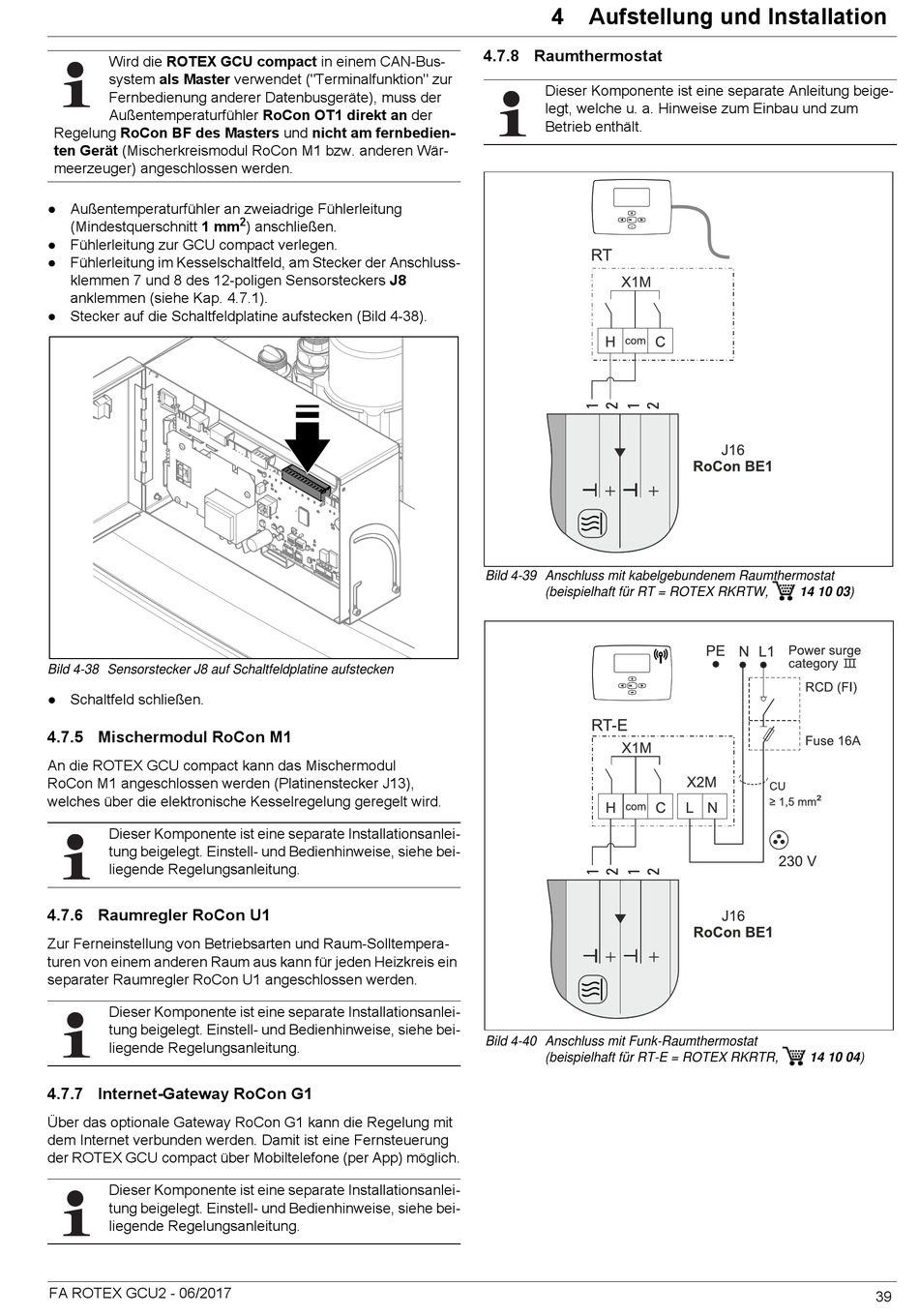

Bild 4-38 Sensorstecker J8 auf Schaltfeldplatine aufstecken
● Schaltfeld schließen.

4.7.5 Mischermodul RoCon M1

An die ROTEX GCU compact kann das Mischermodul
RoCon M1 angeschlossen werden (Platinenstecker J13),
welches über die elektronische Kesselregelung geregelt wird.
Dieser Komponente ist eine separate Installationsanlei-
tung beigelegt. Einstell- und Bedienhinweise, siehe bei-
liegende Regelungsanleitung.

4.7.6 Raumregler RoCon U1

Zur Ferneinstellung von Betriebsarten und Raum-Solltempera-
turen von einem anderen Raum aus kann für jeden Heizkreis ein
separater Raumregler RoCon U1 angeschlossen werden.
Dieser Komponente ist eine separate Installationsanlei-
tung beigelegt. Einstell- und Bedienhinweise, siehe bei-
liegende Regelungsanleitung.

4.7.7 Internet-Gateway RoCon G1

Über das optionale Gateway RoCon G1 kann die Regelung mit
dem Internet verbunden werden. Damit ist eine Fernsteuerung
der ROTEX GCU compact über Mobiltelefone (per App) möglich.
Dieser Komponente ist eine separate Installationsanlei-
tung beigelegt. Einstell- und Bedienhinweise, siehe bei-
liegende Regelungsanleitung.
FA ROTEX GCU2 - 06/2017
2
) anschließen.
4 x Aufstellung und Installation

4.7.8 Raumthermostat

Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
Bild 4-39 Anschluss mit kabelgebundenem Raumthermostat
(beispielhaft für RT = ROTEX RKRTW,
Bild 4-40 Anschluss mit Funk-Raumthermostat
(beispielhaft für RT-E = ROTEX RKRTR,

14 10 03)

14 10 04)
