Regelung und elektronische Bauteile

6 Regelung und elektronische Bauteile

6.1 Bedienelemente am Kesselschaltfeld

Die ROTEX GCU compact ist mit der ROTEX Regelung RoCon BF ausgestattet. Die eingebaute digitale Regelung dient zur
Ansteuerung eines direkten Heizkreises und eines Speicherladekreises.
Sie kann mit Zubehörkomponenten vielseitig erweitert werden.
Eine genaue Beschreibung finden Sie in der Dokumentation "ROTEX Regelung RoCon BF".
1 Klartextdisplay
2 Stellung: Konfiguration
3 Stellung: Fern-Einstellung
4 Drehschalter
5 Stellung: Info
6 Stellung: Betriebsart
7 Stellung: Raumsoll Tag
8 Stellung: Raumsoll Nacht

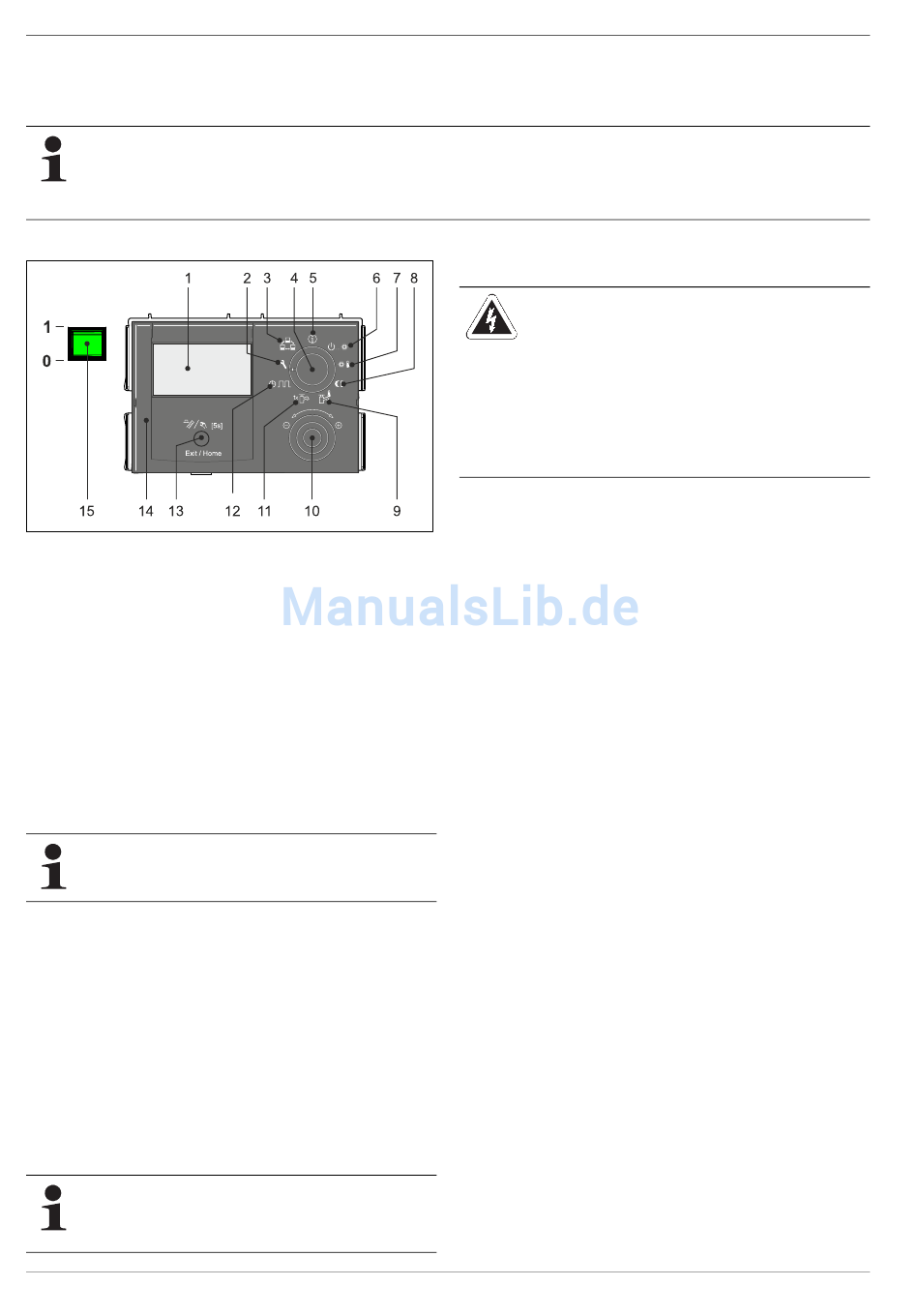

Bild 6-1 Bedienelemente am Kesselschaltfeld
Netzschalter
Ein- und Ausschalten der ROTEX GCU compact. Bei eingeschal-
teter Heizungsanlage ist der Netzschalter grün beleuchtet.
Bedienteil RoCon B1
Das Bedienteil ist mit einem farbig hinterleuchteten Klartext-
display ausgestattet.
Störungen werden allgemein mit einem Fehlercode und
einer Klartext-Fehlermeldung im Display angezeigt.
Hinweise zur Störungsbehebung siehe Kap. 10.
Die Farbe der Hintergrundbeleuchtung kennzeichnet den Be-
triebsstatus und den Programmiermodus:
Weiß: Standardbeleuchtung, normale Betriebsanzeige.
Rot: Fehlerstatus, je nach Art des Fehlers funktioniert der
Kessel mit Einschränkungen weiter.
Grün: Programmiermodus mit Betreiberberechtigung.
Blau: Programmiermodus mit Fachmannberechtigung.
Im normalen Anlagenbetrieb sollte der Drehschalter auf Stellung
"Info" stehen.
Im Display der Regelung werden die wichtigsten Anlagentempe-
raturen und Betriebszustände angezeigt.
Weitere Hinweise und eine genaue Beschreibung
finden Sie in der Dokumentation „ROTEX Regelung
RoCon BF". Sie ist im Lieferumfang der GCU compact
enthalten.
46
9 Stellung: WW Solltemp
10 Drehtaster
11 Stellung: WW Nachladung
12 Stellung: Zeitprogramm
13 Exit-Taste
14 Bedienteil RoCon B1
15 Netzschalter

6.2 Bedienteil RoCon B1 austauschen

WARNUNG!
Strom führende Teile können bei Berührung zu einem Strom-
schlag führen und lebensgefährliche Verletzungen und Verbren-
nungen verursachen.
● Vor Beginn der Wartungsarbeiten am Kesselschaltfeld
dieses von der Stromversorgung trennen (Sicherung,
Hauptschalter ausschalten) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
Bedienteil ausbauen
● Frontblende des Kesselschaltfelds aufklappen (siehe
Kap. 4.7.1).
● Rastnasen durch leichtes Einschieben eines kleinen Flach-
schraubendrehers an einer Seite des Bedienteils entriegeln
(Bild 6-2, Pos. 1) und Bedienteil nach vorn herausziehen.
● Zum vollständigen Ausbau, das Kommunikationskabel
(Bild 6-2, Pos. 3) auf der Schaltplatine und der Rückseite des
Bedienteils ausstecken.
Bedienteil einbauen
● Bedienteil in den Schaltfeldausschnitt einschieben, bis die
Rastnasen wieder verriegeln.
● Kommunikationskabel auf der Schaltplatine und der
Rückseite des Bedienteils einstecken.
● Frontblende schließen und sichern.
