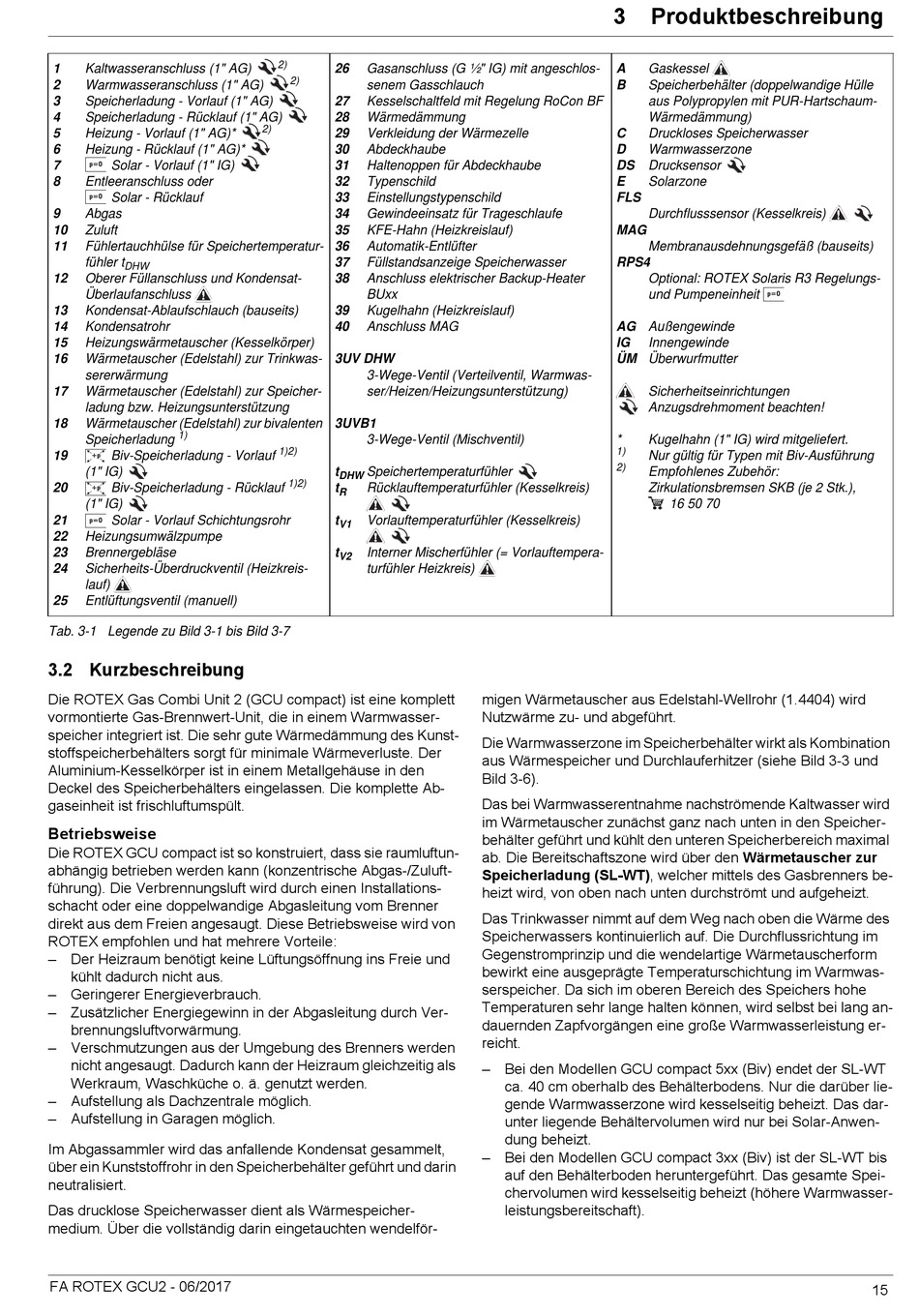

Kurzbeschreibung - Rotex GCU compact 315 Nstallations- Und Wartungsanleitung

1 Kaltwasseranschluss (1" AG)
2 Warmwasseranschluss (1" AG)
3 Speicherladung - Vorlauf (1" AG)
4 Speicherladung - Rücklauf (1" AG)
5 Heizung - Vorlauf (1" AG)*
6 Heizung - Rücklauf (1" AG)*
7 Solar - Vorlauf (1" IG)

8 Entleeranschluss oder
Solar - Rücklauf
9 Abgas
10 Zuluft
11 Fühlertauchhülse für Speichertemperatur-
fühler t
DHW
12 Oberer Füllanschluss und Kondensat-
Überlaufanschluss
13 Kondensat-Ablaufschlauch (bauseits)
14 Kondensatrohr
15 Heizungswärmetauscher (Kesselkörper)
16 Wärmetauscher (Edelstahl) zur Trinkwas-
sererwärmung
17 Wärmetauscher (Edelstahl) zur Speicher-
ladung bzw. Heizungsunterstützung
18 Wärmetauscher (Edelstahl) zur bivalenten
1)
Speicherladung
19 Biv-Speicherladung - Vorlauf
(1" IG)
20 Biv-Speicherladung - Rücklauf
(1" IG)
21 Solar - Vorlauf Schichtungsrohr
22 Heizungsumwälzpumpe
23 Brennergebläse
24 Sicherheits-Überdruckventil (Heizkreis-
lauf)
25 Entlüftungsventil (manuell)
Tab. 3-1 Legende zu Bild 3-1 bis Bild 3-7

3.2 Kurzbeschreibung

Die ROTEX Gas Combi Unit 2 (GCU compact) ist eine komplett
vormontierte Gas-Brennwert-Unit, die in einem Warmwasser-
speicher integriert ist. Die sehr gute Wärmedämmung des Kunst-
stoffspeicherbehälters sorgt für minimale Wärmeverluste. Der
Aluminium-Kesselkörper ist in einem Metallgehäuse in den
Deckel des Speicherbehälters eingelassen. Die komplette Ab-
gaseinheit ist frischluftumspült.
Betriebsweise
Die ROTEX GCU compact ist so konstruiert, dass sie raumluftun-
abhängig betrieben werden kann (konzentrische Abgas-/Zuluft-
führung). Die Verbrennungsluft wird durch einen Installations-
schacht oder eine doppelwandige Abgasleitung vom Brenner
direkt aus dem Freien angesaugt. Diese Betriebsweise wird von
ROTEX empfohlen und hat mehrere Vorteile:
– Der Heizraum benötigt keine Lüftungsöffnung ins Freie und
kühlt dadurch nicht aus.
– Geringerer Energieverbrauch.
– Zusätzlicher Energiegewinn in der Abgasleitung durch Ver-
brennungsluftvorwärmung.
– Verschmutzungen aus der Umgebung des Brenners werden
nicht angesaugt. Dadurch kann der Heizraum gleichzeitig als
Werkraum, Waschküche o. ä. genutzt werden.
– Aufstellung als Dachzentrale möglich.
– Aufstellung in Garagen möglich.
Im Abgassammler wird das anfallende Kondensat gesammelt,
über ein Kunststoffrohr in den Speicherbehälter geführt und darin
neutralisiert.
Das drucklose Speicherwasser dient als Wärmespeicher-
medium. Über die vollständig darin eingetauchten wendelför-
FA ROTEX GCU2 - 06/2017
2)
26 Gasanschluss (G ½" IG) mit angeschlos-
2)
senem Gasschlauch
27 Kesselschaltfeld mit Regelung RoCon BF
28 Wärmedämmung
2)
29 Verkleidung der Wärmezelle
30 Abdeckhaube
31 Haltenoppen für Abdeckhaube
32 Typenschild
33 Einstellungstypenschild
34 Gewindeeinsatz für Trageschlaufe
35 KFE-Hahn (Heizkreislauf)
36 Automatik-Entlüfter
37 Füllstandsanzeige Speicherwasser
38 Anschluss elektrischer Backup-Heater
BUxx
39 Kugelhahn (Heizkreislauf)
40 Anschluss MAG

3UV DHW
3-Wege-Ventil (Verteilventil, Warmwas-
ser/Heizen/Heizungsunterstützung)

3UVB1
3-Wege-Ventil (Mischventil)
1)2)
t Speichertemperaturfühler
DHW
1)2)
t Rücklauftemperaturfühler (Kesselkreis)
R
t Vorlauftemperaturfühler (Kesselkreis)
V1
t Interner Mischerfühler (= Vorlauftempera-
V2
turfühler Heizkreis)
3 x Produktbeschreibung
A Gaskessel
B Speicherbehälter (doppelwandige Hülle
aus Polypropylen mit PUR-Hartschaum-
Wärmedämmung)
C Druckloses Speicherwasser
D Warmwasserzone
DS Drucksensor
E Solarzone

FLS
Durchflusssensor (Kesselkreis)

MAG
Membranausdehnungsgefäß (bauseits)

RPS4
Optional: ROTEX Solaris R3 Regelungs-
und Pumpeneinheit
AG Außengewinde
IG Innengewinde
ÜM Überwurfmutter
Sicherheitseinrichtungen
Anzugsdrehmoment beachten!
* Kugelhahn (1" IG) wird mitgeliefert.
1)
Nur gültig für Typen mit Biv-Ausführung
2)
Empfohlenes Zubehör:
Zirkulationsbremsen SKB (je 2 Stk.),

migen Wärmetauscher aus Edelstahl-Wellrohr (1.4404) wird
Nutzwärme zu- und abgeführt.
Die Warmwasserzone im Speicherbehälter wirkt als Kombination
aus Wärmespeicher und Durchlauferhitzer (siehe Bild 3-3 und
Bild 3-6).
Das bei Warmwasserentnahme nachströmende Kaltwasser wird
im Wärmetauscher zunächst ganz nach unten in den Speicher-
behälter geführt und kühlt den unteren Speicherbereich maximal
ab. Die Bereitschaftszone wird über den Wärmetauscher zur
Speicherladung (SL-WT), welcher mittels des Gasbrenners be-
heizt wird, von oben nach unten durchströmt und aufgeheizt.
Das Trinkwasser nimmt auf dem Weg nach oben die Wärme des
Speicherwassers kontinuierlich auf. Die Durchflussrichtung im
Gegenstromprinzip und die wendelartige Wärmetauscherform
bewirkt eine ausgeprägte Temperaturschichtung im Warmwas-
serspeicher. Da sich im oberen Bereich des Speichers hohe
Temperaturen sehr lange halten können, wird selbst bei lang an-
dauernden Zapfvorgängen eine große Warmwasserleistung er-
reicht.
– Bei den Modellen GCU compact 5xx (Biv) endet der SL-WT
ca. 40 cm oberhalb des Behälterbodens. Nur die darüber lie-
gende Warmwasserzone wird kesselseitig beheizt. Das dar-
unter liegende Behältervolumen wird nur bei Solar-Anwen-
dung beheizt.
– Bei den Modellen GCU compact 3xx (Biv) ist der SL-WT bis
auf den Behälterboden heruntergeführt. Das gesamte Spei-
chervolumen wird kesselseitig beheizt (höhere Warmwasser-
leistungsbereitschaft).

16 50 70
15
