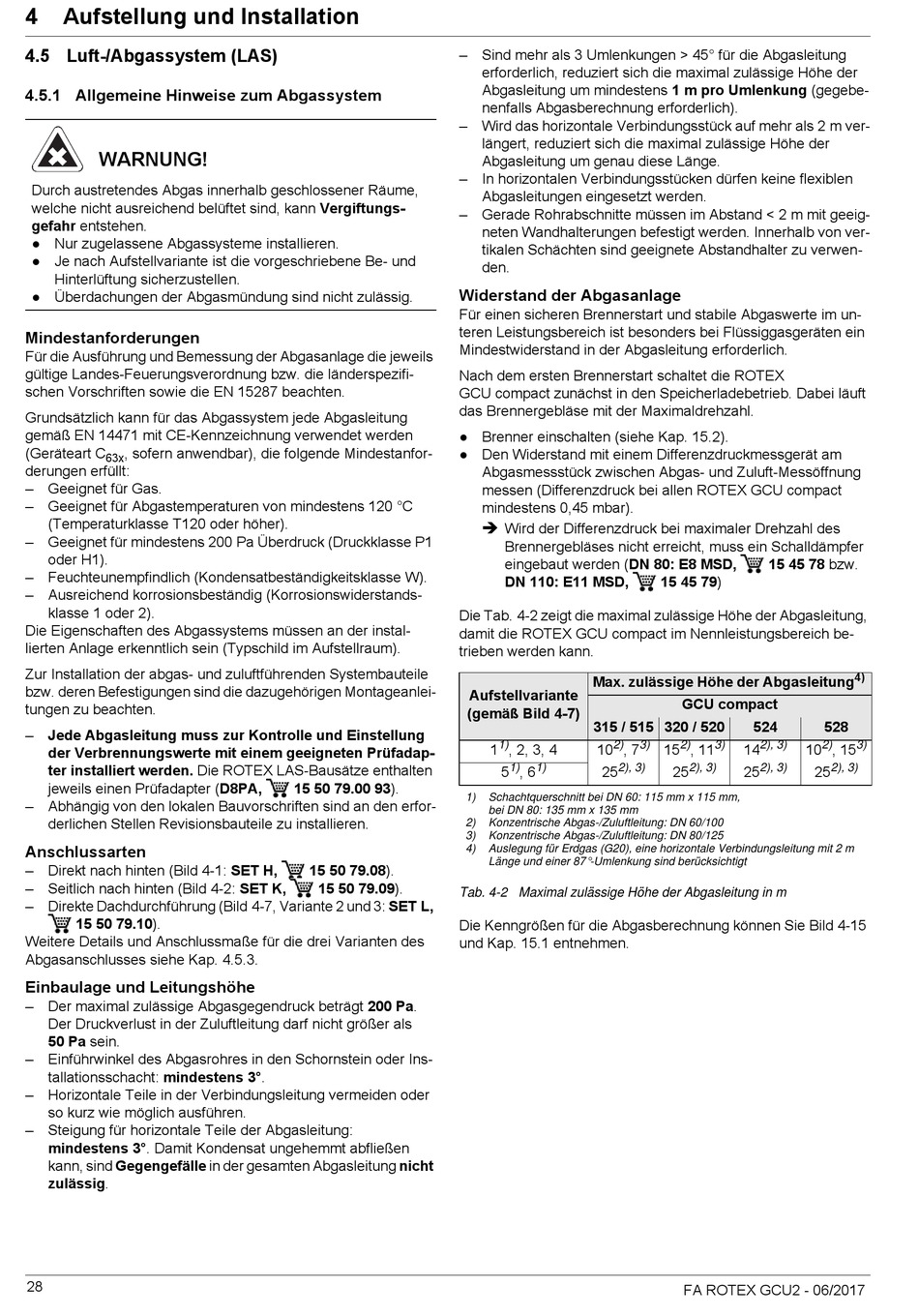

4.5 Luft-/Abgassystem (LAS)

4.5.1 Allgemeine Hinweise zum Abgassystem

WARNUNG!
Durch austretendes Abgas innerhalb geschlossener Räume,
welche nicht ausreichend belüftet sind, kann Vergiftungs-
gefahr entstehen.
● Nur zugelassene Abgassysteme installieren.
● Je nach Aufstellvariante ist die vorgeschriebene Be- und
Hinterlüftung sicherzustellen.
● Überdachungen der Abgasmündung sind nicht zulässig.
Mindestanforderungen
Für die Ausführung und Bemessung der Abgasanlage die jeweils
gültige Landes-Feuerungsverordnung bzw. die länderspezifi-
schen Vorschriften sowie die EN 15287 beachten.
Grundsätzlich kann für das Abgassystem jede Abgasleitung
gemäß EN 14471 mit CE-Kennzeichnung verwendet werden
(Geräteart C , sofern anwendbar), die folgende Mindestanfor-
63x
derungen erfüllt:
– Geeignet für Gas.
– Geeignet für Abgastemperaturen von mindestens 120 °C
(Temperaturklasse T120 oder höher).
– Geeignet für mindestens 200 Pa Überdruck (Druckklasse P1
oder H1).
– Feuchteunempfindlich (Kondensatbeständigkeitsklasse W).
– Ausreichend korrosionsbeständig (Korrosionswiderstands-
klasse 1 oder 2).
Die Eigenschaften des Abgassystems müssen an der instal-
lierten Anlage erkenntlich sein (Typschild im Aufstellraum).
Zur Installation der abgas- und zuluftführenden Systembauteile
bzw. deren Befestigungen sind die dazugehörigen Montageanlei-
tungen zu beachten.
– Jede Abgasleitung muss zur Kontrolle und Einstellung
der Verbrennungswerte mit einem geeigneten Prüfadap-
ter installiert werden. Die ROTEX LAS-Bausätze enthalten
jeweils einen Prüfadapter (D8PA,
– Abhängig von den lokalen Bauvorschriften sind an den erfor-
derlichen Stellen Revisionsbauteile zu installieren.
Anschlussarten
– Direkt nach hinten (Bild 4-1: SET H,
– Seitlich nach hinten (Bild 4-2: SET K,
– Direkte Dachdurchführung (Bild 4-7, Variante 2 und 3: SET L,
15 50 79.10).
Weitere Details und Anschlussmaße für die drei Varianten des
Abgasanschlusses siehe Kap. 4.5.3.
Einbaulage und Leitungshöhe
– Der maximal zulässige Abgasgegendruck beträgt 200 Pa.
Der Druckverlust in der Zuluftleitung darf nicht größer als
50 Pa sein.
– Einführwinkel des Abgasrohres in den Schornstein oder Ins-
tallationsschacht: mindestens 3°.
– Horizontale Teile in der Verbindungsleitung vermeiden oder
so kurz wie möglich ausführen.
– Steigung für horizontale Teile der Abgasleitung:
mindestens 3°. Damit Kondensat ungehemmt abfließen
kann, sind Gegengefälle in der gesamten Abgasleitung nicht
zulässig.
28
– Sind mehr als 3 Umlenkungen > 45° für die Abgasleitung
– Wird das horizontale Verbindungsstück auf mehr als 2 m ver-
– In horizontalen Verbindungsstücken dürfen keine flexiblen
– Gerade Rohrabschnitte müssen im Abstand < 2 m mit geeig-
Widerstand der Abgasanlage
Für einen sicheren Brennerstart und stabile Abgaswerte im un-
teren Leistungsbereich ist besonders bei Flüssiggasgeräten ein
Mindestwiderstand in der Abgasleitung erforderlich.
Nach dem ersten Brennerstart schaltet die ROTEX
GCU compact zunächst in den Speicherladebetrieb. Dabei läuft
das Brennergebläse mit der Maximaldrehzahl.
● Brenner einschalten (siehe Kap. 15.2).
● Den Widerstand mit einem Differenzdruckmessgerät am
Die Tab. 4-2 zeigt die maximal zulässige Höhe der Abgasleitung,
damit die ROTEX GCU compact im Nennleistungsbereich be-
trieben werden kann.
(gemäß Bild 4-7)
15 50 79.00 93).
1)
2)
3)
4)
15 50 79.08).
15 50 79.09).
Tab. 4-2 Maximal zulässige Höhe der Abgasleitung in m
Die Kenngrößen für die Abgasberechnung können Sie Bild 4-15
und Kap. 15.1 entnehmen.
erforderlich, reduziert sich die maximal zulässige Höhe der
Abgasleitung um mindestens 1 m pro Umlenkung (gegebe-
nenfalls Abgasberechnung erforderlich).
längert, reduziert sich die maximal zulässige Höhe der
Abgasleitung um genau diese Länge.
Abgasleitungen eingesetzt werden.
neten Wandhalterungen befestigt werden. Innerhalb von ver-
tikalen Schächten sind geeignete Abstandhalter zu verwen-
den.
Abgasmessstück zwischen Abgas- und Zuluft-Messöffnung
messen (Differenzdruck bei allen ROTEX GCU compact
mindestens 0,45 mbar).

Wird der Differenzdruck bei maximaler Drehzahl des
Brennergebläses nicht erreicht, muss ein Schalldämpfer
eingebaut werden (DN 80: E8 MSD,
DN 110: E11 MSD,
Max. zulässige Höhe der Abgasleitung
Aufstellvariante
315 / 515 320 / 520
1) 2) 3)
1 , 2, 3, 4 10 , 7
1) 1) 2), 3)
5 , 6 25
Schachtquerschnitt bei DN 60: 115 mm x 115 mm,
bei DN 80: 135 mm x 135 mm
Konzentrische Abgas-/Zuluftleitung: DN 60/100
Konzentrische Abgas-/Zuluftleitung: DN 80/125
Auslegung für Erdgas (G20), eine horizontale Verbindungsleitung mit 2 m
Länge und einer 87°-Umlenkung sind berücksichtigt
15 45 78 bzw.
15 45 79)
GCU compact
524 528
2) 3) 2), 3) 2)
15 , 11 14 10 , 15
2), 3) 2), 3) 2), 3)
25 25 25

FA ROTEX GCU2 - 06/2017
4)
3)
