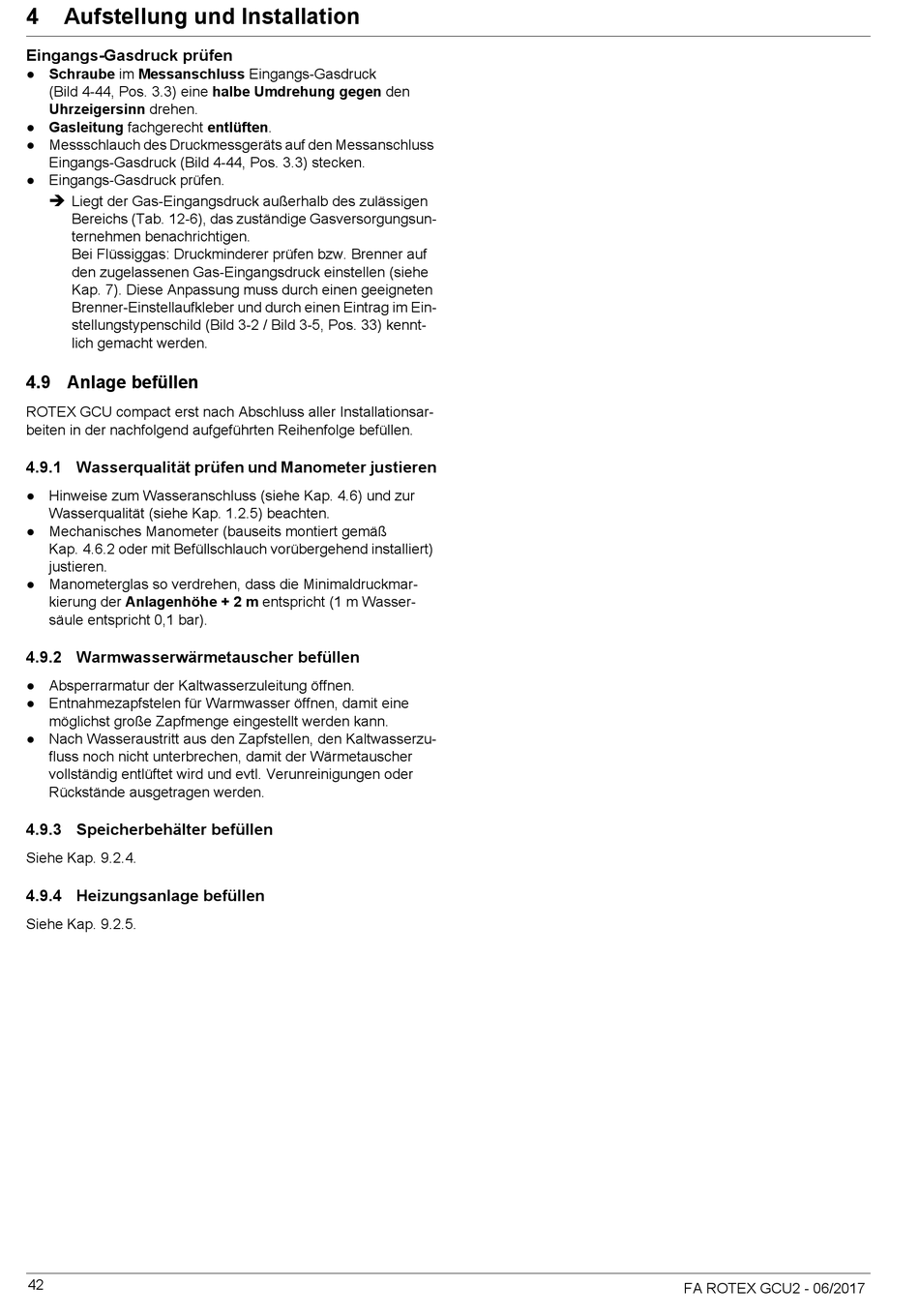

Aufstellung und Installation
Eingangs-Gasdruck prüfen
● Schraube im Messanschluss Eingangs-Gasdruck
(Bild 4-44, Pos. 3.3) eine halbe Umdrehung gegen den
Uhrzeigersinn drehen.
● Gasleitung fachgerecht entlüften.
● Messschlauch des Druckmessgeräts auf den Messanschluss
Eingangs-Gasdruck (Bild 4-44, Pos. 3.3) stecken.
● Eingangs-Gasdruck prüfen.
Liegt der Gas-Eingangsdruck außerhalb des zulässigen
Bereichs (Tab. 12-6), das zuständige Gasversorgungsun-
ternehmen benachrichtigen.
Bei Flüssiggas: Druckminderer prüfen bzw. Brenner auf
den zugelassenen Gas-Eingangsdruck einstellen (siehe
Kap. 7). Diese Anpassung muss durch einen geeigneten
Brenner-Einstellaufkleber und durch einen Eintrag im Ein-
stellungstypenschild (Bild 3-2 / Bild 3-5, Pos. 33) kennt-
lich gemacht werden.
4.9 Anlage befüllen
ROTEX GCU compact erst nach Abschluss aller Installationsar-
beiten in der nachfolgend aufgeführten Reihenfolge befüllen.
4.9.1 Wasserqualität prüfen und Manometer justieren
● Hinweise zum Wasseranschluss (siehe Kap. 4.6) und zur
Wasserqualität (siehe Kap. 1.2.5) beachten.
● Mechanisches Manometer (bauseits montiert gemäß
Kap. 4.6.2 oder mit Befüllschlauch vorübergehend installiert)
justieren.
● Manometerglas so verdrehen, dass die Minimaldruckmar-
kierung der Anlagenhöhe + 2 m entspricht (1 m Wasser-
säule entspricht 0,1 bar).
4.9.2 Warmwasserwärmetauscher befüllen
● Absperrarmatur der Kaltwasserzuleitung öffnen.
● Entnahmezapfstelen für Warmwasser öffnen, damit eine
möglichst große Zapfmenge eingestellt werden kann.
● Nach Wasseraustritt aus den Zapfstellen, den Kaltwasserzu-
fluss noch nicht unterbrechen, damit der Wärmetauscher
vollständig entlüftet wird und evtl. Verunreinigungen oder
Rückstände ausgetragen werden.
4.9.3 Speicherbehälter befüllen
Siehe Kap. 9.2.4.
4.9.4 Heizungsanlage befüllen
Siehe Kap. 9.2.5.
