Fühler Austauschen - Rotex GCU compact 315 Nstallations- Und Wartungsanleitung

A Ansicht von vorn
B Ansicht von hinten

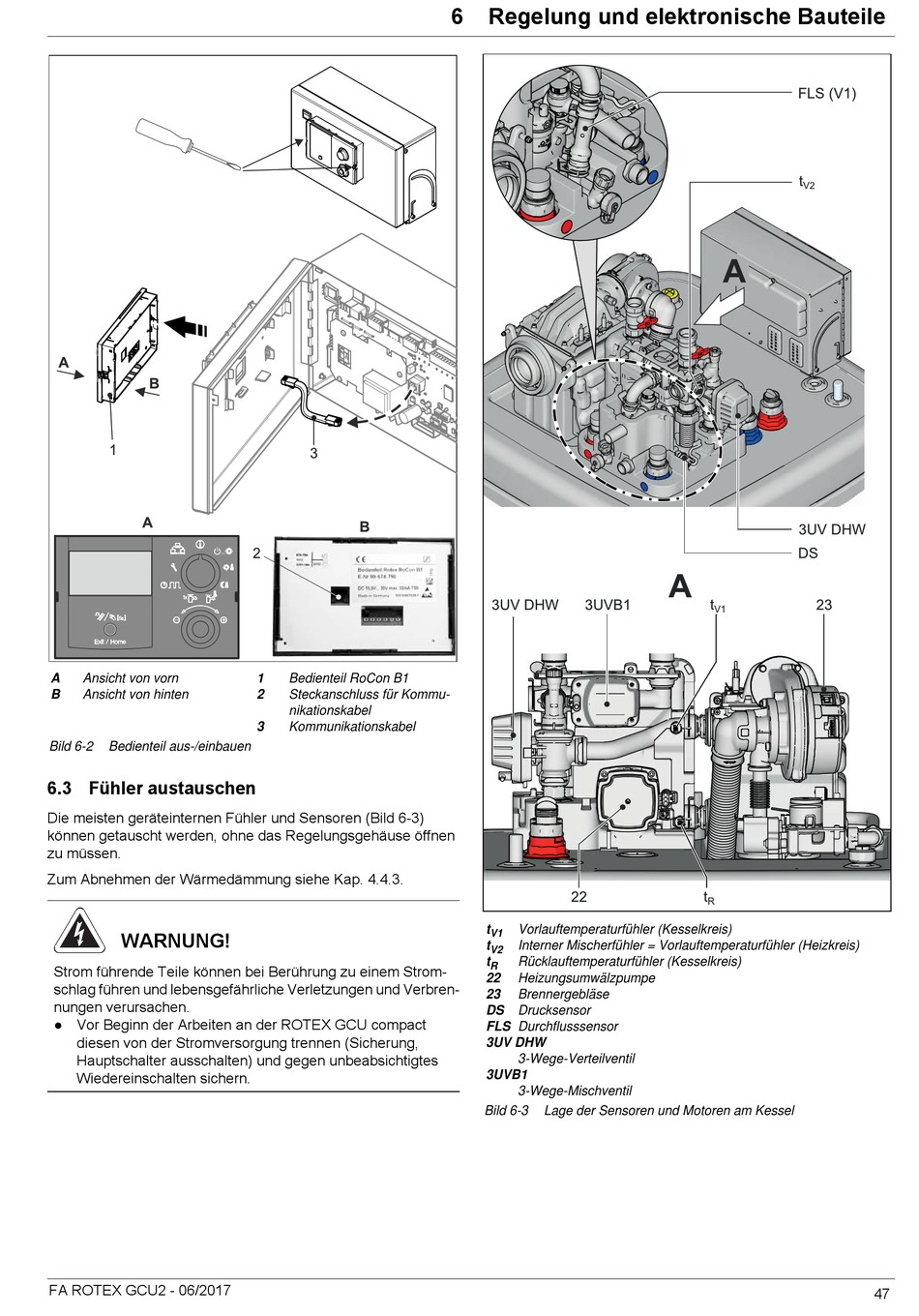

Bild 6-2 Bedienteil aus-/einbauen
6.3 Fühler austauschen
Die meisten geräteinternen Fühler und Sensoren (Bild 6-3)
können getauscht werden, ohne das Regelungsgehäuse öffnen
zu müssen.
Zum Abnehmen der Wärmedämmung siehe Kap. 4.4.3.
WARNUNG!
Strom führende Teile können bei Berührung zu einem Strom-
schlag führen und lebensgefährliche Verletzungen und Verbren-
nungen verursachen.
● Vor Beginn der Arbeiten an der ROTEX GCU compact
diesen von der Stromversorgung trennen (Sicherung,
Hauptschalter ausschalten) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
FA ROTEX GCU2 - 06/2017
1 Bedienteil RoCon B1
2 Steckanschluss für Kommu-
nikationskabel
3 Kommunikationskabel
6 x Regelung und elektronische Bauteile
t Vorlauftemperaturfühler (Kesselkreis)
V1
t Interner Mischerfühler = Vorlauftemperaturfühler (Heizkreis)
V2
t Rücklauftemperaturfühler (Kesselkreis)
R
22 Heizungsumwälzpumpe
23 Brennergebläse
DS Drucksensor
FLS Durchflusssensor

3UV DHW
3-Wege-Verteilventil

3UVB1
3-Wege-Mischventil
Bild 6-3 Lage der Sensoren und Motoren am Kessel
