K a p i t e l 2 : R e g e l u n g

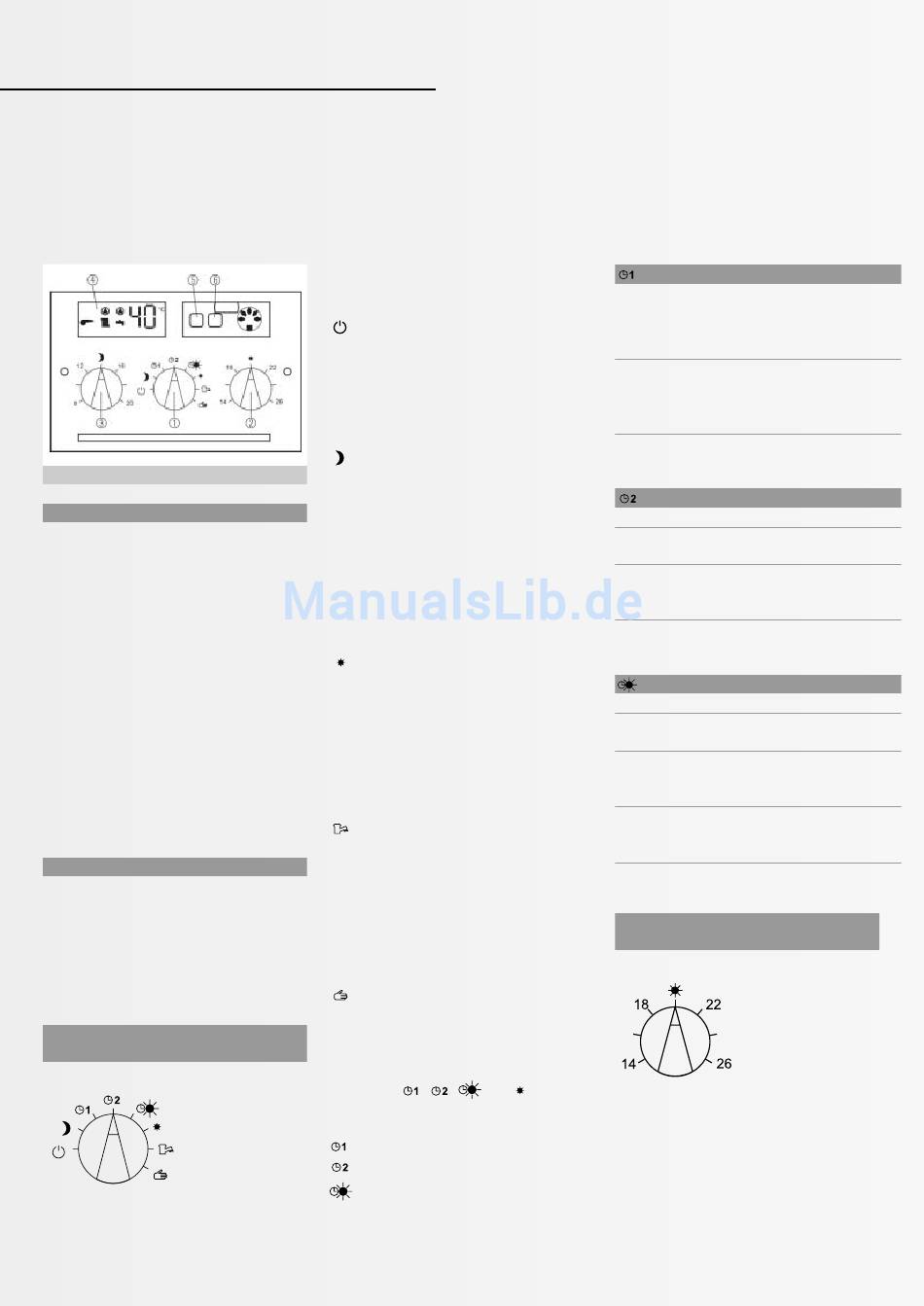

Bild 2.1: Bedienelemente der Regelung

Kurzbeschreibung

Der Wärmeerzeuger ist mit einer witterungs-
geführten Regelung ausgestattet.
Die Vorlauftemperatur wird entsprechend der
Außentemperatur geregelt. Eine Warmwasser-
regelung ist serienmäßig integriert. Die Rege-
lung beinhaltet eine Schaltuhr mit "Wochen-
tagprogramm". Drei anwählbare Zeitprogramme
sind bereits ab Werk programmiert. Individu-
elle Zeitprogramme können bei Bedarf einge-
geben werden. Sämtliche Regelfunktionen
werden von Mikroprozessoren gesteuert. Alle
Regelalgorithmen und Regelungsparameter
sind werksseitig bereits optimal eingestellt.
Für den Anlagenbetreiber besteht die Möglich-
keit, die Grundeinstellung auf seine Bedürf-
nisse anzupassen.
Datensicherheit durch Gangreserve
Alle eingegebenen Anlagenparameter und
Sollwerte sowie aktuelle Tagesdaten (Uhrzeit,
Schaltzeiten, Wochentag, Jahr) bleiben auch
nach längerfristigem Abschalten und Strom-
ausfall durch die integrierte Gangreserve
erhalten.
Wahlschalter (Pos. 1)
Betriebsart
Es können folgende Betriebsarten angewählt
werden:
Stand-by
Alle Heizungssysteme sind ausgeschaltet,
Frostschutz und Pumpenschutz bleiben
aktiv.
Anwendung: Ausschalten der Anlage
bei vollem Gebäudeschutz
Ständiger Absenkbetrieb
Ständig abgesenkter Heizbetrieb bei
gleichzeitiger Brauchwasserbereitung. Die
Warmwasserbereitung erfolgt zu den in
Zeitprogramm 2 festgelegten Schaltzeiten.
Anwendung: z. B. bei längerer Abwesen-
heit im Winter.
Achtung: Bei Frostgefahr muss entweder
der Kessel auf Stand-by geschaltet sein,
oder das Kesselwasser abgelassen werden.
Ständiger Tagbetrieb
Die Vorlauftemperatur wird ständig ent-
sprechend der Tages-Raum-Solltempera-
tur geregelt (Pos.2). Die Brauchwasserbe-
reitung erfolgt zu den in Zeitprogramm
2 festgelegten Schaltzeiten.
Anwendung: Aufhebung des Absenk-
betriebs bei außerplanmäßiger Belegung.
Brauchwasserbereitung (ohne Heiz-
betrieb)
Abschaltung des Heizbetriebs bei reiner
Brauchwasserbereitung. Die Warmwas-
serbereitung erfolgt zu den in Zeitpro-
gramm 2 hinterlegten Schaltzeiten.
Anwendung: Warmwasserbereitung bei
abgeschalteter Heizung.

Manueller Betrieb

für den Fachmann oder bei Störung der
elektrischen Regelung)
Anwendung: Im Normalbetrieb sollte der
Betriebsart-Wahlschalter auf
Symbol oder

Zeitprogramme

Durch einfache Anwahl mit dem Wahl-
schalter Betriebsart (Pos. 1) kann eines
der drei Tagesprogramme gewählt wer-
den. Die werksseitigen Programme sind
im Folgenden wiedergegeben. Bei Bedarf
können eigene Programme eingegeben
werden.
Berufstätige
Heizkreis Tag
Kesselkreis Mo – Fr
Sa u. So
Warm-
wasserkreis Mo – Fr
Sa u. So
Mischerkreis Mo – Fr
Sa u. So
Familie
Heizkreis Tag
Kesselkreis Mo – Fr
Sa u. So
Warm-
wasserkreis Mo – Fr
Sa u. So
Mischerkreis Mo – Fr
Sa u. So
Solar Zeitprogramm 3
Heizkreis Tag
Kesselkreis Mo – Fr
Sa u. So
Warm-
wasserkreis Mo – So
Mischerkreis Mo – Fr
Sa u. So
Wahlschalter (Pos. 2)

Solltemperatur im Normalbetrieb

stehen.
Dient zur Anwahl der Solltemperatur bei
"Normalbetrieb". Die Solltemperatur kann im
Bereich von 14 – 26° C eingestellt werden.
Mittelstellung entspricht 20° C.
Funktion: Parallelverschiebung der Heizkenn-
linie.
Einstellung: Nach individuellem Temperatur-
empfinden.
Heizbetrieb von/bis Bemerkung
5.00 – 8.00 Uhr
16.00 – 22.00 Uhr
7.00 – 23.00 Uhr
4.30 – 8.00 Uhr
15.30 – 22.00 Uhr
6.30 – 23.00 Uhr
4.00 – 8.00 Uhr Nur bei
15.00 – 22.00 Uhr Mischeraus-
7.00 – 23.00 Uhr führung
Heizbetrieb von/bis Bemerkung
5.00 – 22.00 Uhr
7.00 – 23.00 Uhr
4.30 – 22.00 Uhr
6.30 – 23.00 Uhr
4.00 – 22.00 Uhr Nur bei
6.00 – 23.00 Uhr Mischeraus-
führung
Heizbetrieb von/bis Bemerkung
5.00 – 22.00 Uhr
7.00 – 23.00 Uhr
4.30 – 7.30 Uhr
16.00 – 22.00 Uhr
4.00 – 22.00 Uhr Nur bei
6.00 – 23.00 Uhr Mischeraus-
führung
